WG10燃气燃烧器

发布时间:2019/12/31 14:30:47人气:462来源:威炼

WG10燃气燃烧器

品牌:-weishaupt-(威索)

产地:德国

 产品描述
W系列的所有型号燃烧器中的部件均紧密结合在一个小巧的空间内。燃料与空间的调节装置显而易见且易于维护。通过最新的技术为其配置的数字化程序控制器,可以使各项设定的功能及燃料与空气量的配合达到更精确的水平。

该系列燃烧器的功率范围始于12千瓦,最大可达570千瓦。在不同的型号中,功率调整的方式可分为一级或二级、二级滑动或比例调节。所有型号的燃烧器均符合相应的德国工业标准(DIN)及欧洲标准(EN),且均经样机检测认可。

 型号表
型号 版本号 运行模式 阀组尺寸 出力范围kW 产品认证号 订货号
WG10燃气燃烧器
天然气
WG10N/0-D ZM-LN 平滑两段式或比例调节 1/2" 12.5-50 CE0085AU353 23213614
WG10N/1-D LN 单段火带手动风门调节 3/4" 40-110 CE0085BM0481 23211024
WG10N/1-D Z-LN 单段火或两段火 3/4" 25-110 CE0085BM0481 23212324
WG10N/1-D ZM-LN 平滑两段式或比例调节 3/4" 25-110 CE0085BM0481 23212624
LPG液化气
WG10F/0-D ZM-LN 平滑两段式或比例调节 1/2" 12.5-50 CE0085AU353 23313614
WG10F/1-D LN 单段火带手动风门调节 3/4" 40-110 CE0085BM0481 23311024
WG10F/1-D Z-LN 单段火或两段火 3/4" 25-110 CE0085BM0481 23311324
WG10F/1-D ZM-LN 平滑两段式或比例调节 3/4" 25-110 CE0085BM0481 23312624
 参数表

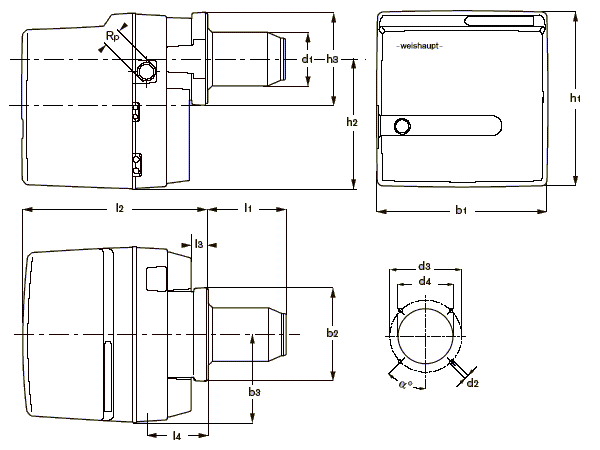

 尺寸图

型号

I1

I2

I3

I4

b1

b2

b3

h1

h2

h3

d1

d2

d3

d4

Rp

a°

WG10

140

349

31,5

115

330

165

164

353

270

165

108

M8

150–170

110

3/4”

45°

WG20

140

397

32

158

358

182

178

376

284,5

182

120

M8

170

130

1”

45°

WG30

166

480

62

197

420

226

196

460

342

226

127

M8

170–186

130

1-1/2”

45°

WG40

235

577

72

235

450

245

207

480

360

245

154

M10

186–200

160

1-1/2”

45°
