BCU系列智能烧嘴控制单元 德国(krom)霍科德

发布时间:2019/12/31 14:30:47人气:462来源:威炼

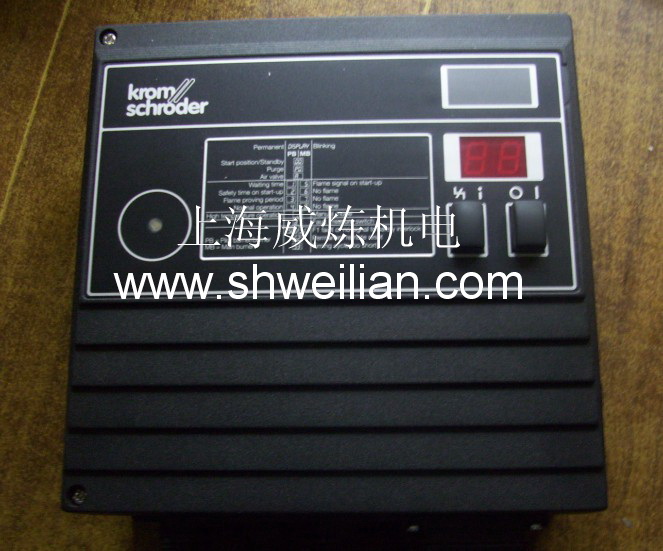

烧嘴火焰监视器 BCU480



技术性能及结构特征:

BCU480是用于控制烧嘴的点火和火焰进行检测的控制器,脉冲点火,连续调节或手动步进控制方式。连续操作时,采用电离式监测或UV式监测,使用UVS1。间断式控制时,采用UV式紫外线监测。

特点

对于直接点燃燃烧器,不受烧嘴热出力大小的限制。

自动燃烧器控制系统、点火器,以及相关的功能,均集成在同一个密闭盒子中。

可采用UV式探测器检测紫外线光,也可以利用火焰的温度,采取电离式的探测方式。

显示运行状态,相关参数,以及火焰信号。

手动或自动的控制方式。

可通过PC编程设定相关参数,并具有自我诊断的功能。 通过EC认证与测试。

安装注意事项:

1.控制器各端子接线必须与高压点火电缆严格绝缘。

2.不要混淆火线和零线。

3.安装开关、保险丝、接地等等,都要遵守电工的接线规则。

4.必须确认不超过接线端子所能允许的最大电流量。

5.不得将输入电源接到燃烧控制器的输出端子。

型号识别表

规格 BCU 烧嘴控制器代号
系列号 4 400系列
检测方式 40
60
80
基本型
标准型
控制点火烧嘴和主烧嘴
安全启动时间 -3
-5
-10
3秒
5秒
10秒
操作安全时间 /1
/3
/5
1秒
控制空气阀 L 无则不标
工作电压 R
W
120VA 50/60Hz
230VA 50/60Hz
配套变压器 1
2
3
8
TZI5-15/100
TZI7-25/20
TZI7.5-12/100
TZI7.5-20/33
面板 GB 英文参数
  P 工业插头
  D2 数字信号输入以切断火焰检测
  U 使用UVS或UVD
  C
B
/1
带信号的电路分配板
PROFIBUS-DP接头
9针D-SUB总线接头(与PROFIBUS-DP匹配)

产品技术资料:BCU 烧嘴控制器.PDF
