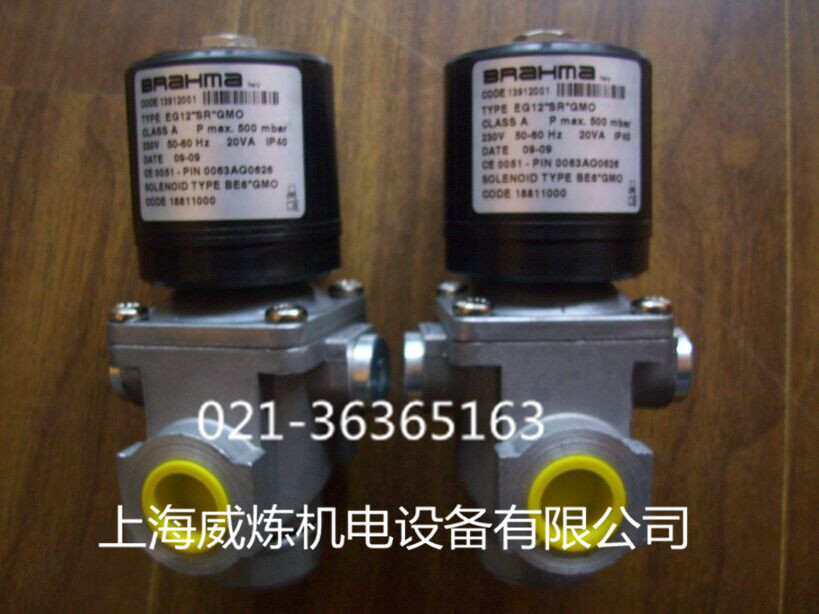

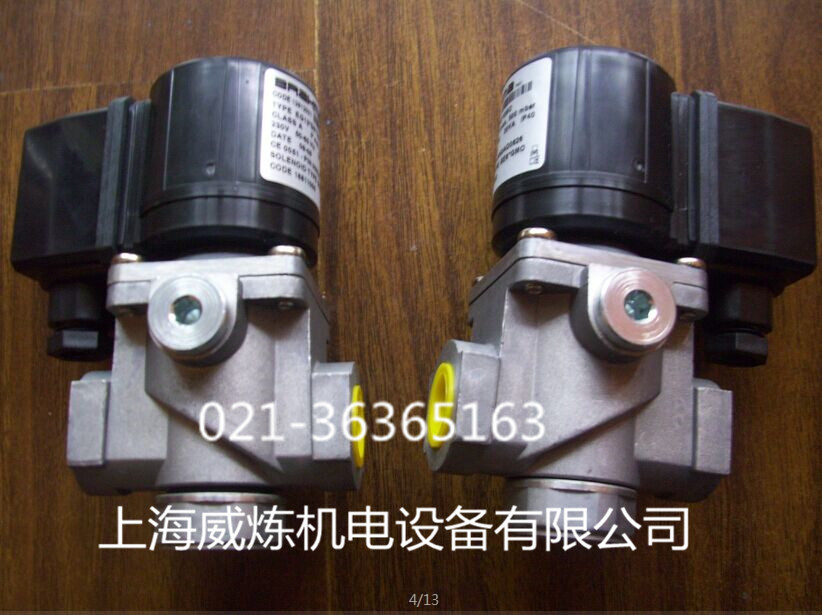

EG12系列燃气电磁阀 意大利 (brahma)布拉马

发布时间:2019/12/31 14:30:47人气:462来源:威炼

BRAHMA燃气电磁阀EG12..系列常用规格与相关参数



这种电磁气阀系列是常闭型,民用及工业应用场合使用替代或直接电流和对进线网过滤包容性,以避免灰尘的入口供应,>1mm。

煤气阀门标有“S”型或“L”型后,直接引用线圈电流供应,而允许作出的行动尽可能保持沉默。

有可能有一个快速打开或慢开阀,调整和快速流动开放初始流量调节和进,出口压力插头。

本系列燃气阀门,符合EN161中,按照一个CE,欧洲指令396/90和68/93。

适用于1、2、3类和其它中性气态介质。

常用规格型号

□ EG12*SR*GFD 快开带流量调节,插头

□ EG12*L*GFD 慢开快关,带流量调节。电源插头

□ EG12*L*GMO 慢开快关,带流量调节。接线端子

□ EG12*LP*GMO 慢开带测压端口。接线端子

燃烧器配件相关参数

型号 口径 线圈
型号
运行压力
(mbar)
功率
(VA)
230V
功率
(VA)
110V
流量
(m3/h)
2.5mbar
重量
(g)
EG12*A G1/2" BE6*A3C 0...500 20 18 7.5 734
EG12*A G1/2" BE6*AFP 0...500 20 18 7.5 764
EG12*A G1/2" BE6*AFD 0...500 20 18 7.5 766
EG12*AR G1/2" BE6*A3C 0...500 20 18 7.5 752
EG12*AR G1/2" BE6*AFP 0...500 20 18 7.5 782
EG12*AR G1/2" BE6*AFD 0...500 20 18 7.5 784
EG12*S G1/2" BE6*C3C 0...500 20 18 7.5 780
EG12*S G1/2" BE6*CFP 0...500 20 18 7.5 810
EG12*S G1/2" BE6*CFD 0...500 20 18 7.5 812
EG12*S G1/2" BE6*GMO 0...500 20 18 7.5 832
EG12*SR G1/2" BE6*C3C 0...500 20 18 7.5 800
EG12*SR G1/2" BE6*CFP 0...500 20 18 7.5 830

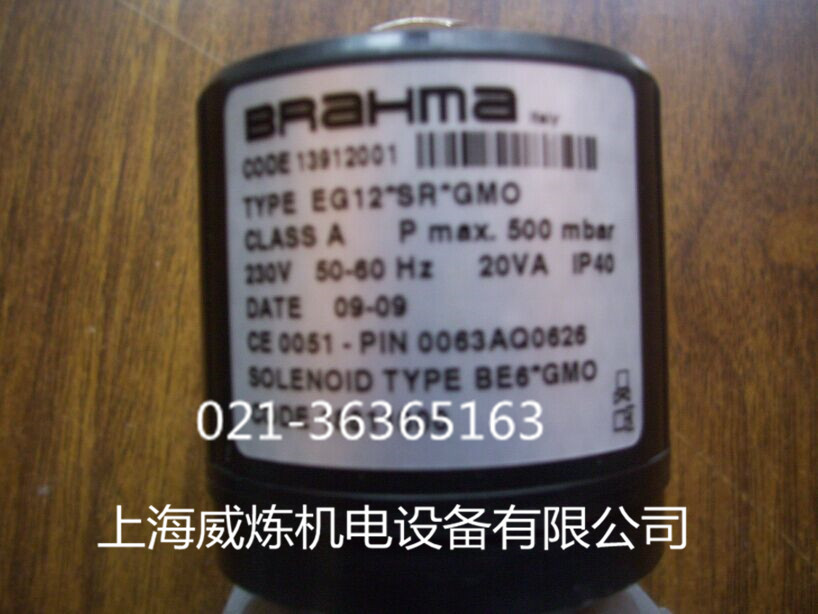

EG12*SR G1/2" BE6*GMO 0...500 20 18 7.5 851
EG系列燃气电磁阀型号代码释义
燃气阀类型 EG
安装尺寸 12
15
25
30
40
安装内螺纹Pp1/2,内部阀孔φ12mm
安装内螺纹Pp1/2,内部阀孔φ15mm
安装内螺纹Pp34,内部阀孔φ25mm
安装内螺纹Pp1,内部阀孔φ30mm
安装内螺纹Pp1 1/2,内部阀孔φ40mm
*主阀开启方式
S
L
快开阀
慢开阀,带流量调节器
调节方式 R 流量调节,只调节安装阀孔
辅助功能 P 测压端口
*旁通阀 S 接有旁通阀,电源与主阀相同。采用GMO或GFD的接线方式。
旁通阀类型 S
SR
L
快开阀
快开,可调流量
慢开阀,带流量调节器
旁通阀位置 D
S
右侧
左侧
旁通阀公称尺寸 参照主阀的尺寸说明
线圈类型 G 交流供电,经过整流后提供直流电源给线圈。
接线方式 DF
MO
快速插头。
端子连接
测压端口位置 5
6
7
8
出口左侧
出口右侧
入口左侧
入口右侧
压力开关类型 P
PG
固定压力开关
压力可调压力开关
开关位置 D
S
右侧
左侧
电源类型 110/50-60
230/50-60
110V50-60Hz
230V50-60Hz

说明书:BRAHMA EG12..电磁阀.pdf
