技术性能及结构特征：
燃气减压阀GBF用于控制燃气和空气进口压力，以满足烧嘴的正常工作，完成加热目的。
●适用于各种燃气介质
●适用于生物甲烷
●采用进口压力补偿设计，提高了调节精度
●最佳的尺寸设计，允许较高的燃气流量通过
●安全膜片省去了吹扫管线的布置
●经过EC测试和认证
弹簧式减压阀，采用进口压力补偿和零压切断设计。由于弹簧的调节作用，在燃气流量波动的情况下，也可以维持减压阀出口压力的恒定。进口压力补偿可以在进口压力波动的情况下，保持较高的控制精度。零压切断可以防止当没有燃气流过时阀后压力的升高。
特性：
材料 阀体：铝
膜片：丁睛橡胶
阀座：铝
阀杆：塑料
阀板：丁睛橡胶
法兰连接：PN16符合ISO7005标准
螺纹连接：Rp符合ISO7-1
燃气种类 天然气，城市煤气，LPG（气态）和生物甲烷。
不可用于空气介质
最大入口压力 1bar或4bar
出口压力范围 DN15-100：5-350mbar
DN150：5-160mbar
DN200-250：10-105mbar
不同的出口压力范围可以通过选用不同的弹簧来实现。出厂设定值为20mbar
外接导压管 DN15-DN25：Rp1/4
DN40-250：Rp3/8
压力测试孔 DN15-DN25：进口腔有一个，Rp1/4螺纹连接
DN40-250：进口腔和出口腔各有一个，Rp1/4螺纹连接
介质温度范围 -15°C...+60°C
安装及位置要求 此减压阀可以安装在水平管线和垂直管线中。不允许有安装应力。安装时应与周围建筑物有至少20mm的距离。
EN746-2安装要求
根据EN746-2规定的要求，为防止管路超压，应在燃气减压阀上游和下游分别安装超压力自动切断阀SAV和安全释放阀SBV。但如果减压阀下游设备的耐压等级比减压阀前管道中的实际燃气压力高的话，则上述两种阀门可以省略。
|
型号
|
口径
|
入口最大承压bar
|
重量kg
|
|
VGBF15R
|
Rp1/2
|
1
|
0.9
|
|
VGBF25R
|
Rp1
|
1或4
|
1.9
|
|

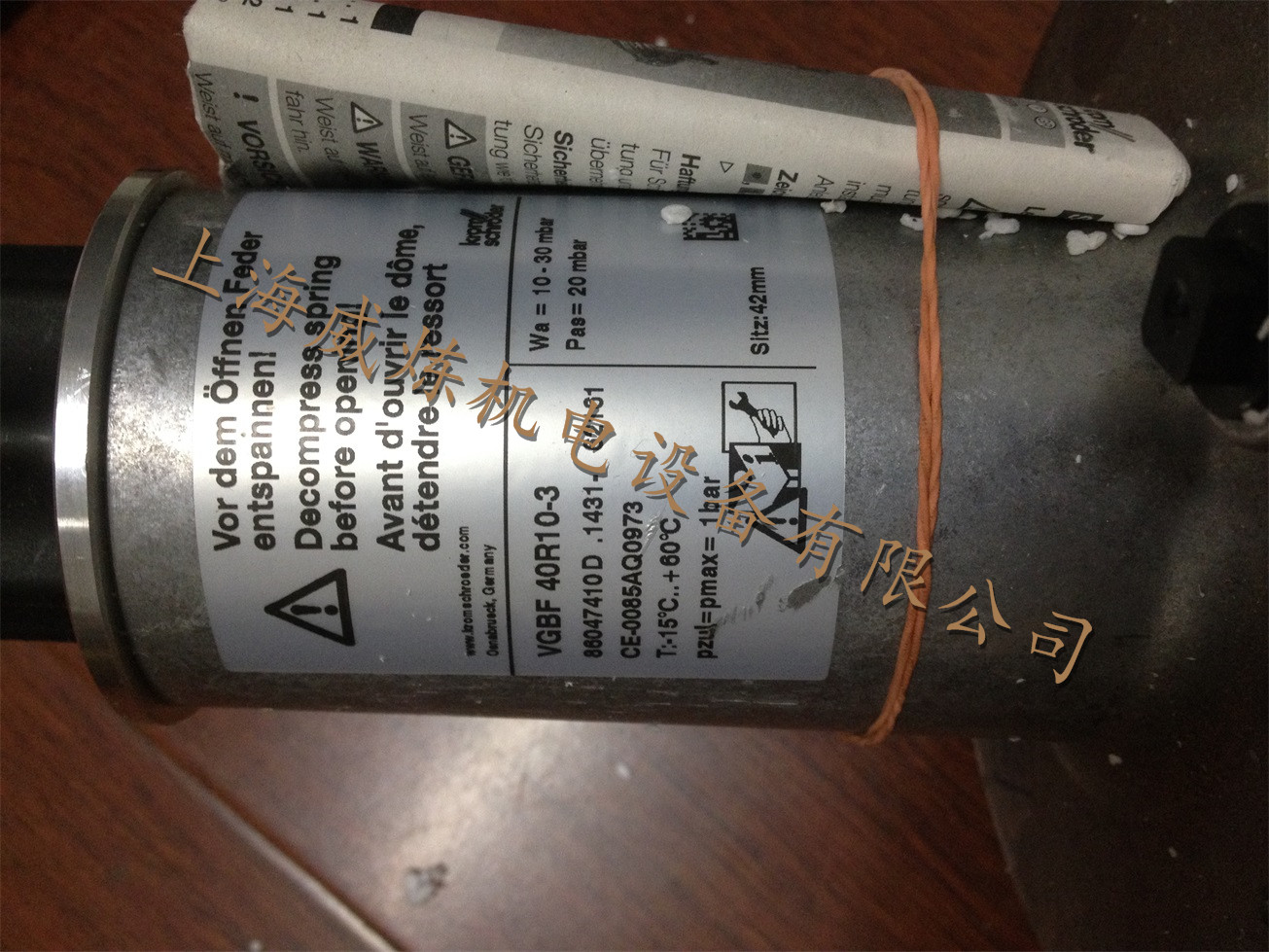

VGBF40R
|
Rp1-1/2
|
1或4
|
2.9
|
|
VGBF40F
|
DN40
|
1或4
|
4.5
|
|
VGBF50F
|
DN50
|
1或4
|
6.5
|
|
VGBF80F
|
DN80
|
1或4
|
15.1
|
|
VGBF100F
|
DN100
|
1或4
|
23.9
|
|
VGBF150F
|
DN150
|
1
|
48
|
|
VGBF200F
|
DN200
|
1
|
103
|
|
VGBF250F
|
DN250
|
1
|
122
|
|
规格代码注释表
|
|
VGBF
|
减压阀样式
|
|
15-250
|
公称直径
|
|
R
|
螺纹
|
|
F
|
法兰
|
|
10
|
最高入口压力1bar
|
|
40
|
最高入口压力4bar
|
|
-1
|
入口端有丝堵
|
|
-3
|
入口与出口端均有丝堵
|
