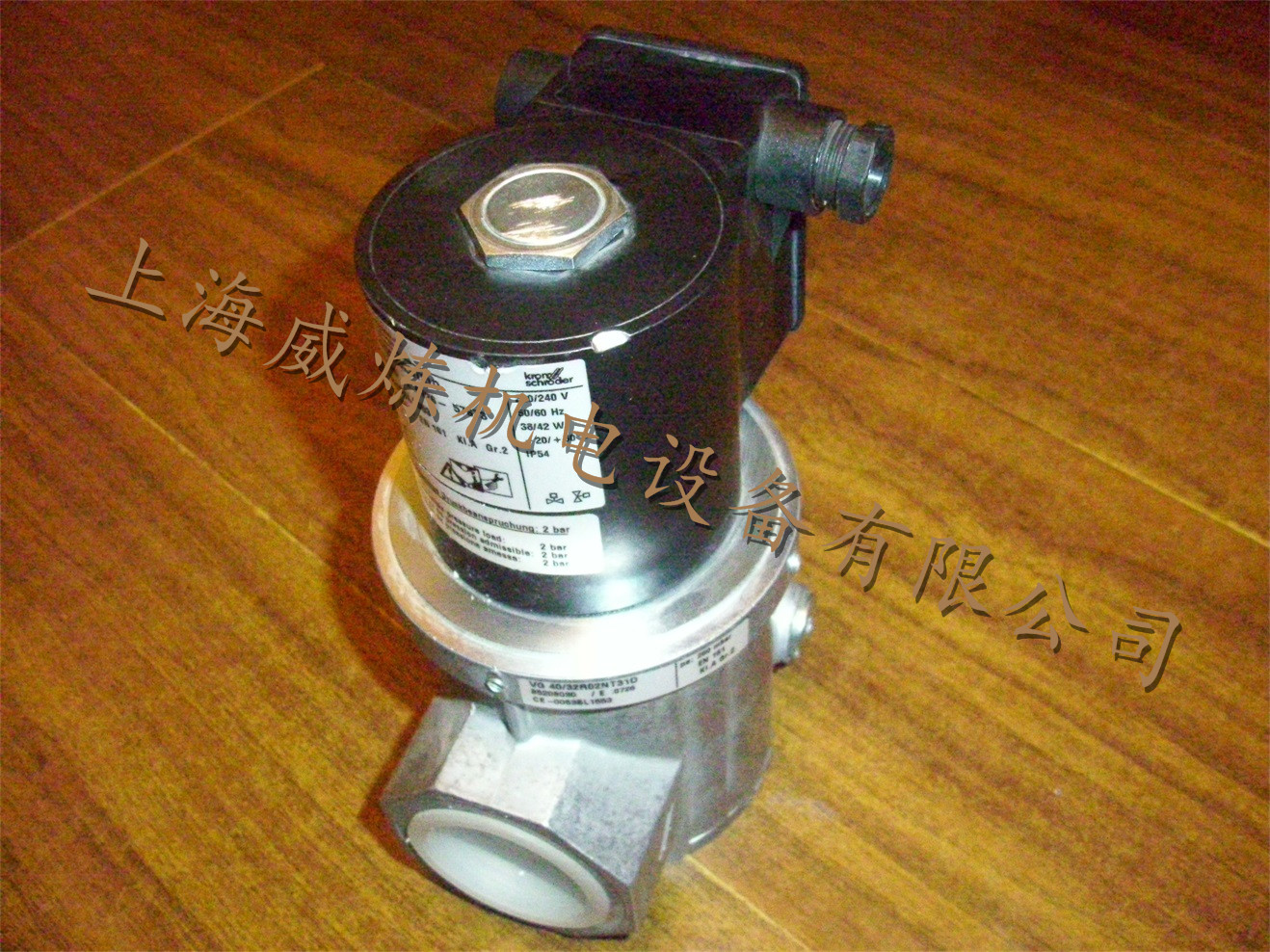

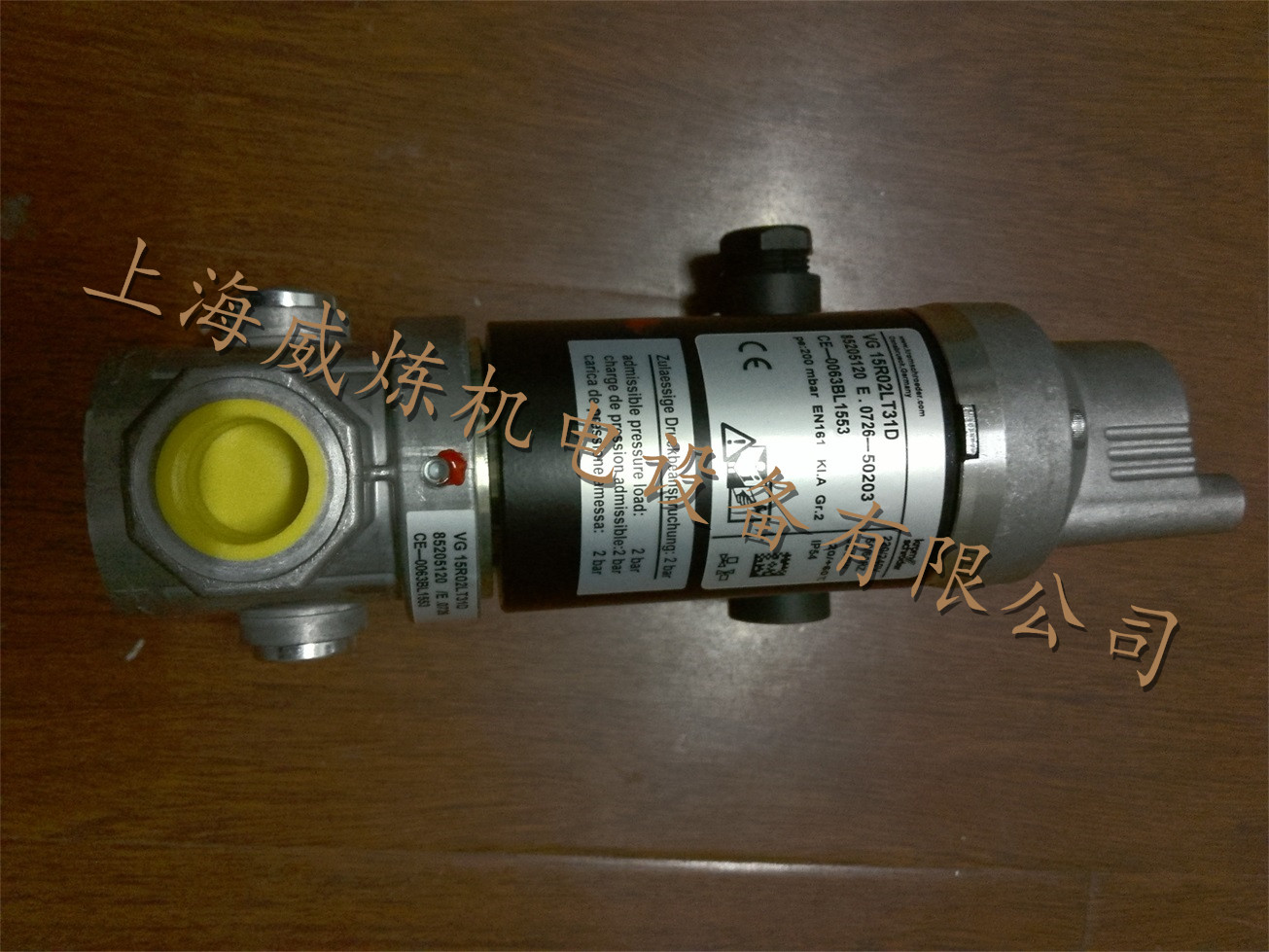

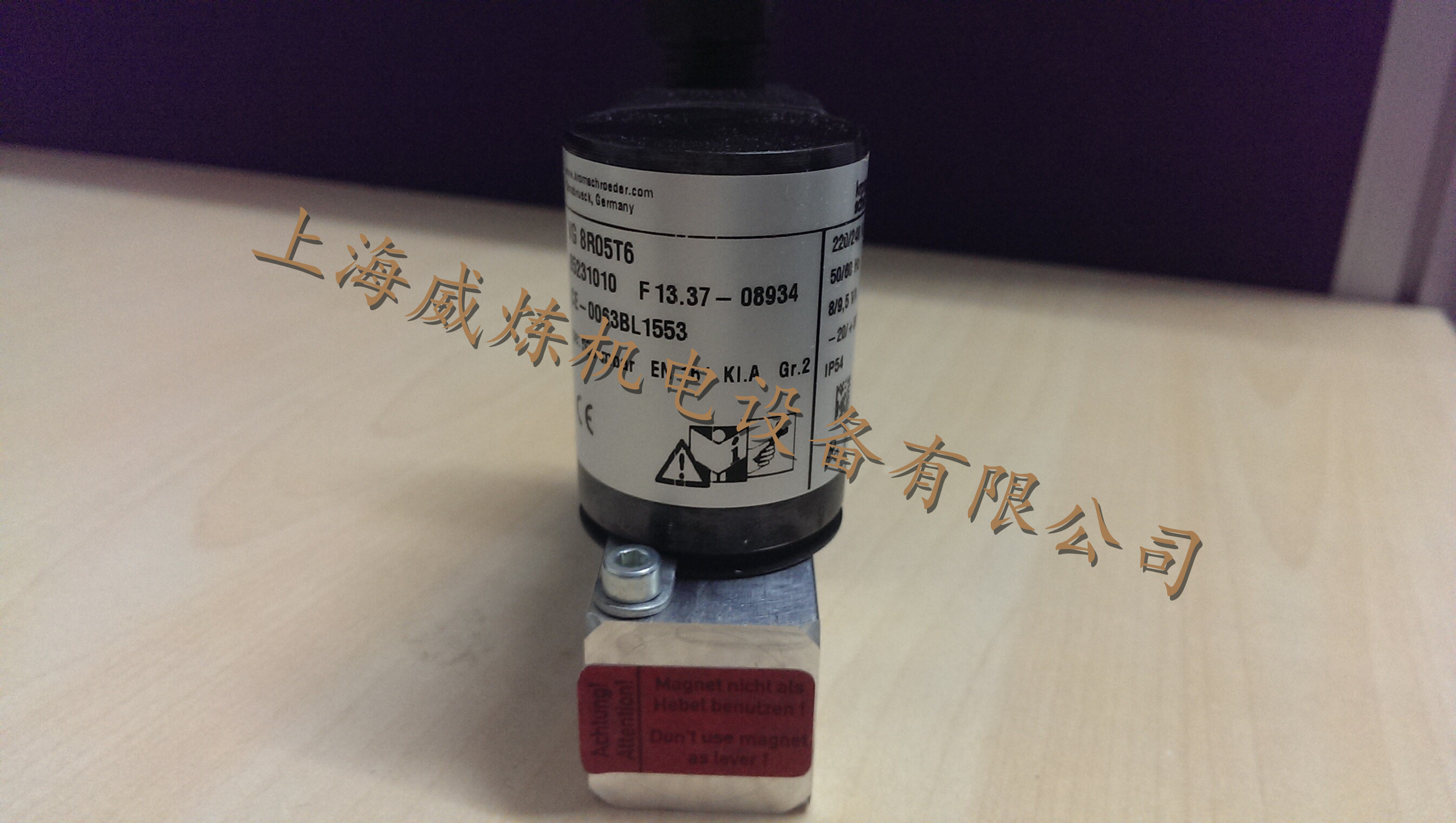

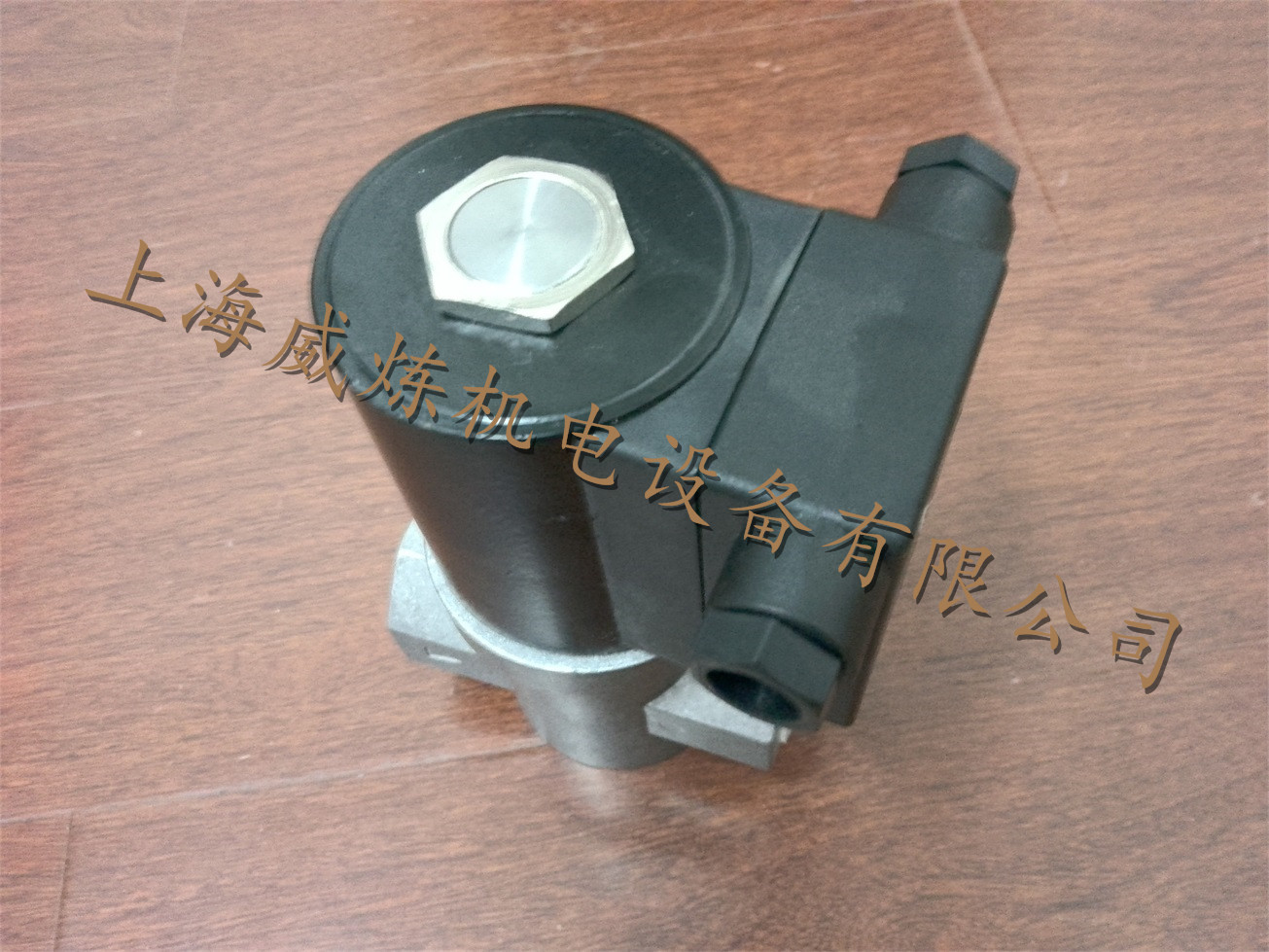

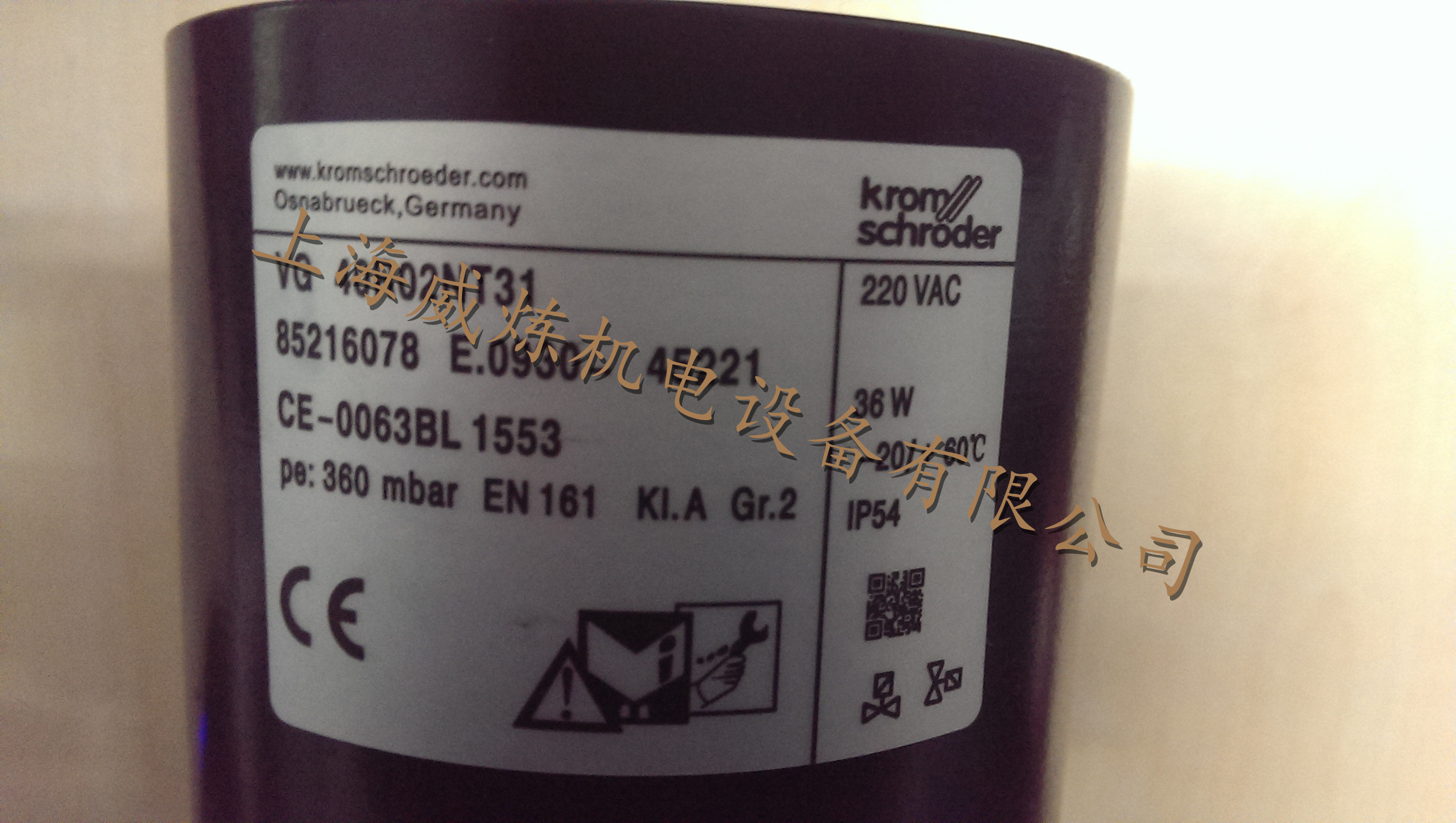

燃气电磁阀VG..简介
□ 燃气安全阀,EN 161标准 ，A级阀 耐压范围：
– 00 mbar，0 – 360 mbar，
– 1000 mbar，0 – 1800 mbar
符合国际通行标准，经过EC测试和认证 使用寿命长 性能可靠，品质优良
有快开型和慢开型，初始开度可调 流量调节可选
适用脉冲控制系统用于烧嘴或其它燃气装置前的燃气及空气 管路的安全，调节和控制。
技术参数
电磁-弹簧式燃气安全阀为常闭阀门。 阀座：硅化铝
连接方式：螺纹连接与法兰连接
阀板密封圈：丁腈橡胶。适用气体种类：天然气，城市煤气， LPG液化气和空气。 生物甲烷
开启时间:—VG..N: 快开型≤ 0.5 s；—VG..L: 慢开型约 10 s
关闭时间: VG..N，VG..L：≤ 1 s
环境温度: - 0 °C － +60 °C
防护等级: IEC 5 9 标准的IP 54等级
线圈功率因数: cosφ= 1
设计有安全保护整流器，电压经过整流后 才加载到线圈上。 定购时请指定工作电压。在开启和正常工 作过程中，功率保持不变。

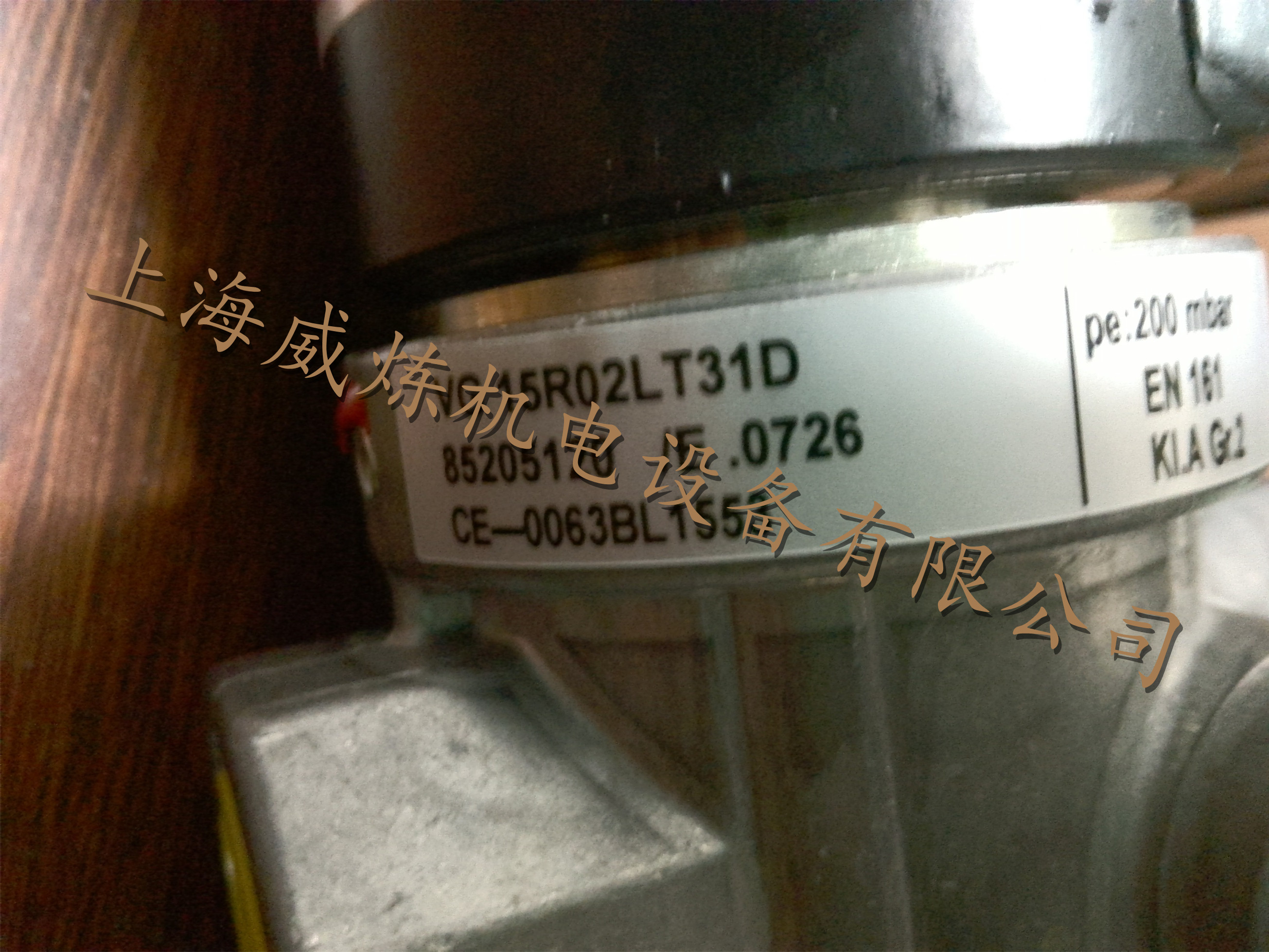

VG..L带燃气初始流量调节,流 量 可 以 在 0 - 7 0 % 范 围 内 调 节 ( 当Δp=1mbar时)。出厂时该阀的初始流量没有调节，阻尼装置处于工作状态。
VG..CPS型带阀位显示器，该阀带有微动开关，根据接线或闭合顺序的不同，显示阀位是“关闭”还是“未关闭”。出厂时已做标准设置。
安装 可以水平安装和垂直安装。安装过程中不 要用电磁头作为杠杆，请使用合适的扳手。
结构特征
□ VG 6 – 15/10 结构
内有保护阀座的不锈钢滤网。非有色金属。材料的接口螺纹适用于生物甲烷。标准插拔式工业插头带有紧固螺栓,符合ISO4400。燃气设备所需的保护类型是通过不同的安装方式来获得的。

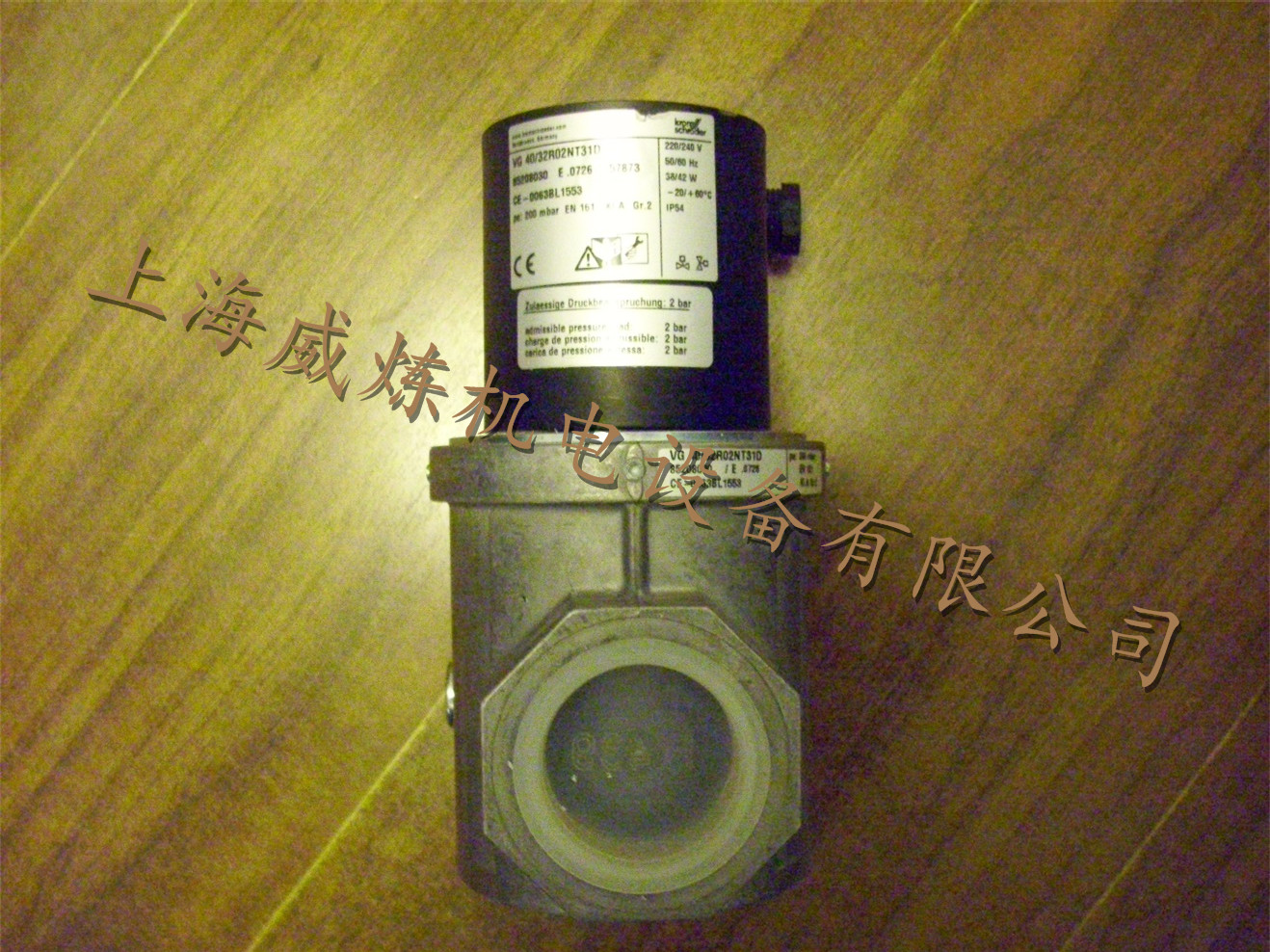

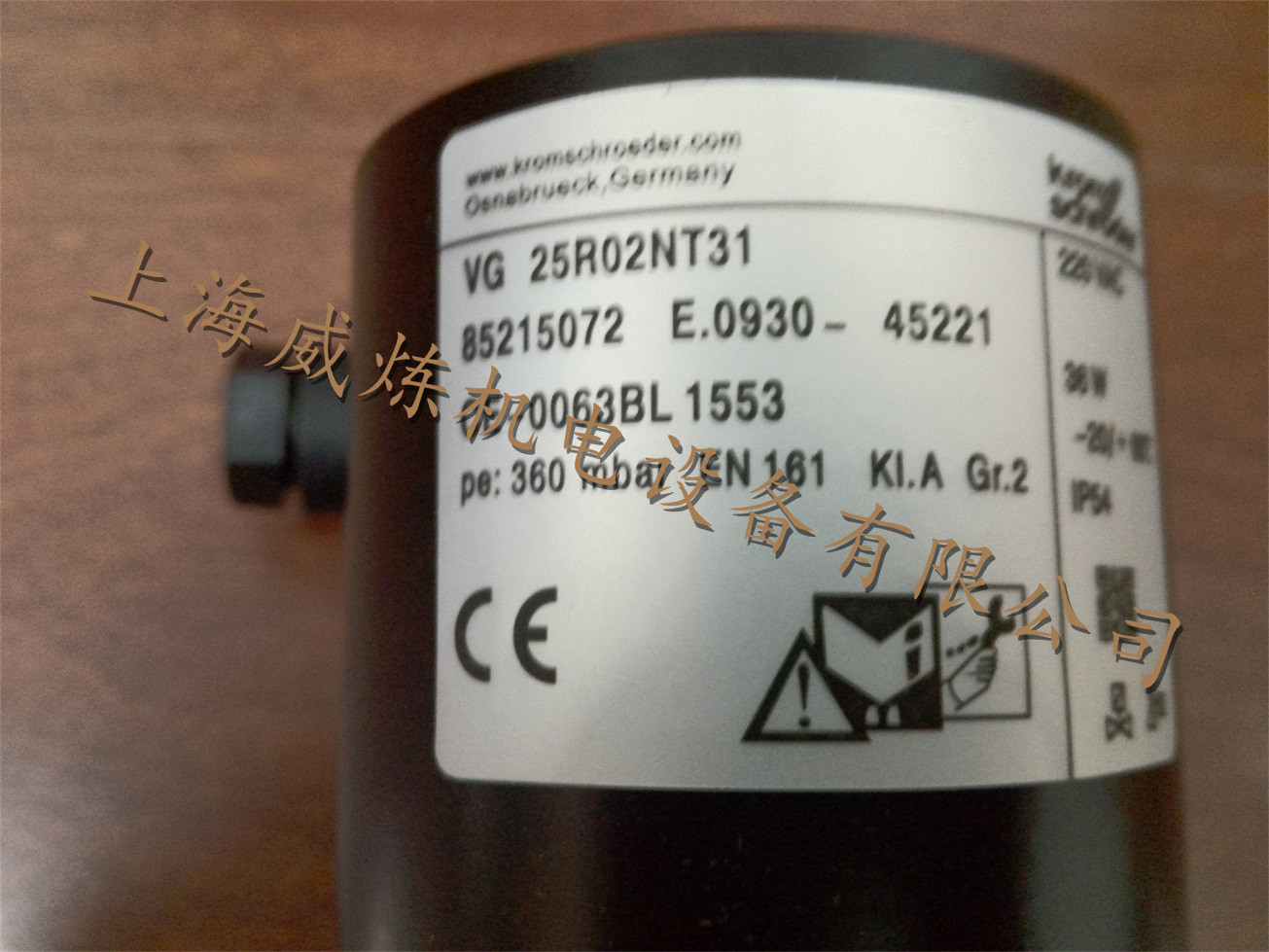

□VG 15–40/32 结构 (图 +4) 阀体两面均有Rp1/4的压力测量孔与阀进口 腔相通。 如用于生物甲烷等介质,请特殊定购。内有保护阀座的铜或不锈钢滤网(用于生物甲烷)。 可以进行流量调节。
电缆接头：Pg 11 端子： ,5 mm . 选项：ISO 4400标准插头,阻尼头和阀位 指示器。

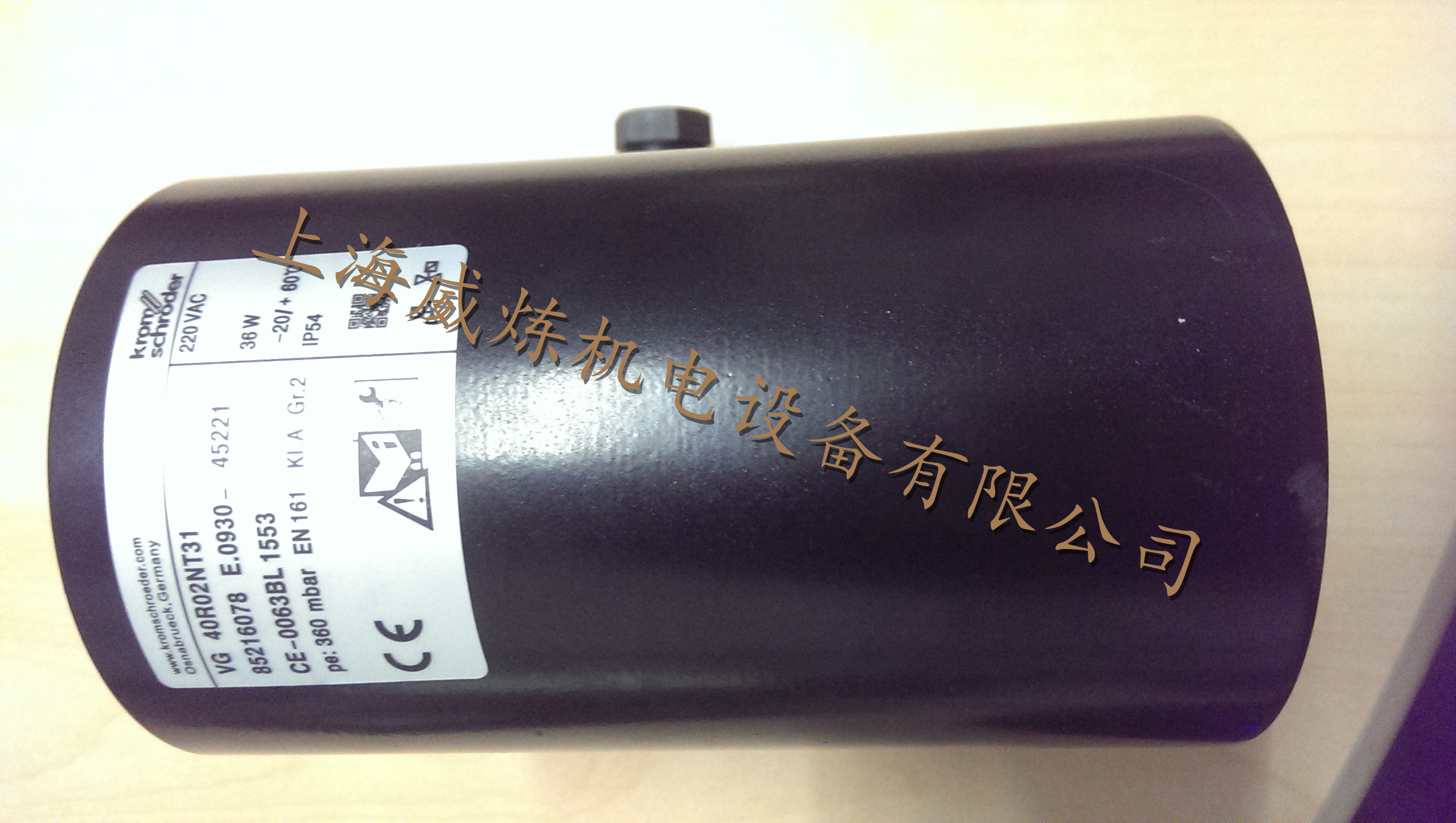

□ VG 40 – 100结构
阀体两面均有Rp 1/4的测压孔与阀进口腔 相通。如法兰连接，则在进口腔和出口腔均有测压孔。内有不锈钢滤网。如用于生物甲烷等气质,则需特殊定制。 电缆接头: Pg 13,5；端子：5 mm。
|

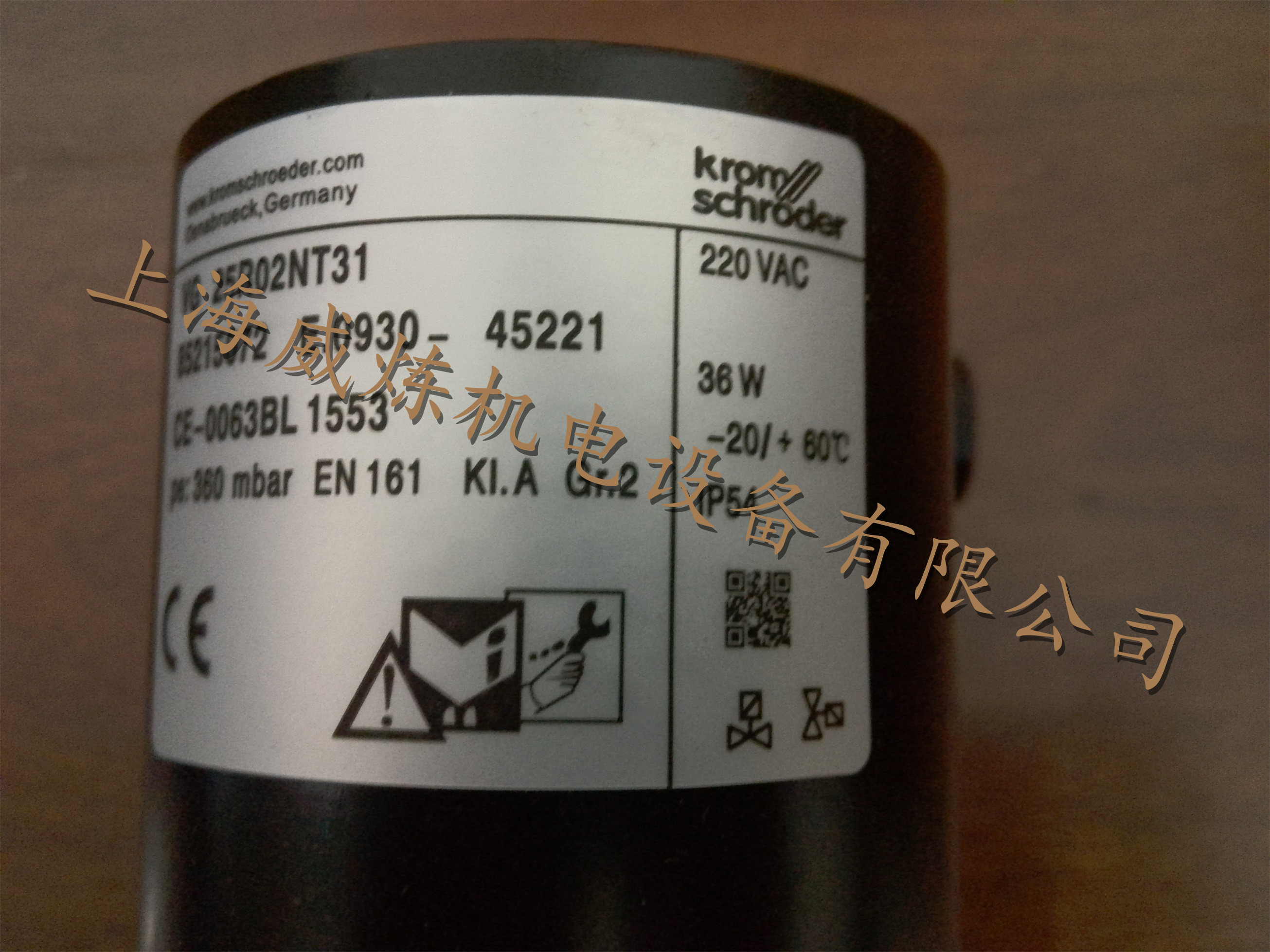

型号代码释义
|
|
阀门系列号
|
VG
|
|
|
公称直径
|
10-100
|
mm
|
|
连接方式
|
R
|
内螺纹
|
|
F
|
法兰
|
|
最高入口压力
|
02
|
200mbar
|
|
03
|
360mbar
|
|
10
|
1000mbar
|
|
18
|
1800mbar
|
|
开关型式
|
N
|
慢开快闭
|
|
L
|
快开快闭
|
|
电源
|
T
|
220/240V 50/60HZ
|
|
接线方式
|
3
|
端子接线盒IP54
|
|
测压接口
|
1
|
入口有丝堵
|
|
3
|
入口出口均有有丝堵
|
|
带流量调节装置
|
D
|
|
|
带位置指示器
|
S
|
|
