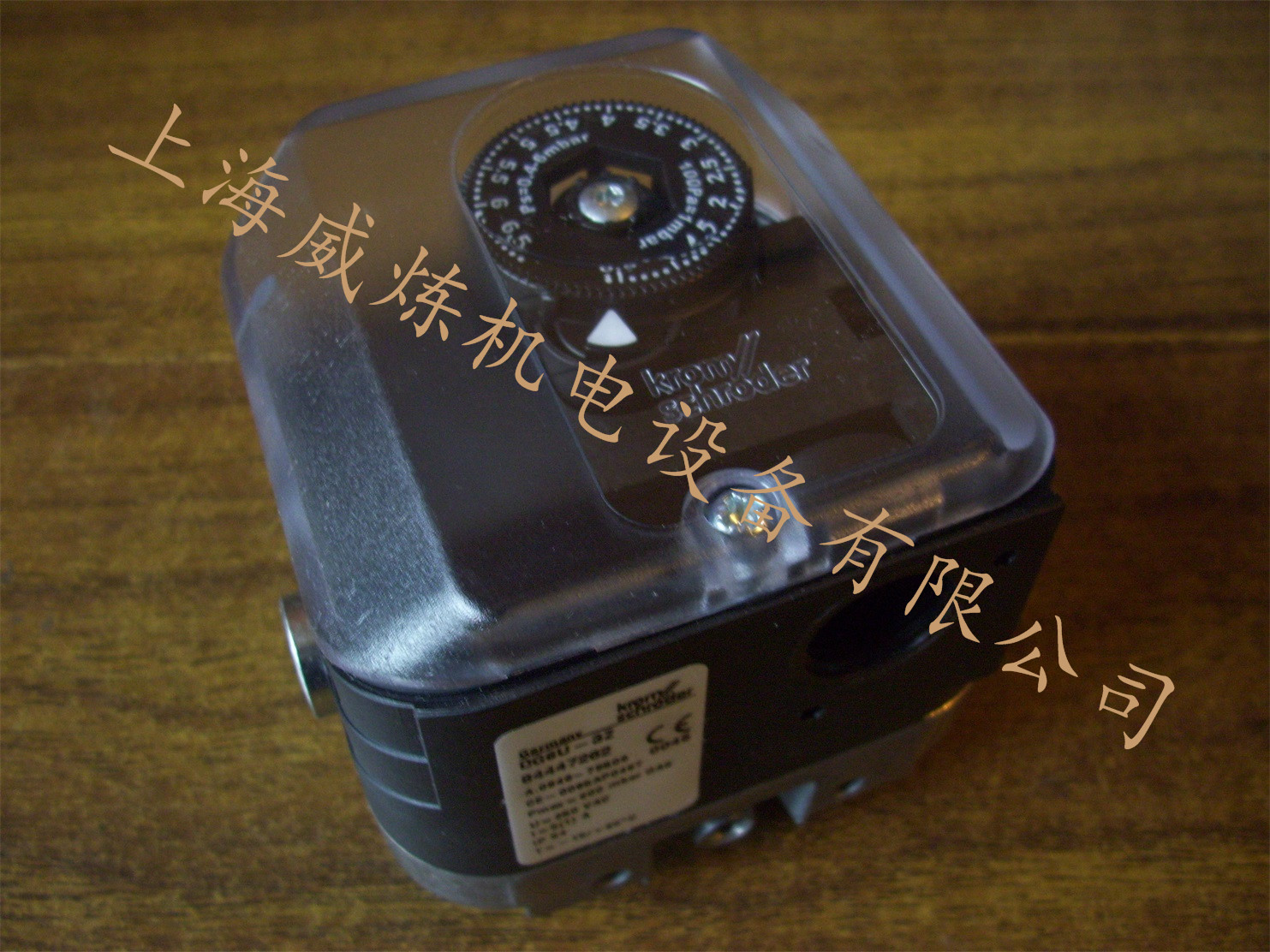

DG..U燃气开关
技术参数与原理
适用介质的种类：天然气，城市煤气，LPG气态，生物甲烷，空气和烟气压力管连接。
可控制燃气和空气压力，当出现负压和低电压切断燃气和空气，有压力调节刻度显示。
在安装的过程中，垂直安装时，实际动作压力既为设定值；水平安装时，实际动作压力比设定值高0.2mbar；倒装时（连接1口，PR1/4），实际动作压力比设定值低0.2mbar。
□ 可控制燃气和空气压力。
□ 有负压和低压力切断功能。

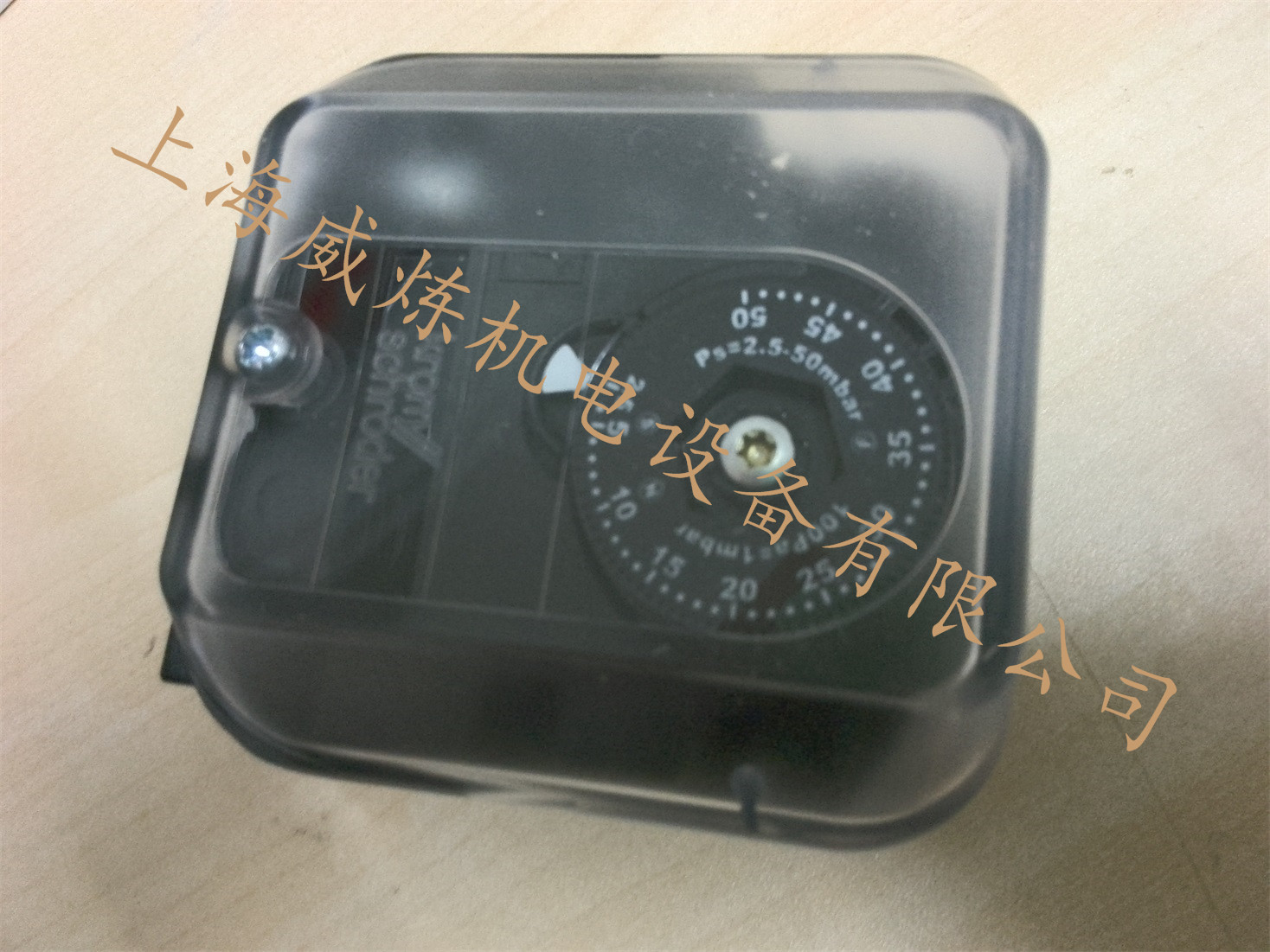

□ 有压力调节刻度显示。
□ H型和N型带有非自锁的复位按钮有特殊设计的压力开关。
□ 如采用差压控制时，不能用于燃气介质。
□ 膜片式压力开关，无硅，带微动开关。
□ 膜片：丁晴橡胶。
□ 上盖：玻璃纤维加强型塑料。
□ 底座：ALSI压铸。
□ 经过EC测试认证，符合欧盟燃气应用标准。
常用规格与相关参数
|
型号代码
|
DG
|
样式
|
|
调节范围
|
6
10
18
30
50
120
150
450
500
|
0.4-6mbar
1-10mbar
2-18mbar
2.5-30mbar
2.5-50mbar
10-120mbar
30-150mbar
80-450mbar
100-500mbar
|
|
测压方式
|
U
B
H
I
N
G
|
正压和负压
正压
压升锁定
燃气负压
降压锁定
金触点
|
|
接线方式
|
-3
-4
-5
-6
-9
|
端子接线
端子接线，IP65
标准四针插头，无DIN插头
标准四针插头，带DIN插头
标准四针插头，带DIN插头，IP65
|
|
指示灯
|
T
N
K2
|
220V，绿色指示灯
110V，V绿色指示灯
24V，红色/绿色指示灯
|
|
特殊功能
|
S
|
可用氧气和氨气
|
