DUNGS燃气调压阀

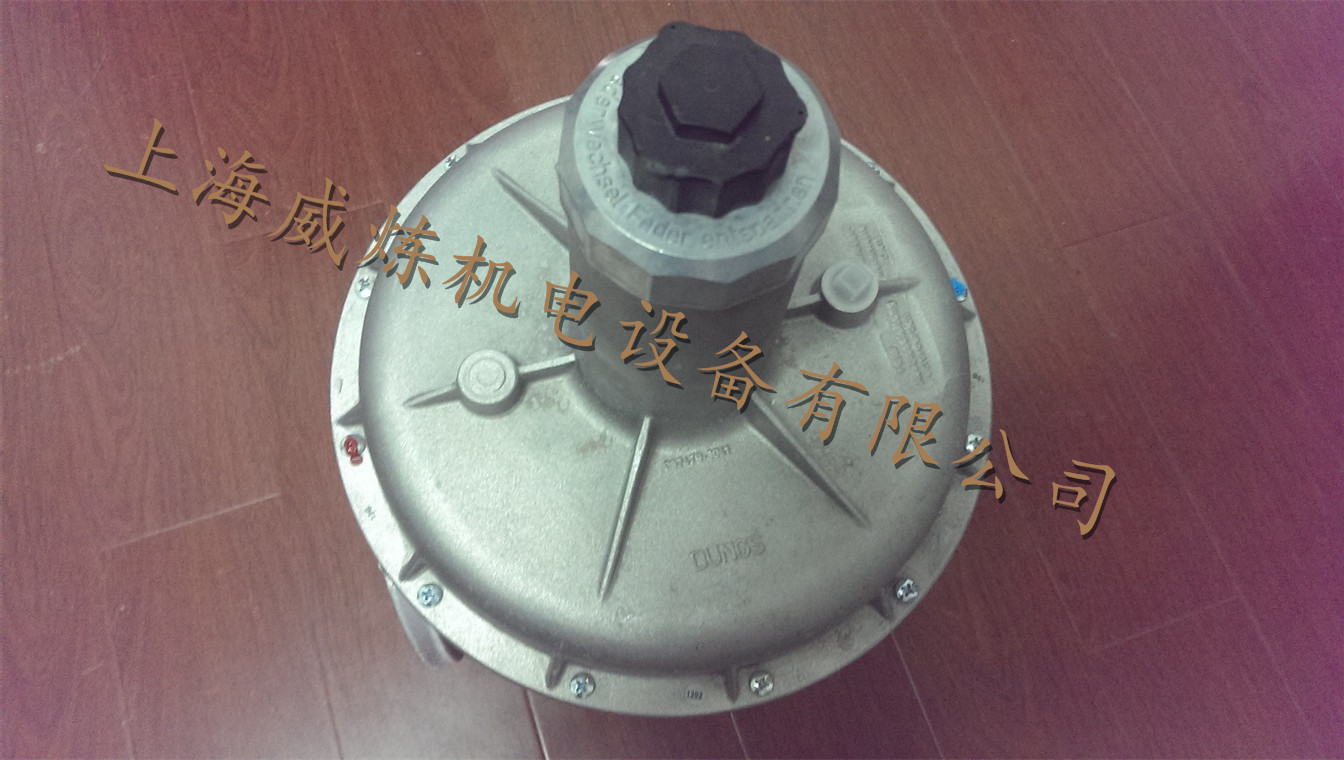

DUNGS FRS 型压力调节器是一种带有可调额定值弹簧的压力调节器。
该压力调节器符合EN88和DIN3380的要求。 输入压力可达500mbar。大流通量，调节器的出口压力可稳定，精确及灵敏的调节。
预压平衡隔膜，安全隔膜 用于调节器出口压力的成套内脉冲，外脉冲连接两边可选，螺纹连接Rp3/8 - Rp2，法兰连接DN20 - DN150。
燃气压力调节器适用于燃气燃烧器和燃气设备。
不含有色金属，适用于H2S含量最大可达0.1%体积含量的燃气。
适用于气体系列1，2，3的燃气及其他中性气态介质。
技术参数
最大工作压力 达500mbar
压力调节器 压力调节器符合EN 88 A级2类，DIN 3380，RG 10的要求
输入压力范围 +5mbar以及P2+2.5mbar至500mbar
压力等级 PN 1
输出压力范围 2.5mbar至200mbar，取决于可调额定值弹簧
环境温度 -15oC到+70oC
测试连接点 G1/4，符合DIN ISO 228要求，位于出口部位两侧
脉冲连接 内部存在于出口部位，可选择外接于外壳两侧
排气管 排气管只有在特殊情况下才需要。已经装有安全隔膜。连接G1/4 ISO 228至Rp1，从PP1-1/2起，DN40：G1/2 ISO228
材料 外壳 铝，钢
密封 NBR
安装位置 调节器罩呈垂直或水平位置
型号表
|
型号
|
连接Rp
|
最大工作压力mbar
|
|
FRS503
|
Rp3/8
|
500
|
|
FRS505
|
Rp1/2
|
500
|
|
FRS507
|
Rp3/4
|
500
|
|
FRS510
|
Rp1
|
500
|
|

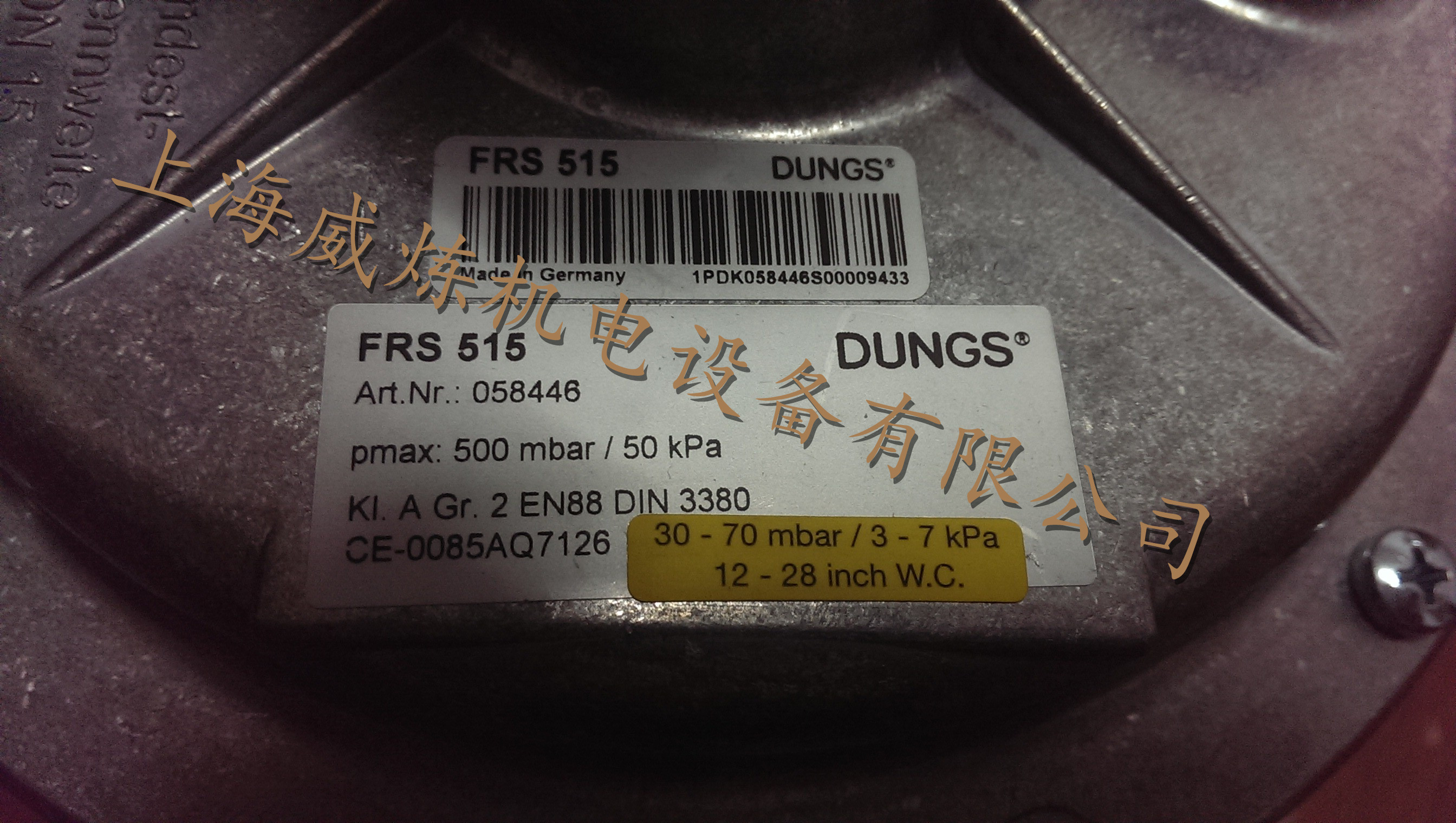

FRS515
|
Rp1-1/2
|
500
|
|

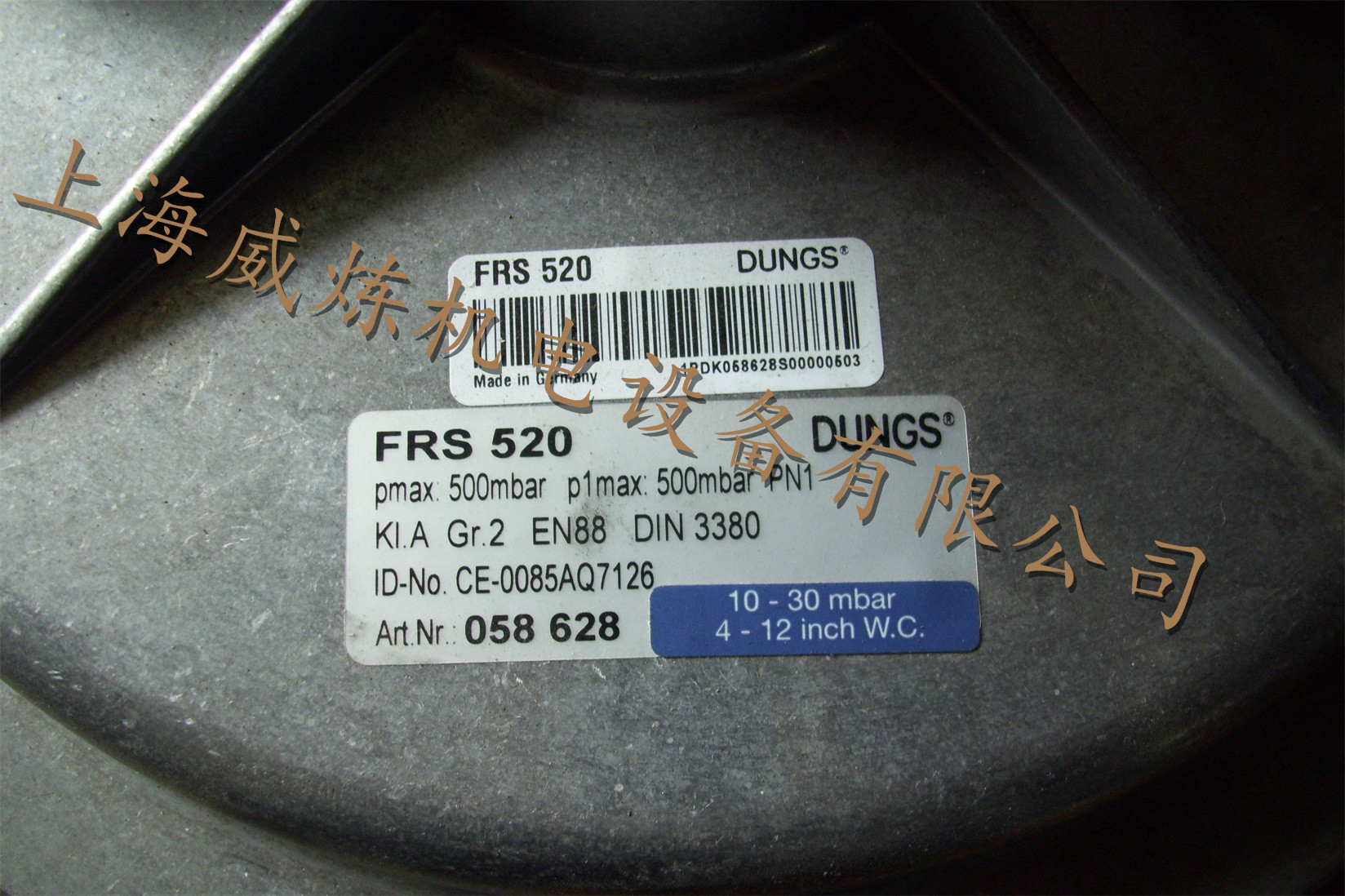

FRS520
|
Rp2
|
500
|
|
FRS5040
|
DN40
|
500
|
|

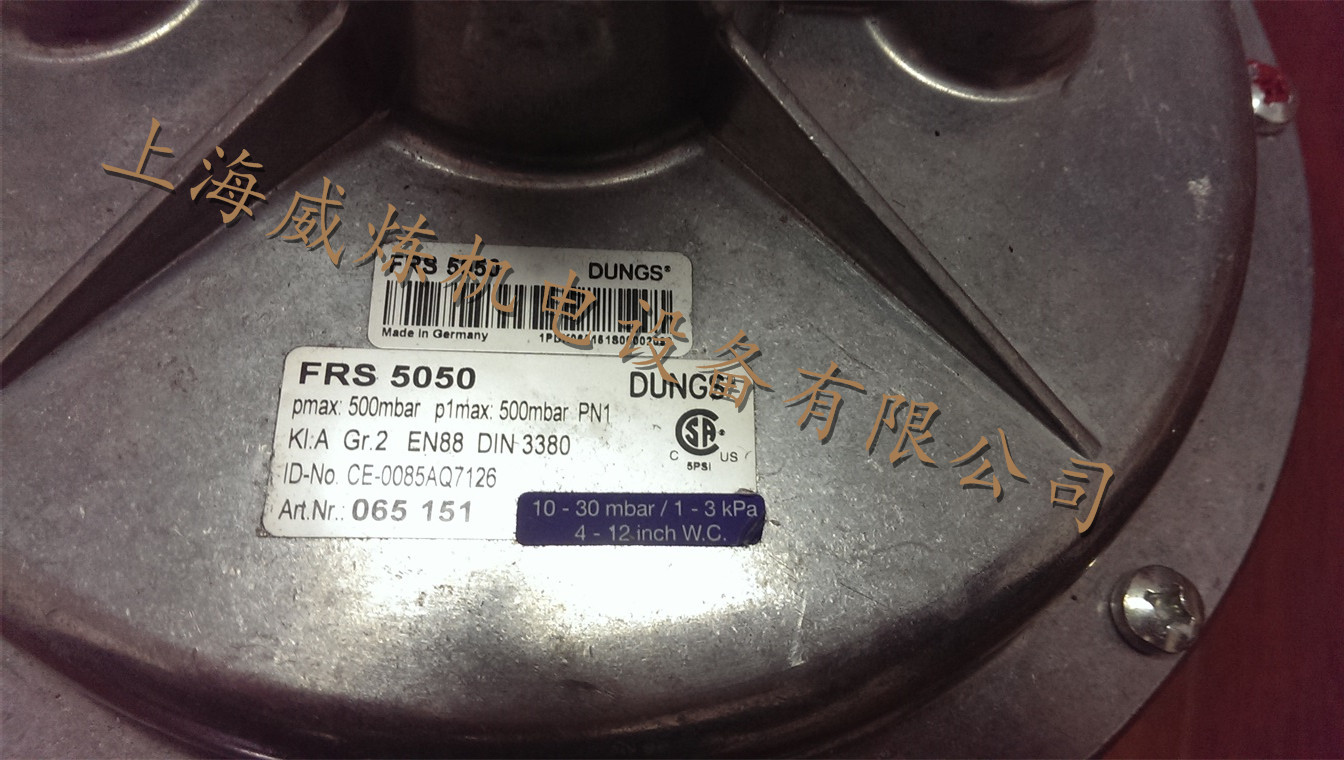

FRS5050
|
DN50
|
500
|
|
FRS5065
|
DN65
|
500
|
|
FRS5080
|
DN80
|
500
|
|

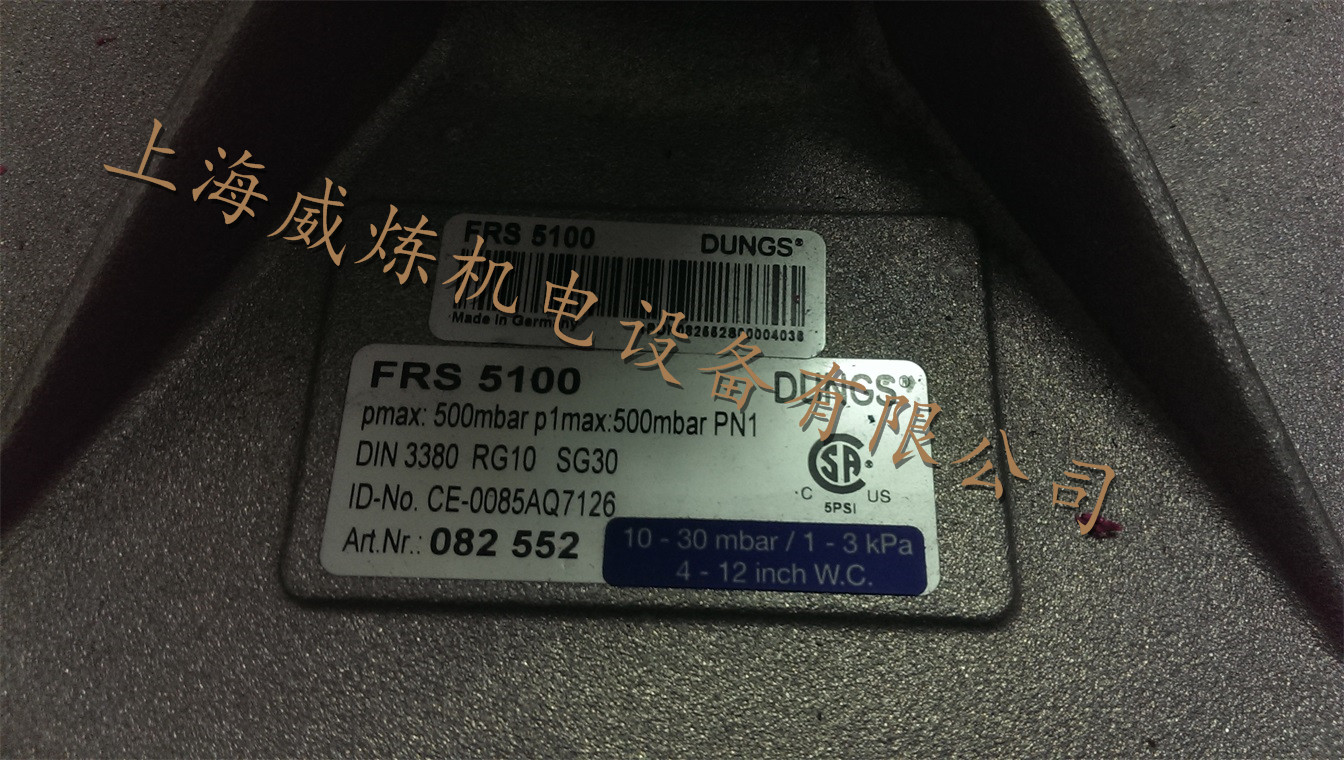

FRS5100
|
DN100
|
500
|
|
FRS5125
|
DN125
|
500
|
|

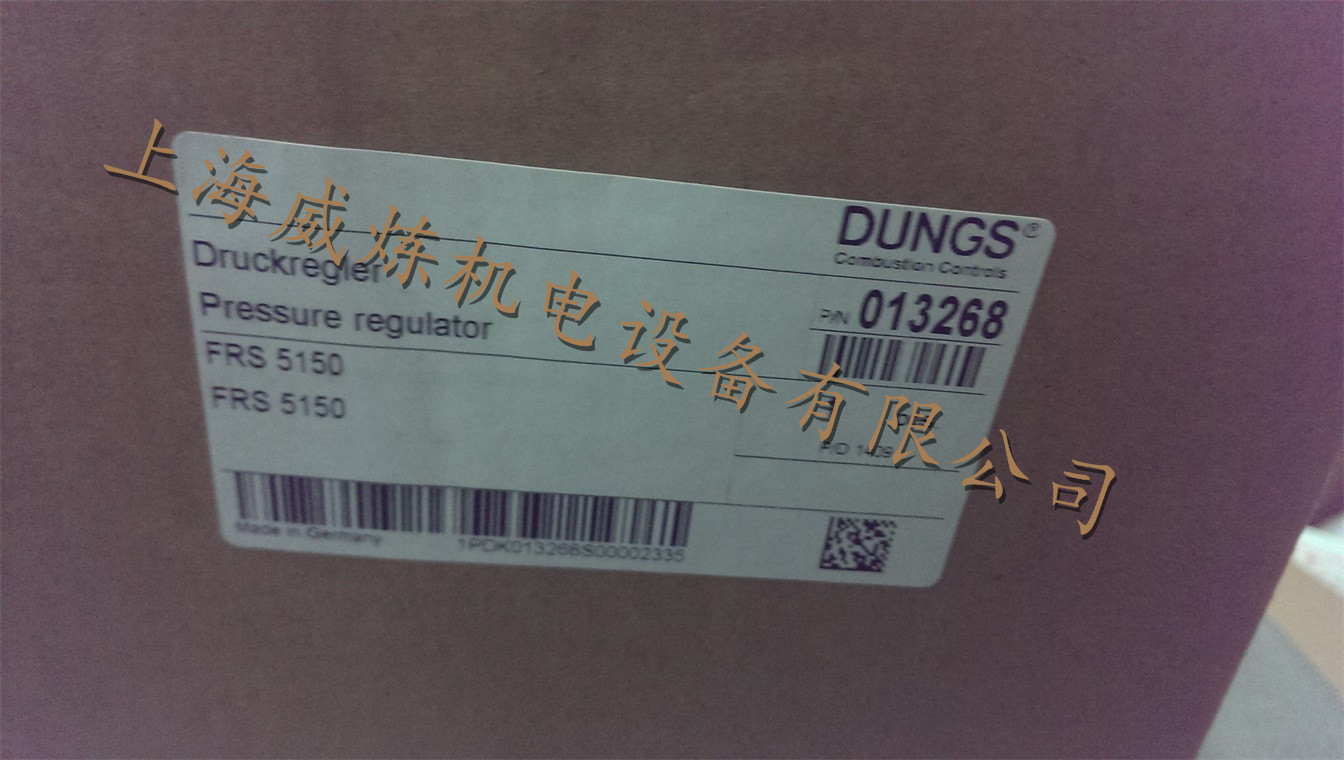

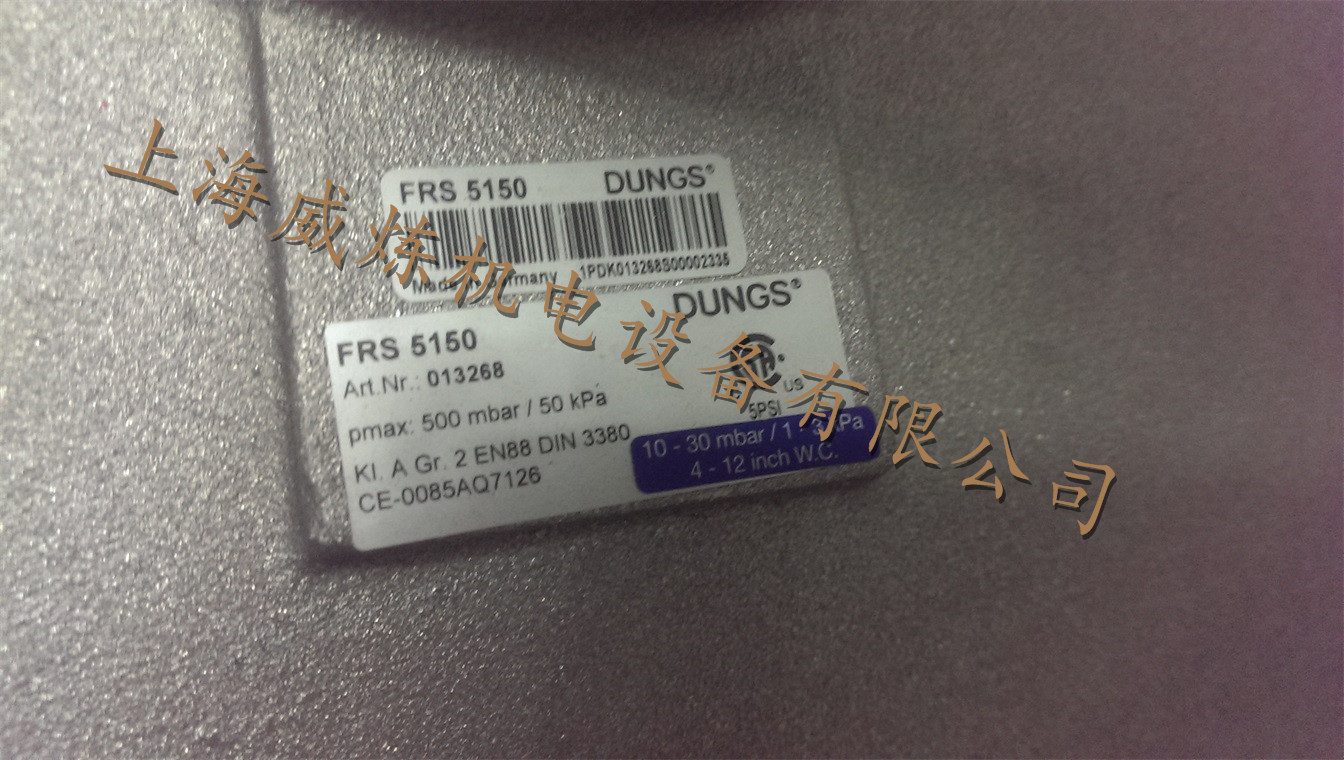

FRS5150
|
DN150
|
500
|
弹簧选型表
|
口径
|
根据弹簧颜色，选择出口压力范围（mbar）
|
|
Rp3/8
Rp1/2
|
2.5...9
|
5...13
|
5...20
|
10...30
|
25...55
|
30...70
|
60...110
|
100...150
|
140...200
|
|
Rp3/4
|
弹簧1
|
弹簧2
|
弹簧3
|
弹簧4
|
弹簧5
|
弹簧6
|
弹簧7
|
弹簧8
|
弹簧9
|
|
Rp1
|
棕色
|
白色
|
橙色
|
兰色
|
红色
|
黄色
|
黑色
|
玫瑰色
|
灰色
|
|
Rp1 1/2
DN40
|
229817
|
229818
|
229820
|
229821
|
229822
|
229823
|
229824
|
229825
|
229826
|
|
Rp2
DN50
|
229833
|
229834
|
229835
|
229836
|
229837
|
229838
|
229839
|
229840
|
229841
|
|
DN65
DN80
|
229842
|
229843
|
229844
|
229845
|
229846
|
229847
|
229848
|
229849
|
229850
|
|
DN100
|
229851
|
229852
|
229853
|
229854
|
229869
|
229870
|
229871
|
229872
|
229873
|
|
DN125
|
229874
|
229875
|
229876
|
229877
|
229878
|
229879
|
229880
|
229881
|
229882
|
|
DN150
|
229883
|
229884
|
229885
|
229886
|
229887
|
229888
|
229889
|
229890
|
229891
|
|
DN100
|
229892
|
229893
|
229894
|
229895
|
229896
|
229897
|
229898
|
229899
|
229900
|
|
DN125
|
229901
|
229902
|
229903
|
229904
|
229905
|
229906
|
229907
|
229908
|
243416
|
|
DN150
|
229909
|
229910
|
229911
|
229912
|
229913
|
229914
|
229915
|
229916
|
243417
|
弹簧选择
出口压力由所装调节弹簧的力以及活动部分的重量所产生 压力调节器已配套安装第4号兰色弹簧 通过更换调节弹簧可以调定其他不同出口压力
