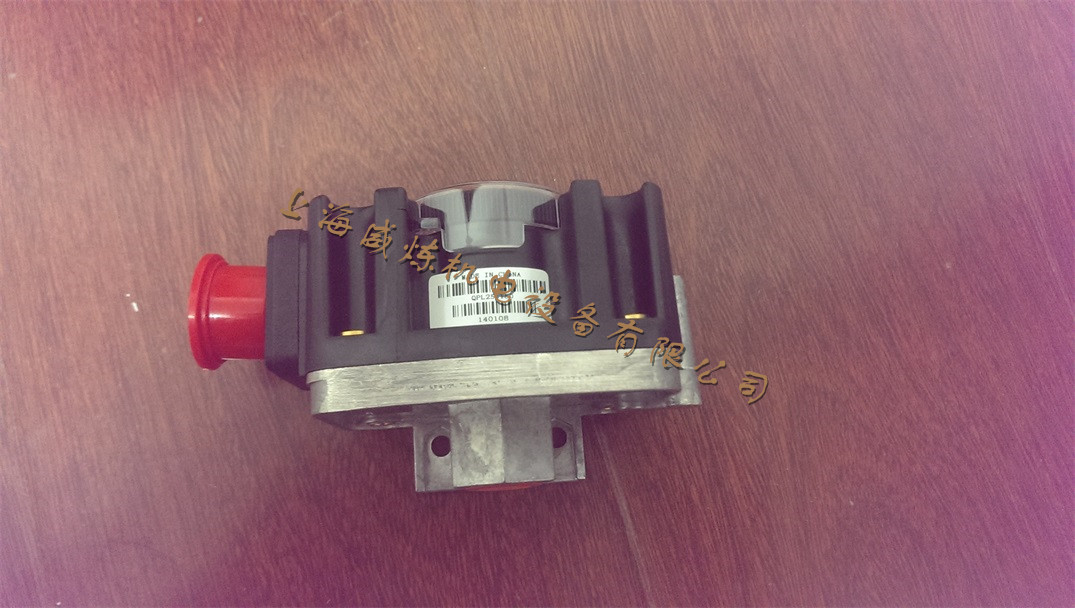

QPL系列燃气空气开关
技术参数与原理
压力开关用于监测燃气或空气压力。
当压力低于或超过开关设定点时， 电路将会打开或发生转换。

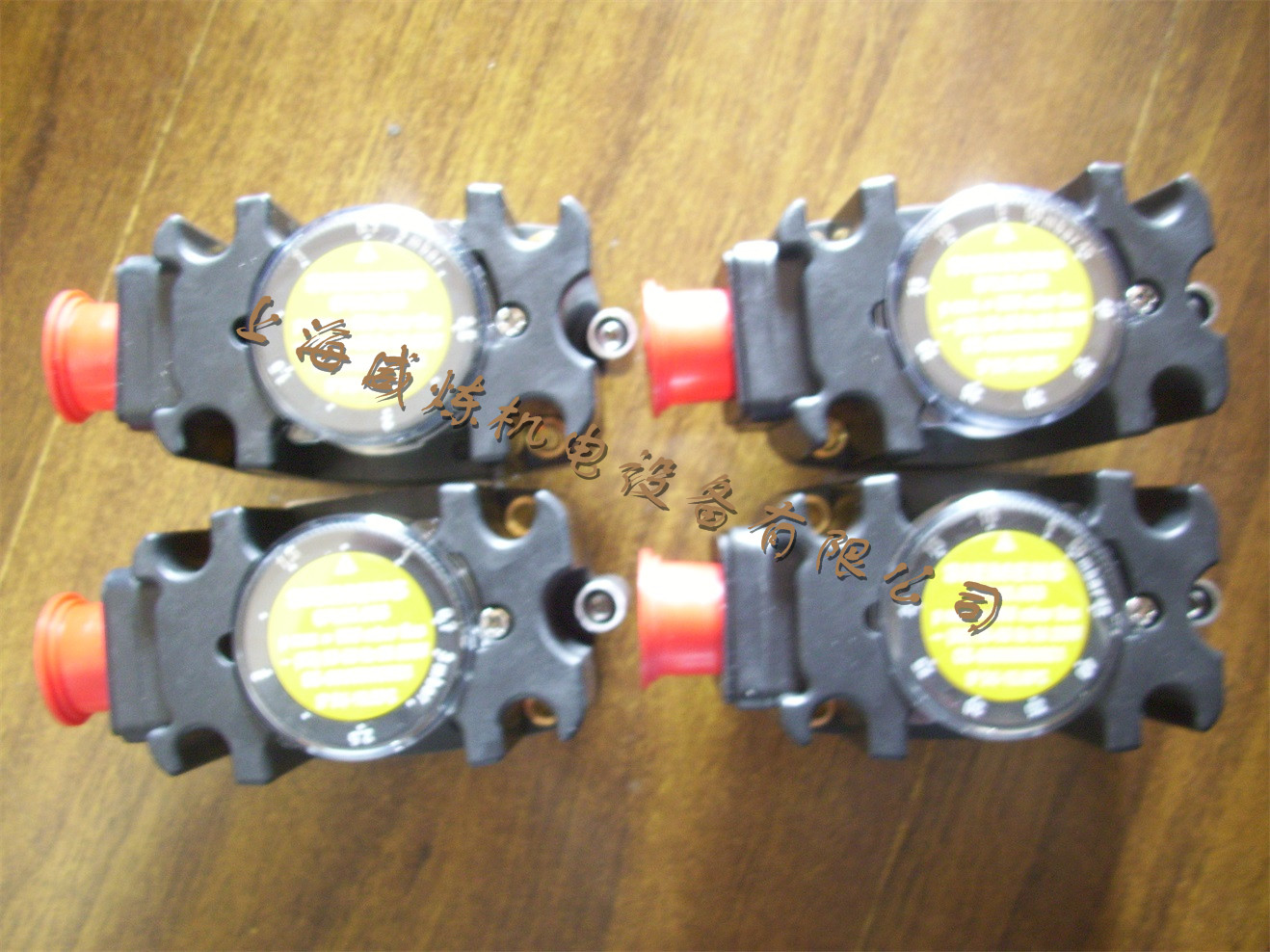

设置需要的开关点, 卸下压力开关表盖然后顺时针旋转来增加设定值，或逆时针减少。
为了监管使用在空气和燃气下的燃气阀组和燃气设备(燃气燃烧器)。
QPL... / QPH… 是作为最小或最大压力开关使用。
适用于500 mbar以下压力 。
适用于1，2，3类气体及其他无腐蚀性气体。
可调节量程分别为0.7…3mbar、 2…10mbar、 5…50mbar、 10…150mbar、 10…500mbar。

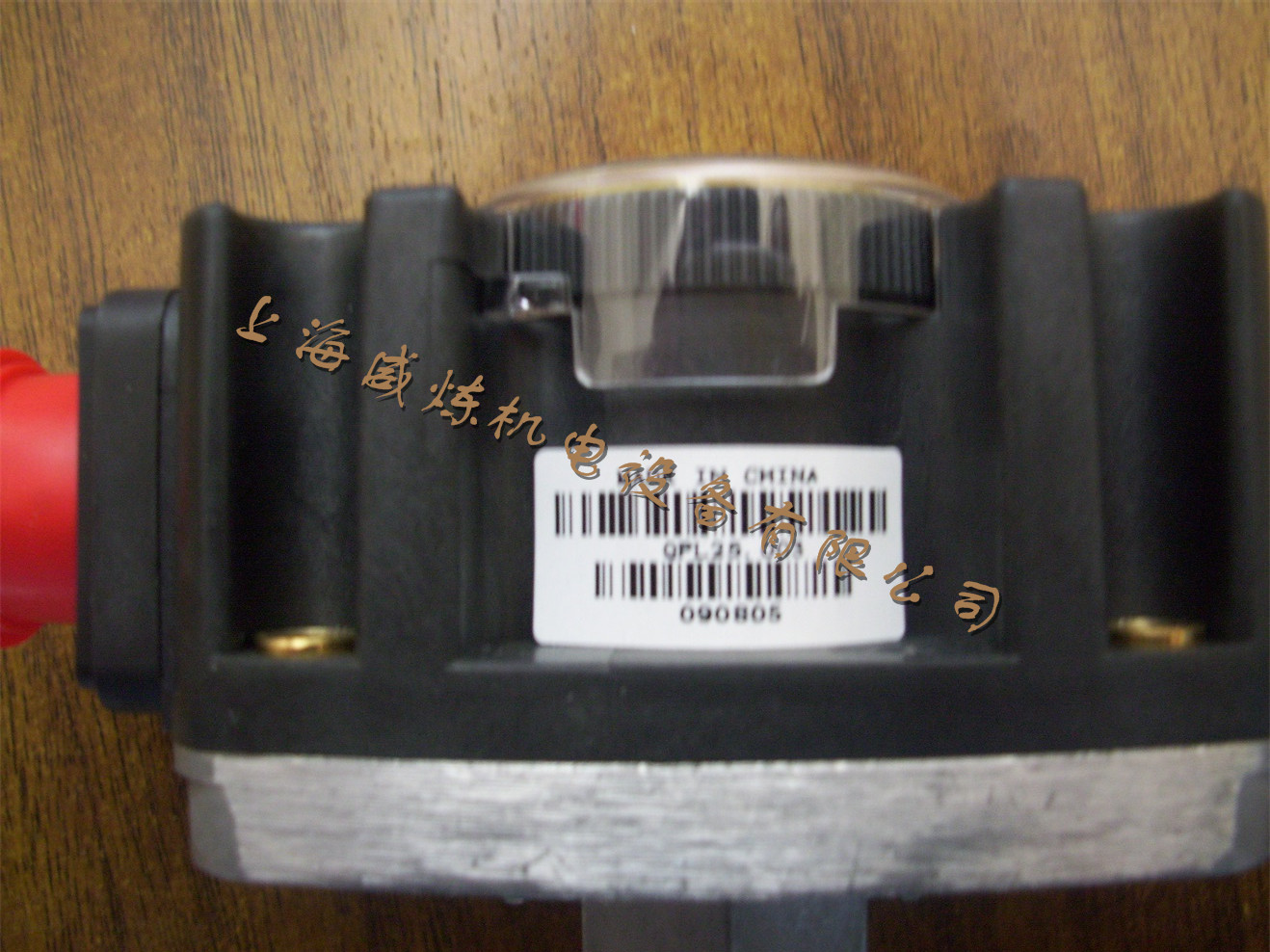

西门子压力开关共有三种规格，分别为QPL22..、QPL25..、QPH25..，其中QPL22相对后两者多一个地线端子。
QPL22、QPL25均为最小限制开关，当空气或燃气低于设定压力时打开。
QPH则为最大限制开关，当空气或燃气超过设定压力时打开。
常用规格与相关参数
|
型号
|
连接
螺纹
|
调节范围
mbar
|
压差
mbar
|
工作
压力
|
最大
承受
压力
|
重量
g
|
1防护
等级
|
|
QPL22.010
|
1/4〃
|
1.5…10
|
0.5
|
400
|
600
|
225
|
IP54
|
|
QPL22.050
|
1/4〃
|
2.5…50
|
1
|
400
|
600
|
225
|
IP54
|
|
QPL22.075
|
1/4〃
|
12.5…75
|
3
|
400
|
600
|
225
|
IP54
|
|
QPL22.280
|
1/4〃
|
70…280
|
3
|
400
|
600
|
225
|
IP54
|
|
QPH25.050
|
1/4〃
|
5…50
|
1
|
690
|
1000
|
120
|
IP54
|
|
QPH25.150
|
1/4〃
|
10…150
|
3
|
690
|
1000
|
120
|
IP54
|
|

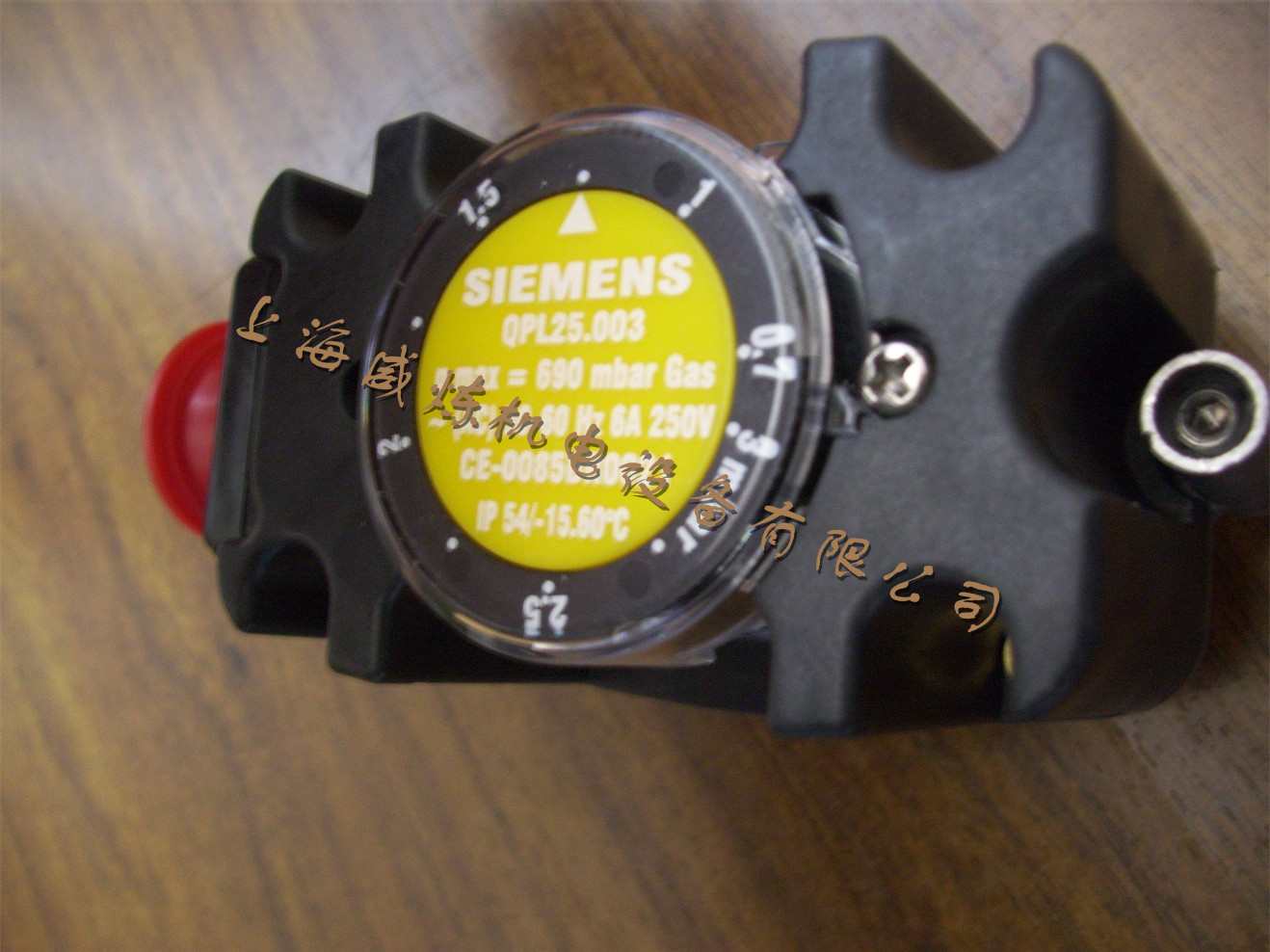

QPL25.003
|
1/4〃
|
0.7…3
|
0.5
|
690
|
1000
|
120
|
IP54
|
|
QPL25.010
|
1/4〃
|
2…10
|
0.5
|
690
|
1000
|
120
|
IP54
|
|
QPL25.050
|
1/4〃
|
5…50
|
1
|
690
|
1000
|
120
|
IP54
|
|

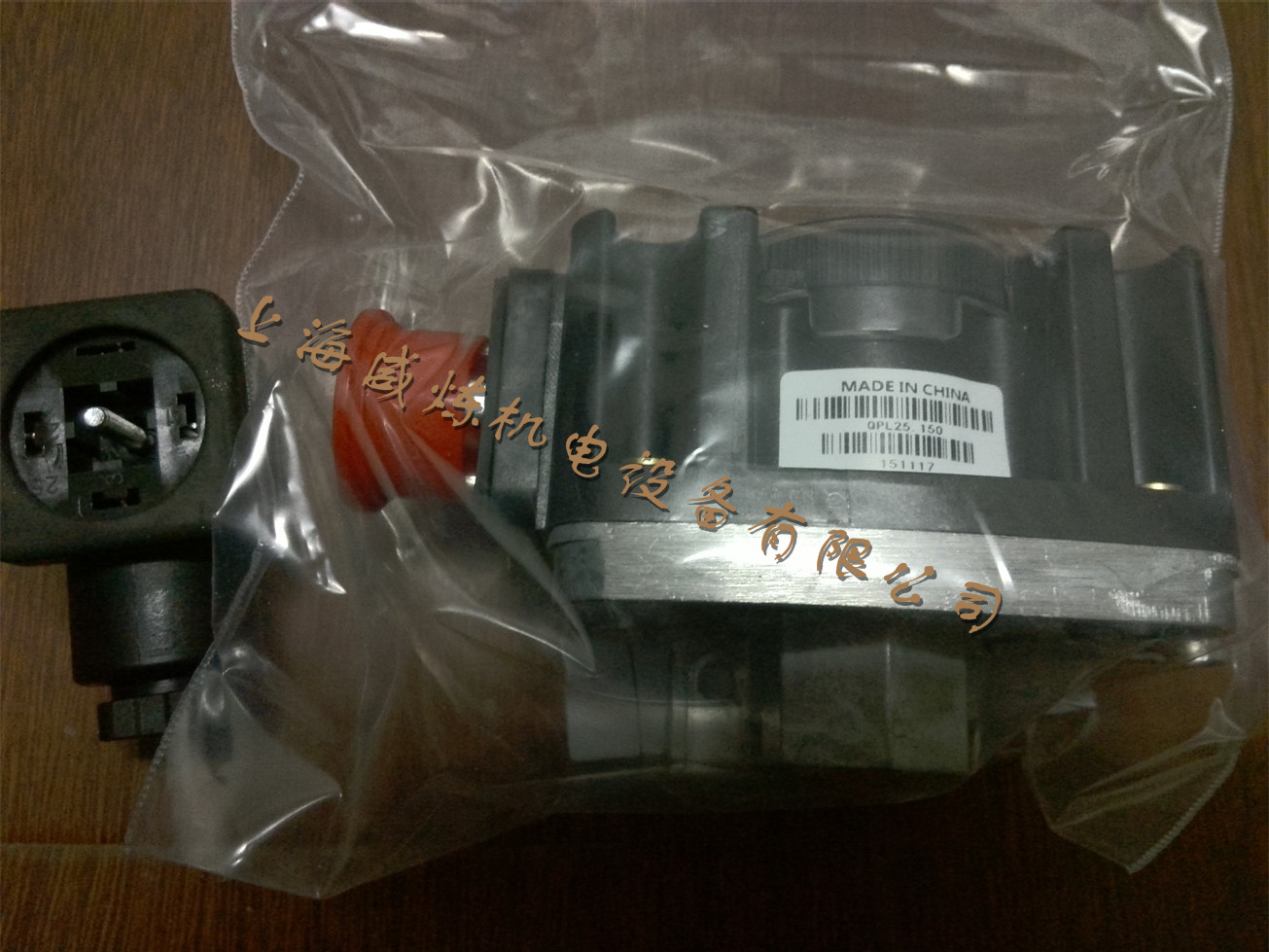

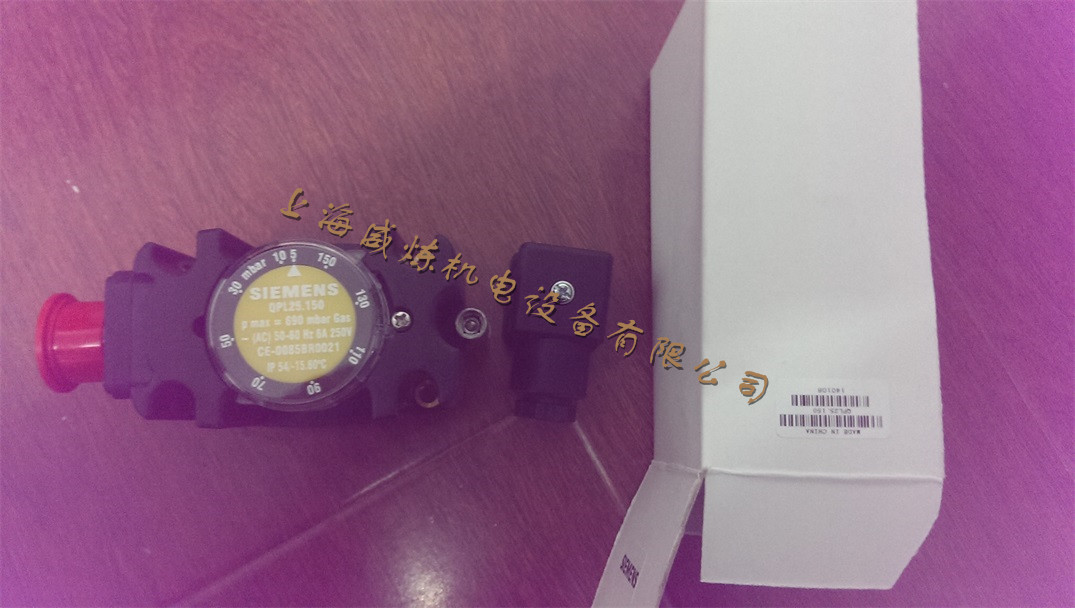

QPL25.150
|
1/4〃
|
10…150
|
3
|
690
|
1000
|
120
|
IP54
|
|
QPL25.500
|
1/4〃
|
10…500
|
5
|
690
|
1000
|
120
|
IP54
|
