一、AG/RG系列燃气/空气比例调压阀简介：
意大利MADAS（马达斯）AG/RC系列是一种新型的燃气与空气比例调节阀。它主要应用在诸如各种工业窑炉、燃烧炉等需用燃气与空气比例调节的地方。是按照UNI EN12067-1和UNI EN 12078准则制造，并获得欧洲CE认证和ISO9001质量认证的最新型燃气设备。
二、技术参数：
1．阀体材料：压铸合金铝
2．密封材料：NBR橡胶
3．金属内件：不锈钢和黄铜
4．适应温度：-15℃~+60℃
5．调节范围：燃气/空气：1/1-1/20
6．连接方式：螺纹接口（DN15-DN50）符合ISO 7/1标准
法兰连接：（DN65-DN100）符合ISO 7005标准
7．燃气压力调节：0.2mbar-120mbar
8．燃气最高压力：200mbar
9．适用介质：煤气、天然气、液化石油气等无腐蚀性气体
10．公称压力：PN16

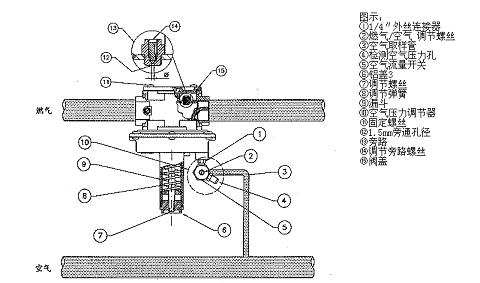

三、结构图：
附：图片另存为可放大。

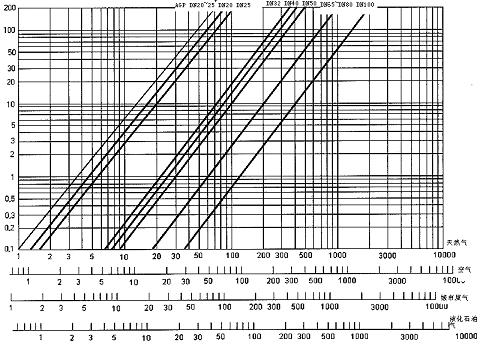

四、压力损失流量图：
五、外形尺寸图：
|
型号 |
口径 |
Ａ |
Ｂ |
|
AG 02 |
DN15 |
120 |
158 |
|
AG 03 |
DN20 |
120 |
205 |
|
AG 04 |
DN25 |
120 |
205 |
|
AG 05 |
DN32 |
160 |
245 |
|
AG 06 |
DN40 |
160 |
245 |
|
AG 07 |
DN50 |
160 |
270 |
|
AG 08 |
DN65 |
310 |
465 |
|
AG 09 |
DN80 |
310 |
465 |
|
AG 10 |
DN100 |
350 |
505 |

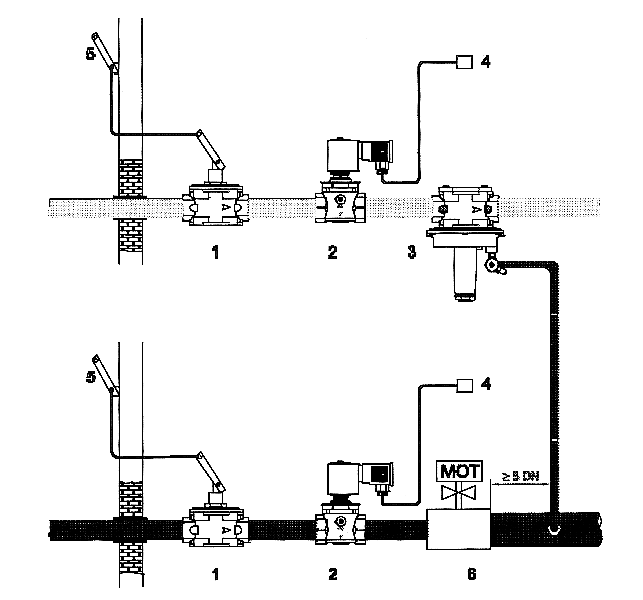

六、安装图：
图示:① SM系列截止阀 ② EVNC系列常闭电磁阀 ③ AG/RC系列空气/燃气比例调节阀④ 控制器 ⑤ SM系列远程控制开关 ⑥控制空气压力的伺服马达
七、功能与安装：（如剖析图所示）
— 空气/燃气比例调节阀是在空气压力变动时，保持空气、燃气比例恒定的设备
— 它可以使空气/燃气比例达到1:1或混合比例数从1:2至1:20。
— 空气/燃气比例调节阀必须按气流流动方向安装，按箭头（在阀体上）所指方向水平安装。（按安装示例）。
— 进气端压力必须高于控制端压力。
— 为了使空气/燃气比例达到1:1，必须直接把图示中管③和连接器①合适的连接。
— 为了使空气/燃气比例从1:2到1：20，必须调节如图⑩所示的调节器调节流量。
— 安装如安装图所示。
— 空气压力表与图示中④连接
— 调节图示中⑤确保空气顺畅。
通过调节图示中②达到所要求的空气设定值
燃气/空气比例调节：1:20
设定：空气压力：0-400mbar
燃气压力：0-20mbar
1．先将图示中②螺丝拧紧，关闭气源。
2．调节伺服马达。空气压力最高设定在400mbar。
3．慢慢拧开图示中②螺丝，然后调节图示中⑦调节螺丝，使燃气出口压力设定在20mbar。（在压力表上可读出）
这样整个设定结束。当空气压力在0-400mbar变化时，燃气压力在0-20mbar之间。
