FE系列调压阀 意大利(fiorentini)菲奥

发布时间:2019/12/31 14:30:47人气:462来源:威炼

FE系列调压器简介:


    两级调压的直接作用式FE系列调压器广泛应用于使用天然气、液化石油气或其他非腐蚀性气体的民用和工业装置中。该调压器可
直接安装在用户流量计上或居民用户立管上。它们可以安装在不受气候影响的户内或户外的任何位置。安装在室内或地下室时,
内装放散阀的排气装置应引至室外。由于采用了两级平衡调压,可以保证:
   ◆ 高精度  高运行可靠性  安装简便调压器按UNI 8827标准制造

安全装置和附件:


 安装在调压器进口处的过滤器过滤面积500mm2—100μm
 超压切断装置
 欠压切断装置STD阀不可调整
 超流量阀
 供气不足切断装置
 手动复位装置
 放散阀
 2级膜片破裂时安全切断
 按要求
 防复位装置
 进口、出口压力测试点
 进口阀一(无超压切断)
 无超压切断一(无欠压切断)


主要特点和参数:


 进口压力范围:O.1 5—8.6bar
 最大允许压力:Ps 8.6bar
 出口压力范围:BP:13—180rrlbar TR:180—500 mbar
 超压切断装置范围:BP:35—300rnbar TR:300—800rrlbar
 精度等级:AC 5/1 O/1 5/20%
 关闭压力等级:SG 25%
 温度范围:一20℃一+60℃
 反应时间:小于3秒
 本体及盖:铝合金UNI5076/3051
 膜片及密封:晴基橡胶(Nitrilic rubber)DIN 278-3535/1
 内部构成:Delrin-aisi304

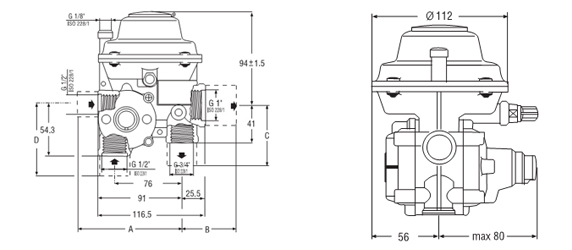

外形尺寸:

弹簧图表
Wh/NOP
VERSION COD. RANGE(mbar)
BP 644.70184 13/18
644.70110 18/25
644.70111 25/40
644.70112 40/55
644.70113 55/80
644.70114 80/115
644.70115 115/180
TR 644.70114 180/260
644.70115 260/400
  644.70116 400/500

型号 额定流量 进口最小压力
BP / TR
FE 6 6Stcm^3/h(LNG) pd+0.15
FE 7 7Kg/h(LPG) pd+0.15
FE 10 10tcm^3/h(LNG) pd+0.2
FE 12 12kg/h(LPG) pd+0.2
FE 25 25tcm^3/h(LNG) pd+0.3
FE 30 30kg/h(LPG) pd+0.3
FE 35 35tcm^3/h(LNG) pd+0.3
FE 42 42kg/h(LPG) pd+0.3
FES- 40tcm^3/h(LNG) pd+0.4
FES- 48kg/h(LPG) pd+0.4
FES- 50tcm^3/h(LNG) pd+0.5
FES- 60kg/h(LPG) pd+0.5
