品牌：DUNGS（冬斯）
产地：德国
|
|
产品说明
|
型号解析
|

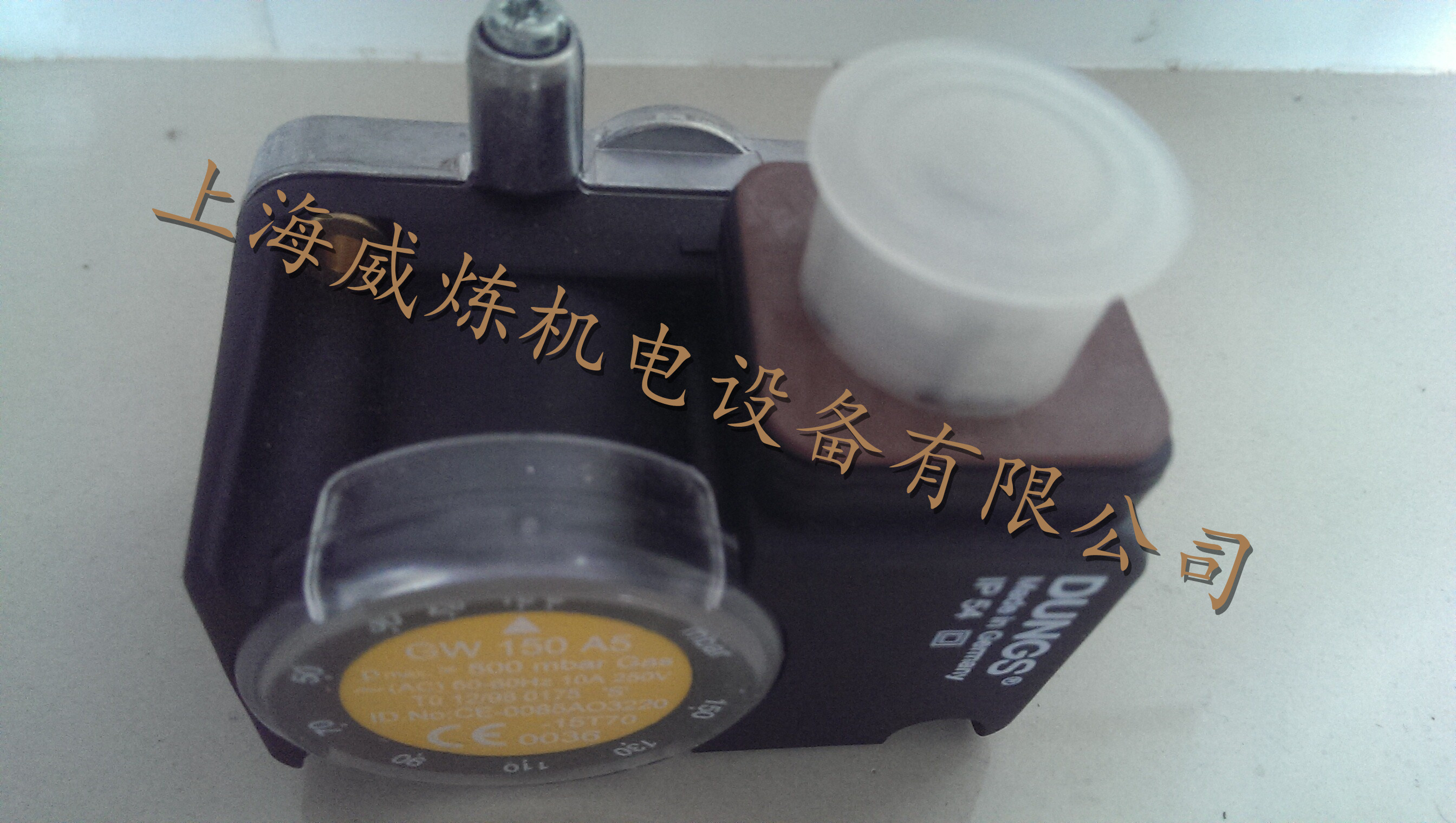

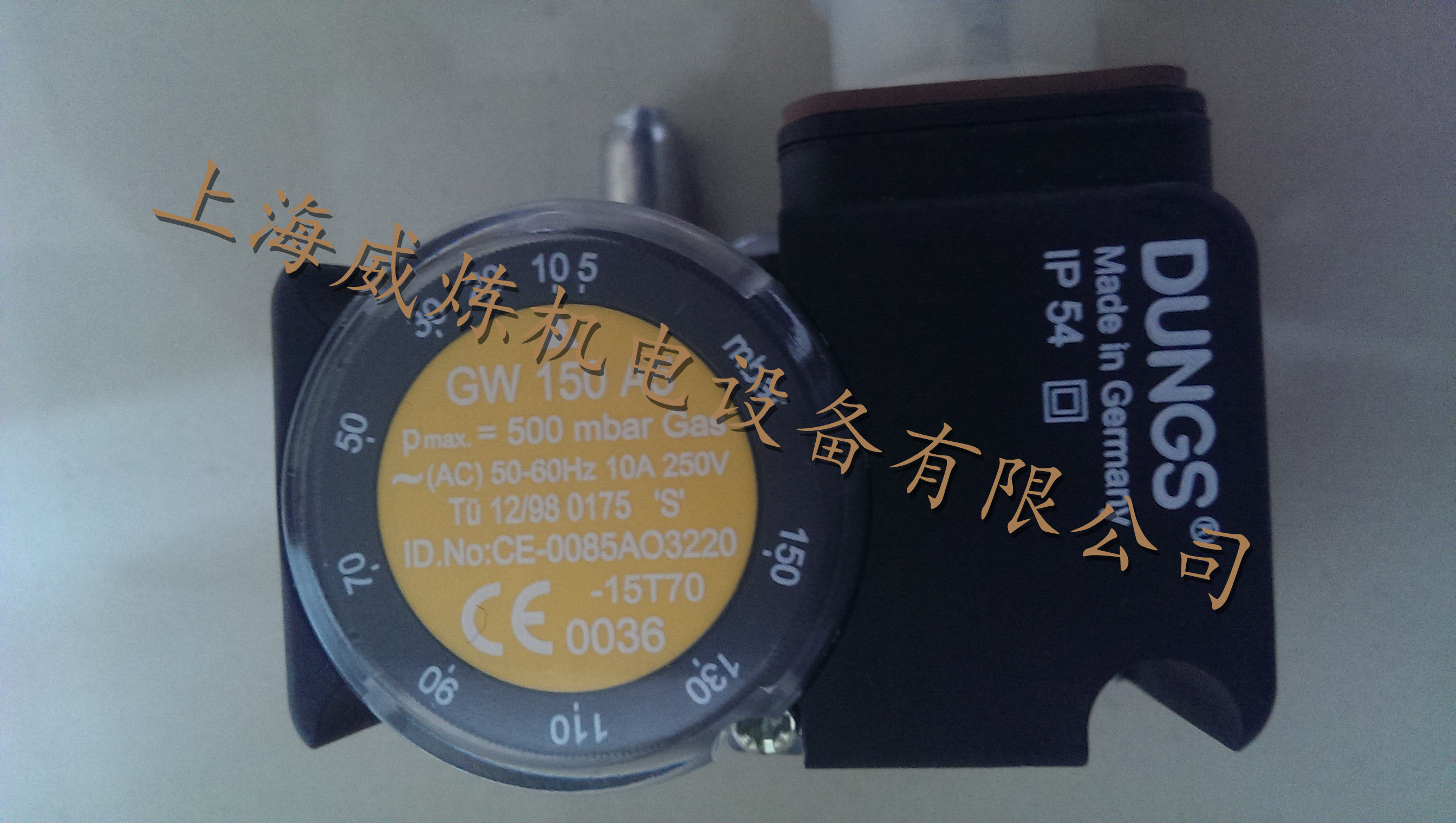

压力监测器GWA5是适用于DUNGS复式调节器的紧凑式压力监测器
-
适用于当压力实际值改变为所调整的开关点（额定值）时，电路的开、关和转换
-
开关点可以在刻度盘上进行调整，方便省时，无需使用压力计
-
多种安装方式，既可以直接安装在外壳上，也可以通过适配器安装
-
适用于燃气类1，2，3中的燃气以及其他中性气态介质
-
可以在过压区工作，无需辅助能量
-
压力波动时，反应时间短
|
|
型号表
|
|
型号
|
调整范围mbar
|
压力开关的公差mbar
|
|
GW3A5
|
0.7 - 3
|
<0.7
|
|
GW10A5
|
2 - 10
|
<1
|
|
GW50A5
|
5 - 50
|
<2.5
|
|
GW150A5
|
10 - 150
|
<5
|
|
GW500A5
|
100 - 500
|
<15
|
|
|
|
GW
|
150
|
A5
|
[Ag-
|
G3-
|
MS6-
|
V12]
|
|
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
.
|
压力连接管G1/4，位置12
|
|
.
|
|
.
|
测量管在6位置
|
|
.
|
|
.
|
G3：仪器插头，3级保护绝缘，无电线
|
|
.
|
|
.
|
触头材料：精炼银
|
|
.
|
|
.
|
|
A5:压力监控器在超过或低于设定的额定值时接通
|
|
A5/1:带缓冲喷嘴的压力监控器在超过或低于设定的额定值时接通
|
|
|
.
|
|
.
|
|
调节范围
|
mbar
|
|
3
|
0.7 - 3
|
|
10
|
2 - 10
|
|
50
|
5 - 50
|
|
150
|
10 - 150
|
|
500
|
100 - 500
|
|
|
.
|
|
.
|
压力监控器款式
|
|
.
|
|
|
技术参数
|
|
最大工作过压
|
|
GW3A5 - GW150A5
|
500mbar
|
|
GW500A5
|
600mbar
|
|
|
压力连接
|

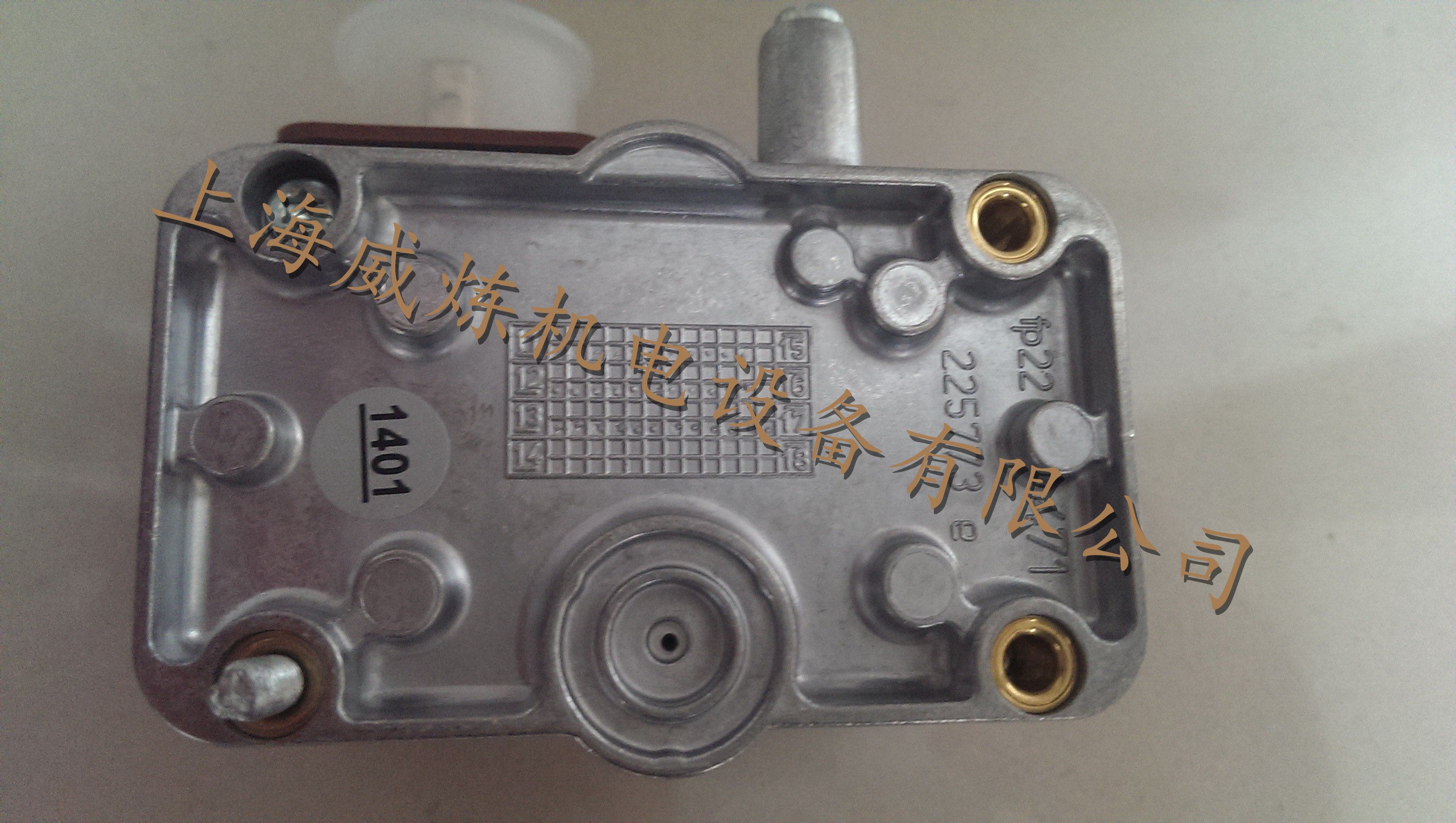

O型环状法兰连接在压力监测器的底部
|
|
测量连接
|
ø9，可用长度为10mm，带闭锁螺丝
|
|
温度范围
|
|
环境温度
|
-15ºC到+70ºC
|
|
介质温度
|
-15ºC到+70ºC
|
|
储存温度
|
-30ºC到+80ºC
|
|
|
材料
|
|
外壳
|
压铸铝
|
|
开关部件
|
聚酰胺（PA）
|
|
膜片
|
丁二烯-丙烯晴橡胶碱
|
|
操作接触部件
|
纯银
|
|
|
操作电压
|
|
交流电有效值
|
最小24V
|
最大250V
|
|
直流电
|
最小24V
|
最大48V
|
|
|
额定电流
|
|
GW10...500A5
|
GW3A5
|
|
交流电有效值10A
|
交流电有效值6A
|
|
|
电路连接
|
根据符合DIN EN 175 301-803的接线盒的插接件。3级，保护绝缘，无接地
|
|
防护等级
|
根据IEC 529（EN 60529）
|
|
调整公差
|
开关点偏差可为额定值±15%，在压力上升，膜片位置垂直时进行校准
|
|
说明书：
DUNGS压力开关 GW..A5系列 数据表.pdf
DUNGS压力开关 GW..A5系列 使用说明书.pdf
