DUNGS..GF系列燃气过滤器
用于燃气管道上的燃气过滤器,符合DIN 3386 要求,具有较高的灰尘储存量,可使用较长时间。
推荐的最大压力差:10mbar。
可安装用于过滤器监控的压力测量支点。
燃气及空气过滤器GF/1可保护连接其后的仪器。过滤器适用于气体系列1,2,3的燃气及其他中性介质。
按欧共体燃气设备规范颁发的欧共体样机检验合格证。
CE-0085 AQ0121。
其他重要燃气使用国家的许可证。
技术参数
压力等级 PN 4
最大压力差 <10mbar,在新的状态下所推荐的最大压力差
环境温度 -15oC到+80oC
过滤器不见网眼宽度 <50um
测试连接点 符合DIN ISO 228要求。GF../1装于外壳盖上,GF../3装于外侧
材料 外壳压铸铝
密封NBR
纤维PP,EE
过滤器支架POM
安装位置 任意,优选垂直于顶盖
DUNGS燃气过滤器技术参数
型号 |
连接Rp |
最大工作压力bar |

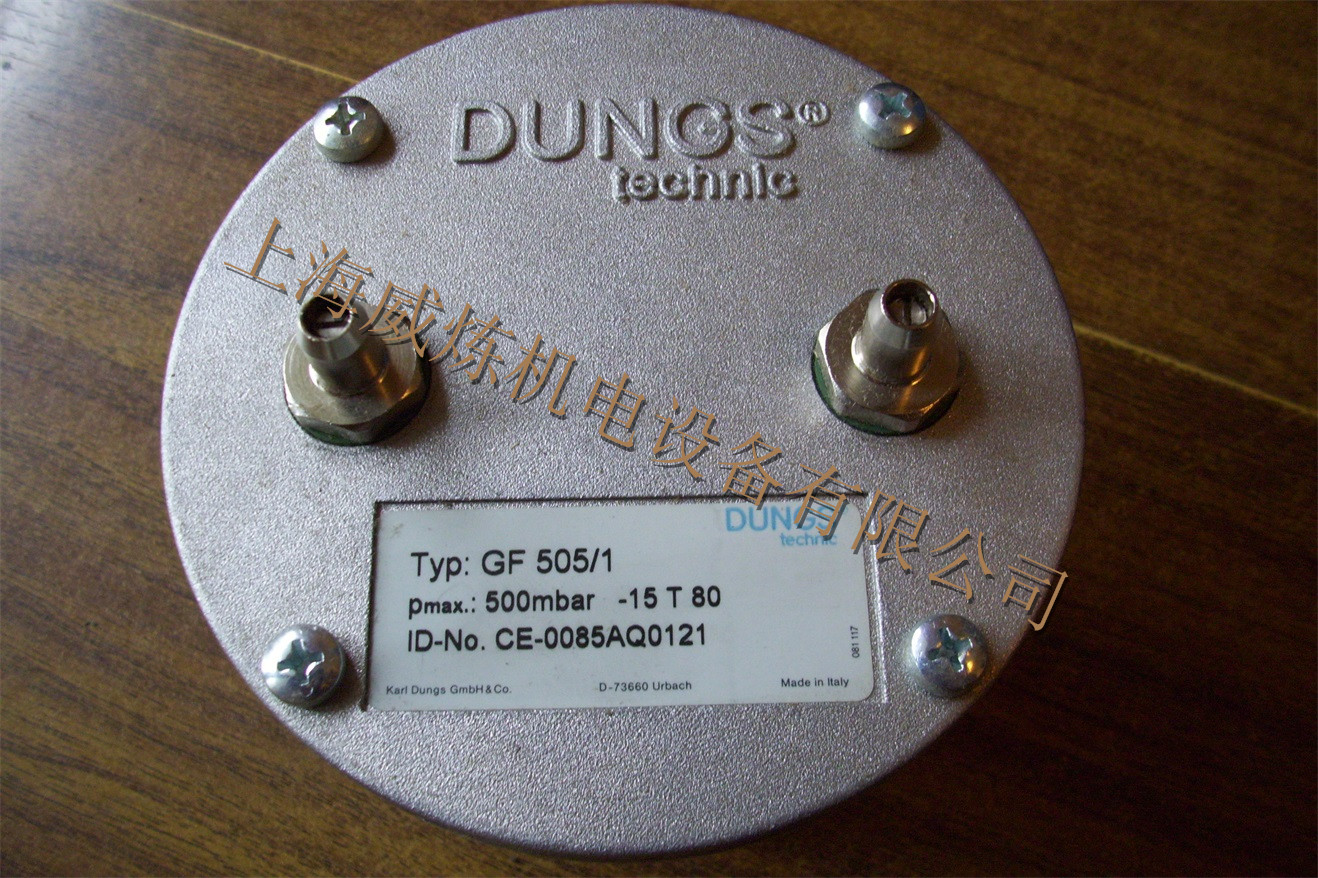

GF505/1 |
Rp1/2 |
0.5 |
GF507/1 |
Rp3/4 |
0.5 |

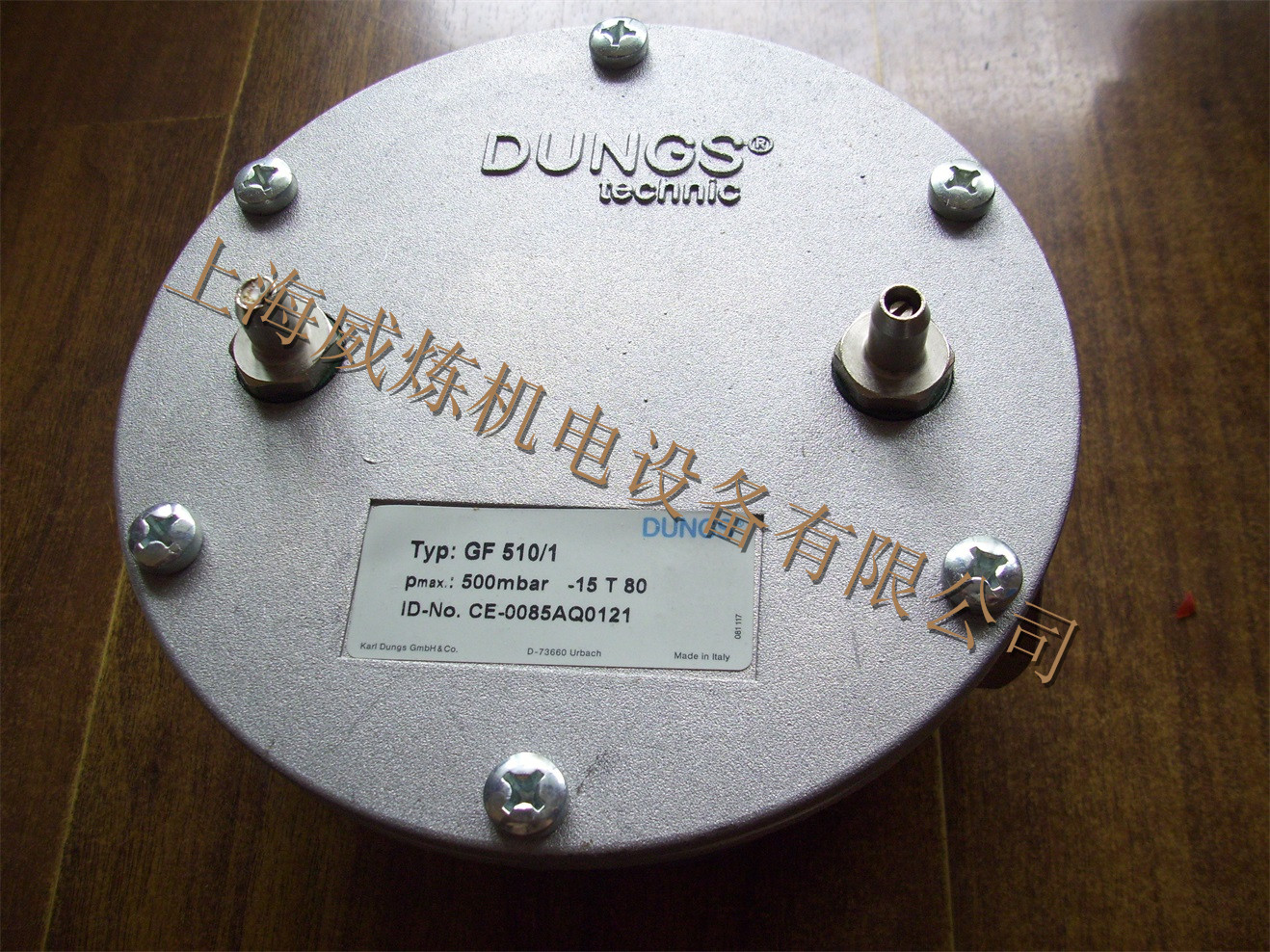

GF510/1 |
Rp1 |
0.5 |
GF515/1 |
Rp1-1/2 |
0.5 |
GF520/1 |
Rp2 |
0.5 |
GF4005/1 |
Rp1/2 |
4 |
GF4007/1 |
Rp3/4 |
4 |
GF4010/1 |
Rp1 |
4 |
GF4015/1 |
Rp1-1/2 |
4 |

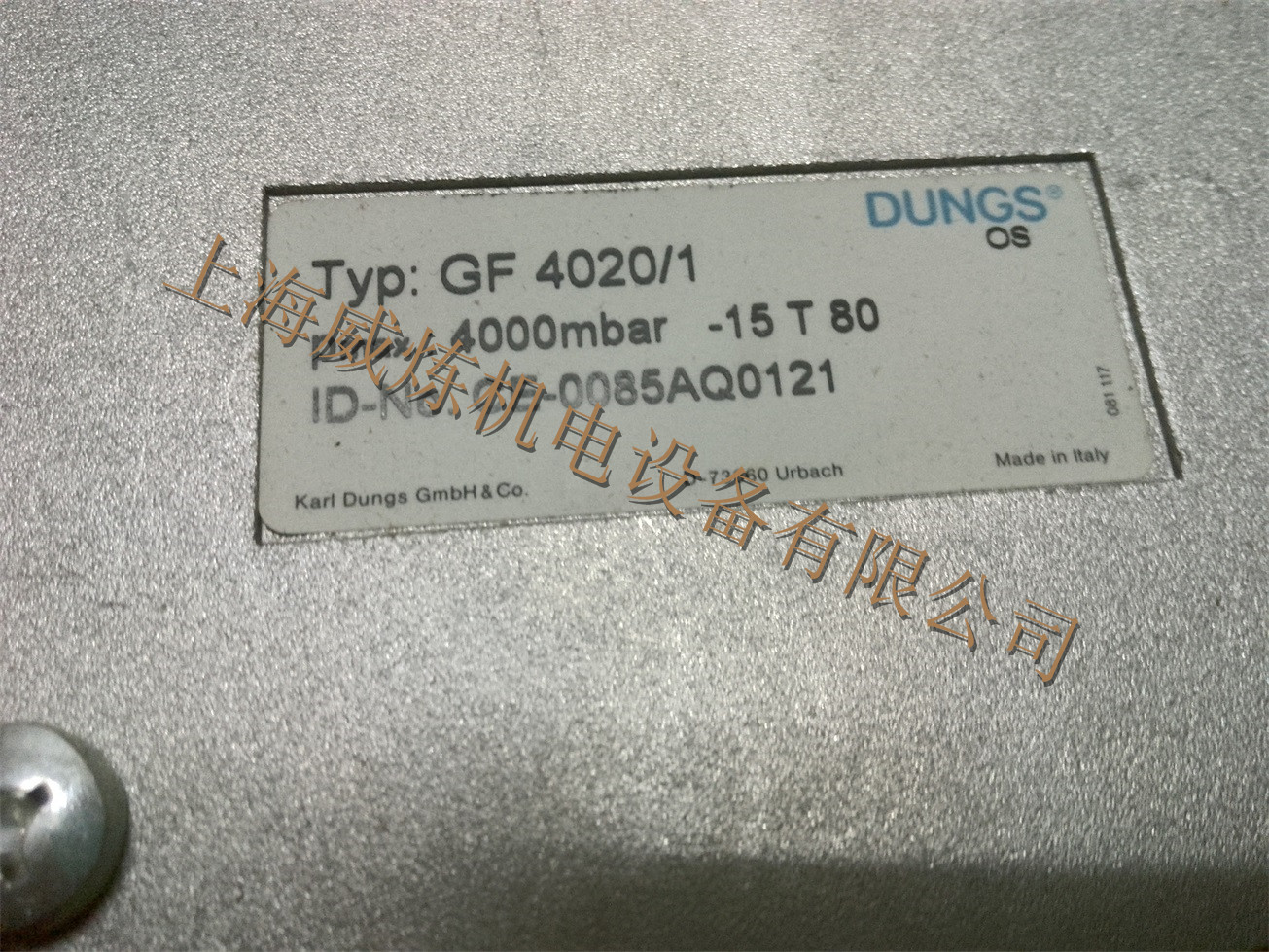

GF4020/1 |
Rp2 |
4 |
GF40040/3 |
DN40 |
4 |

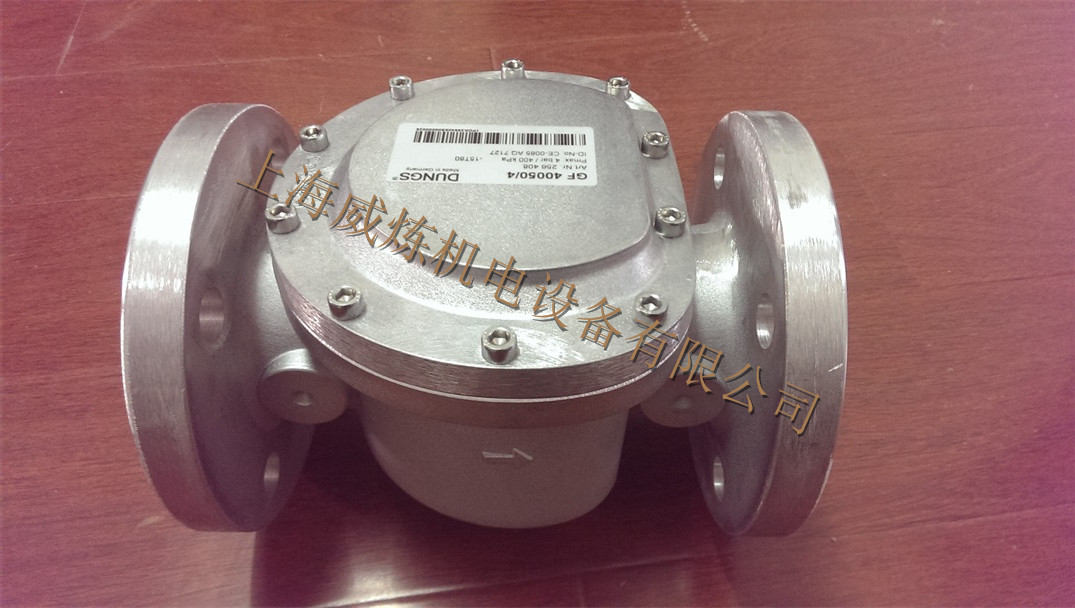

GF40050/3 |
DN50 |
4 |
GF40065/3 |
DN65 |
4 |
GF40080/3 |
DN80 |
4 |

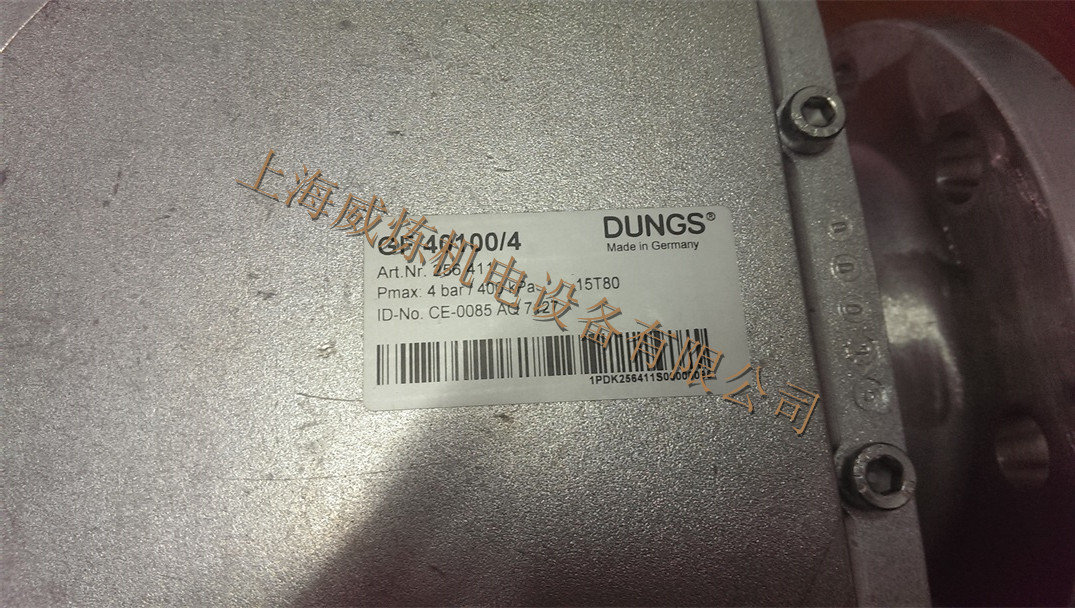

GF400100/3 |
DN100 |
4 |
GF40125 |
DN125 |
4 |
GF40150 |
DN150 |
4 |
GF40200 |
DN200 |
4 |
