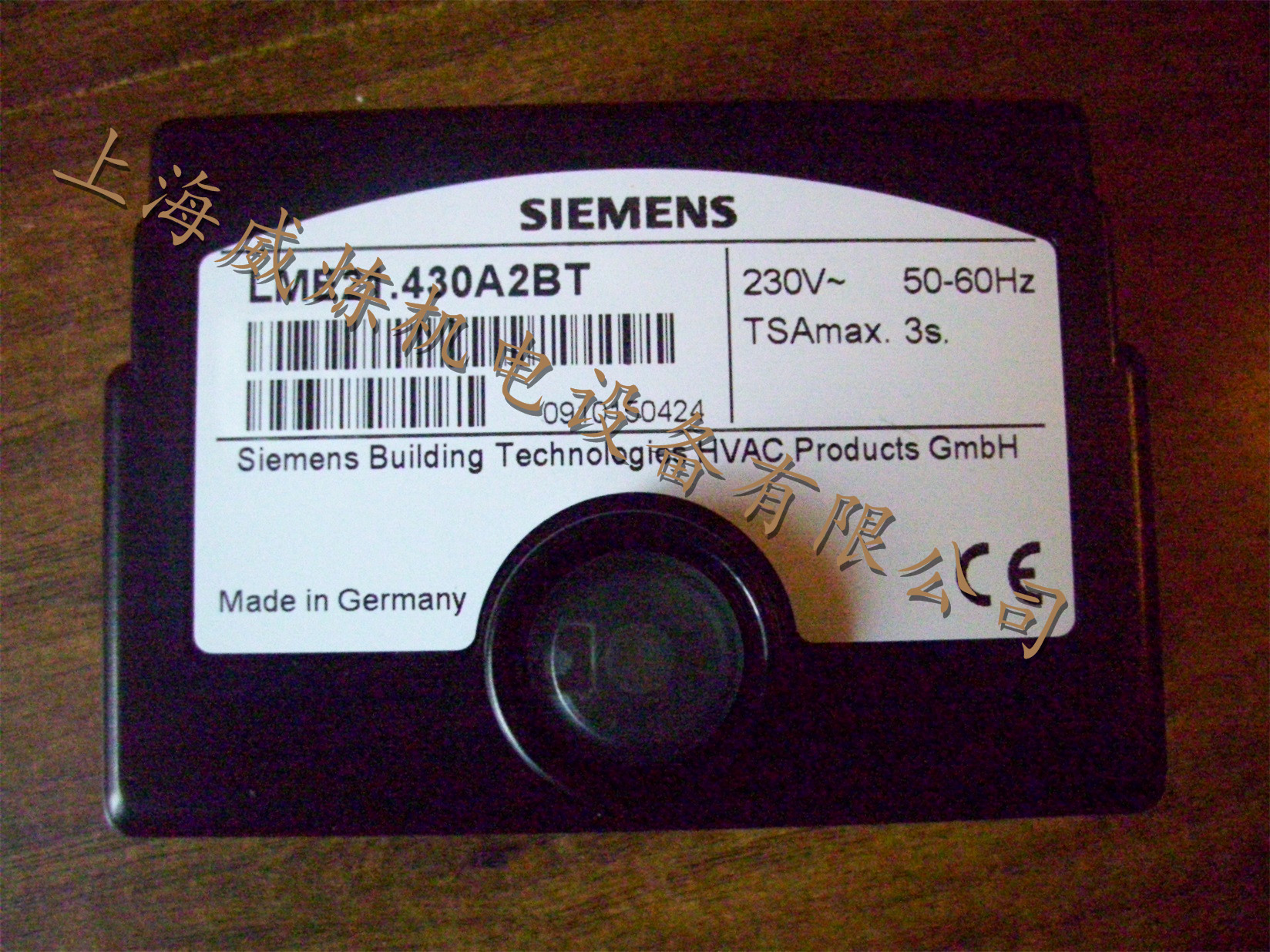

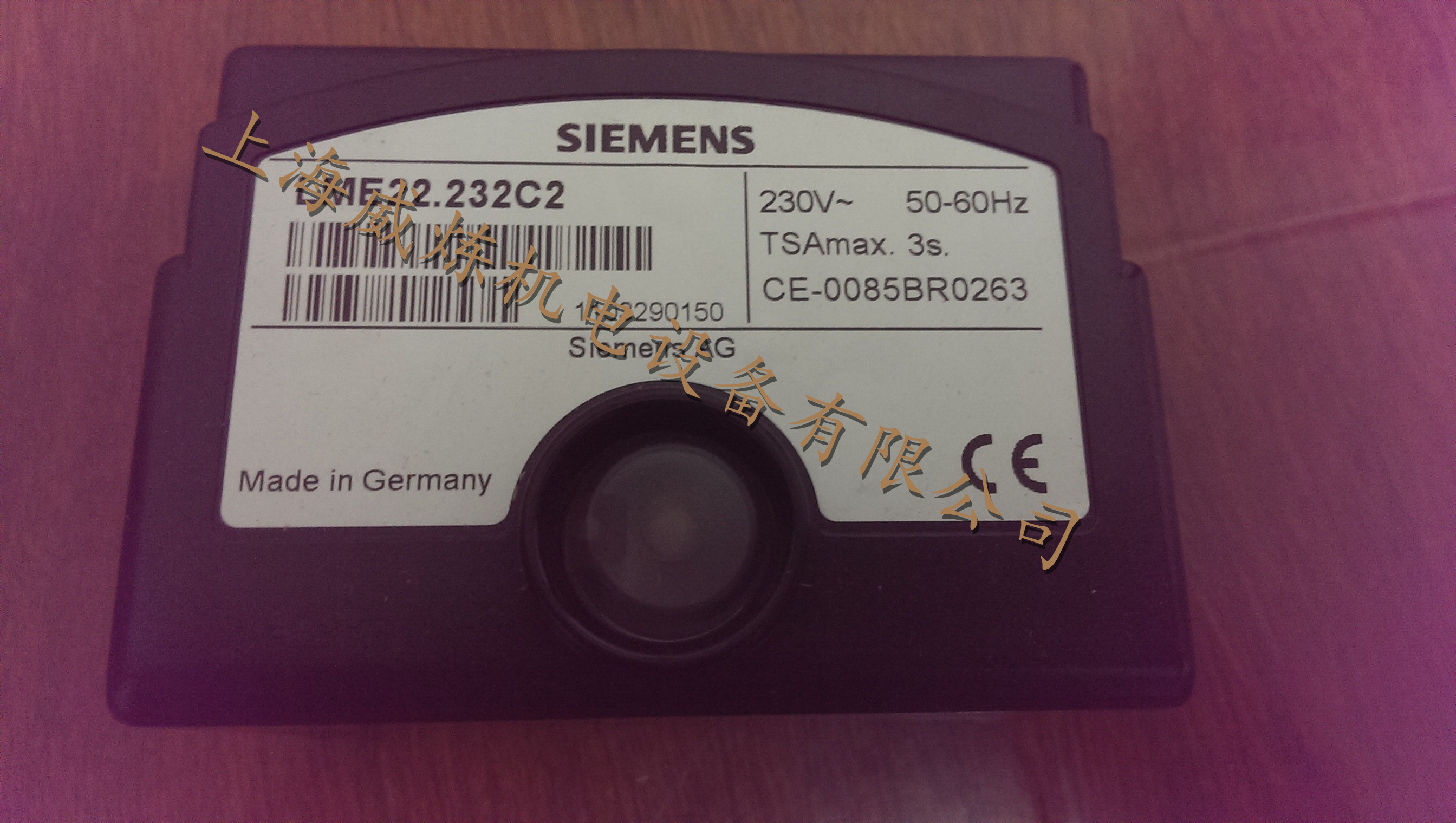

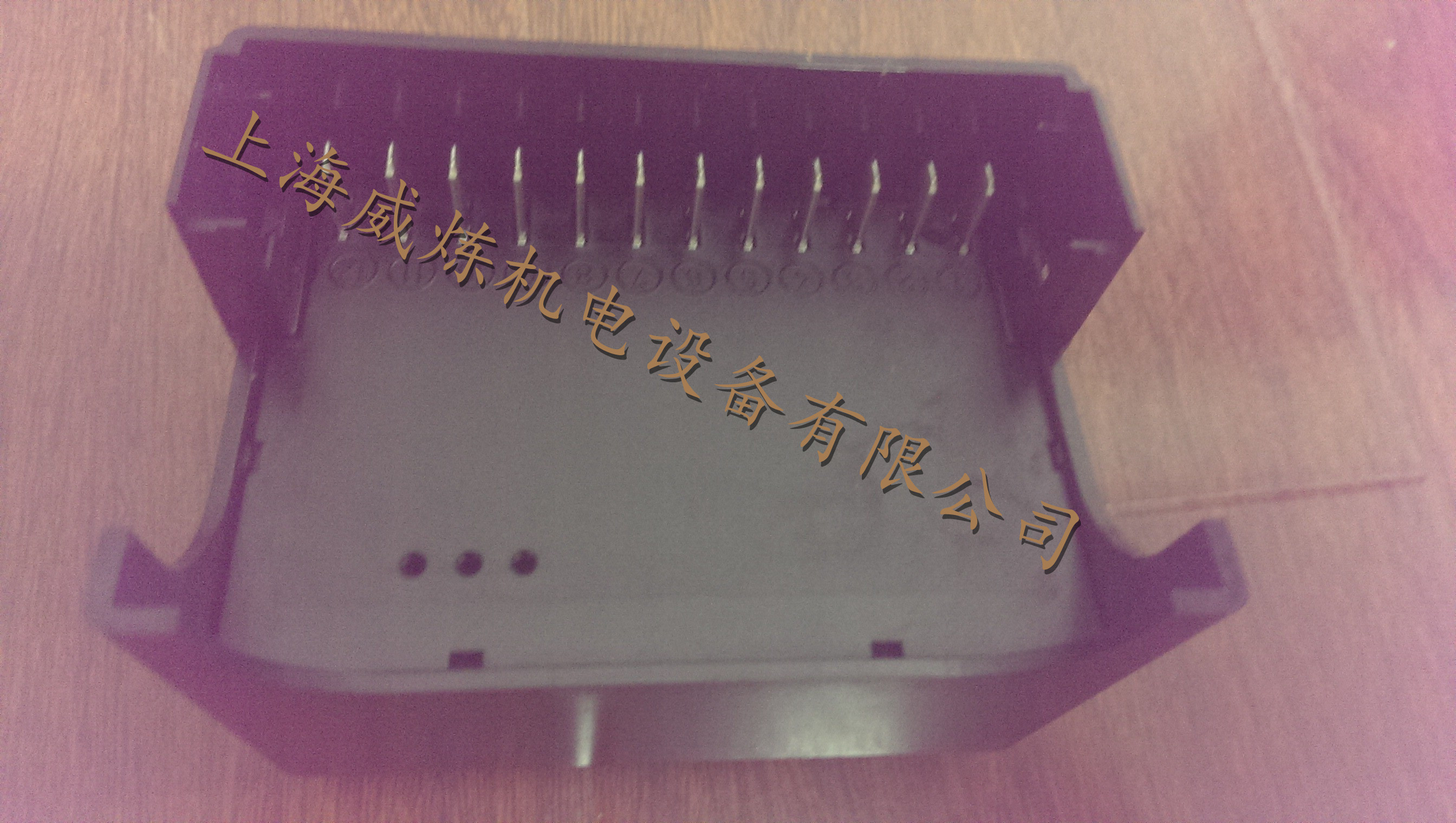

LME系列燃气燃烧器控制器
技术性能及结构特征：
LME…用于单段或双段的燃气燃烧器在启动和间歇式运行期间的监测控制。火焰监控通过离子棒或火焰探测器QRA及辅助设备AGQ3或使用蓝火焰探测器QRC。
LME、LGB、LMG，外型尺寸与安装规格完全相同，根据运行时间以及模式，各有对应使用的型号通用。
该控制器基于微处理器设计，带有通信功能，用于单级或双级中小型燃气燃烧器的控制，间歇运行。
1.燃烧控制器符合EN298标准。
2.强排风燃烧器符合EN676标准。
3.欠压检测。
4.用空气压力开关监测启动和运行时的空气压力。
5.便捷的远程复位。
6.多种颜色显示错误状态和操作状态的信息。
7.限定次数的重复循环。
8.精确的控制顺序是由于使用数字信号处理方式。
9.4小时连续运行后须停机一次。
UV火焰探测器辅助元件：AGQ3.1A27AGQ3.2A27
安装注意事项：
1.控制器单元和其他电缆必须与高压点火电缆分开安装。
2.不要混淆火线和零线。
3.安装开关、保险丝、接地等等，都要遵守当地的规则。
4.必须确认不超过接线柱所能允许的最大电流量。。
5.不得将主电源接到燃烧控制器的输出端子。。
6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。
7.用一个公制螺和放松垫圈保护底盘下的接地套管。。
8.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。 9.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。。
10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。
燃烧器配件相关数据
|
型号
|
tw
min
|
t1
min
|
TSA
max
|
t3n
|
t3
|
t4
|
t22
|
t10
min
|
t11
max
|
t12
max
|
用于代替
|
|
用于单级燃烧器的控制，最大输出120KW
|
|
LME11.330A2
|
2.5
|
30
|
3
|
2
|
2
|
|
|
5
|
|
|
|
|
用于二级燃烧器的控制，小风量预吹扫
|
|
LME21.130A1
|
2.5
|
7
|
3
|
2
|
2
|
8
|
|
5
|
|
|
LGB21.130A17
|
|
LME21.130A2
|
2.5
|
7
|
3
|
2
|
2
|
8
|
|
5
|
|
|
LGB21.130A27
LMG21.130B27
|
|
LME21.230A2
|
2.5
|
20
|
3
|
2
|
2
|
8
|
|
5
|
|
|
LGB21.230A27
LMG21.230B27
|
|
LME21.330A1
|
2.5
|
30
|
3
|
2
|
2
|
8
|
|
5
|
|
|
|
|
LME21.330A2
|
2.5
|
30
|
3
|
2
|
2
|
8
|
|
5
|
|
|
LGB21.330A27
LGB21.330B27
|
|
LME21.350A1
|
2.5
|
30
|
5
|
4
|
2
|
10
|
|
5
|
|
|
LGB21.350A17
|
|
LME21.350A2
|
2.5
|
30
|
5
|
4
|
2
|
10
|
|
5
|
|
|
LMG21.350A27
LGB21.550A27
|
|
LME21.550A2
|
2.5
|
50
|
5
|
4
|
2
|
10
|
|
5
|
|
|
LMG21.550B27
|
|
用于二级燃烧器的控制，大风量预吹扫
|
|
LME22.131A2
|
2.5
|
7
|
3
|
2
|
3
|
8
|
|
3
|
12
|
12
|
LGB22.130A27
LMB22.130B27
|
|
LME22.232A2
|
2.5
|
20
|
3
|
2
|
3
|
8
|
|
3
|
16.5
|
16.5
|
LGB22.230A27
LMG22.230B27
|
|
LME22.233A2
|
2.5
|
20
|
3
|
2
|
3
|
8
|
|
3
|
30
|
30
|
LMG22.230B27
|
|
LME22.331A2
|
2.5
|
20
|
3
|
2
|
3
|
8
|
|
3
|
12
|
12
|
|
|
LME22.331A2
|
2.5
|
20
|
3
|
2
|
3
|
8
|
|
3
|
12
|
12
|
LGB22.330A27
|
|
用于二级燃烧器的控制
|
|
LME23.331A2
|
2.5
|
30
|
3
|
2
|
3
|
8
|
|
3
|
12
|
12
|
LGB32.330A27
|
|
LME23.351A2
|
2.5
|
30
|
5
|
4
|
1
|
10
|
|
3
|
12
|
12
|
LGB32.350A27
|
|
用于大气式燃烧器的控制
|
|
LME44.256A2
|
16
|
9
|
5
|
4
|
2
|
10
|
5
|
|
|
|
LGB41.255A27
|
|
LME44.057A1
|
16
|
9
|
5
|
4
|
2
|
10
|
8
|
|
|
|
LGB41.258A17
|
|
LME44.057A2
|
16
|
9
|
5
|
4
|
2
|
10
|
8
|
|
|
|
LGB41.258A27
|
tw 等待时间 t1 预吹扫时间 TAS 安全点火时间 t3 预点火时间 t3n 后点火时间
t4 《BV1-BV2》或《BV1-LR》间隔 t9 第二安全时间 t10 空气压力信号的检测时间
t11 风门全开时间 t12 风门全关时间
