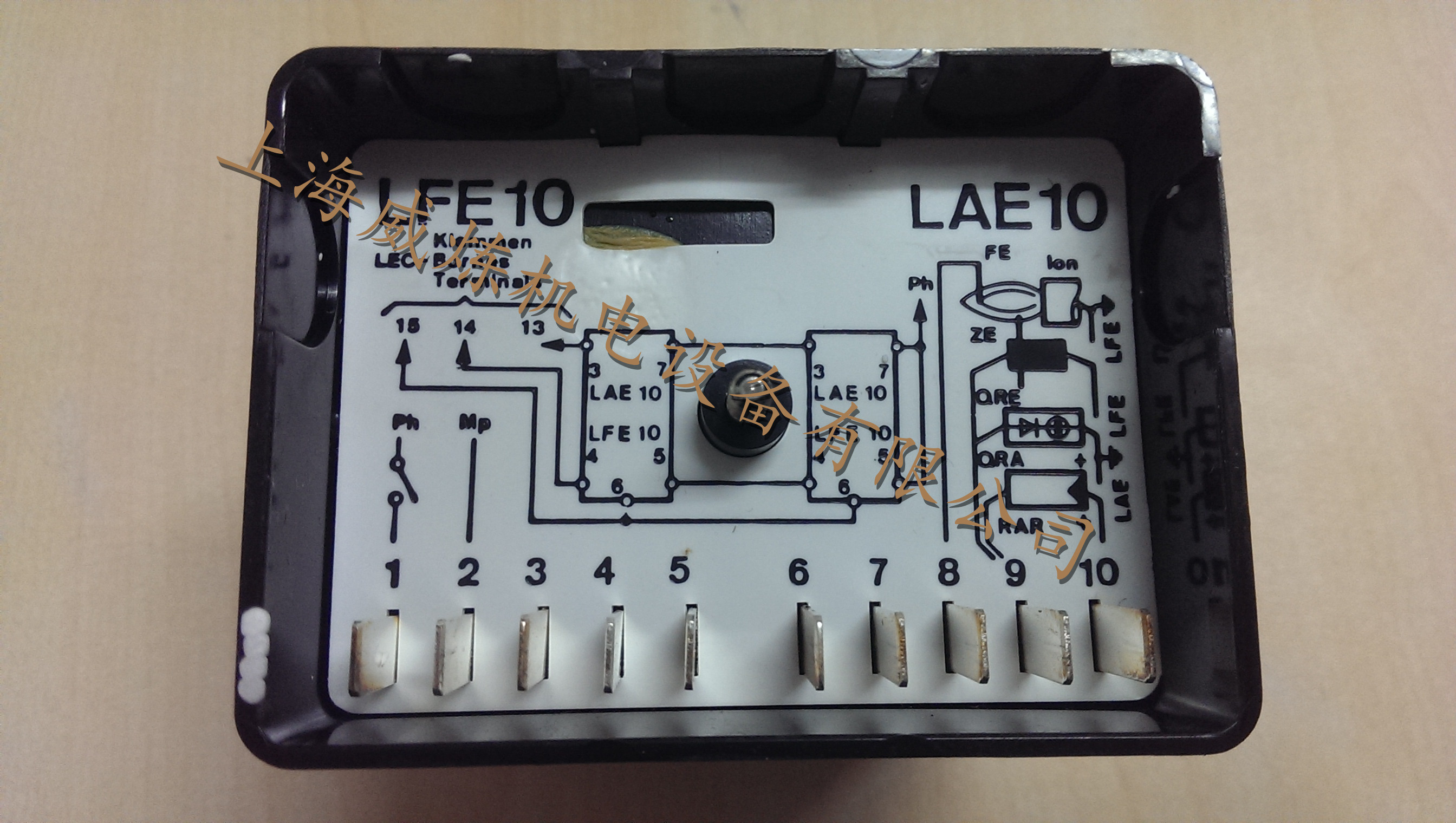

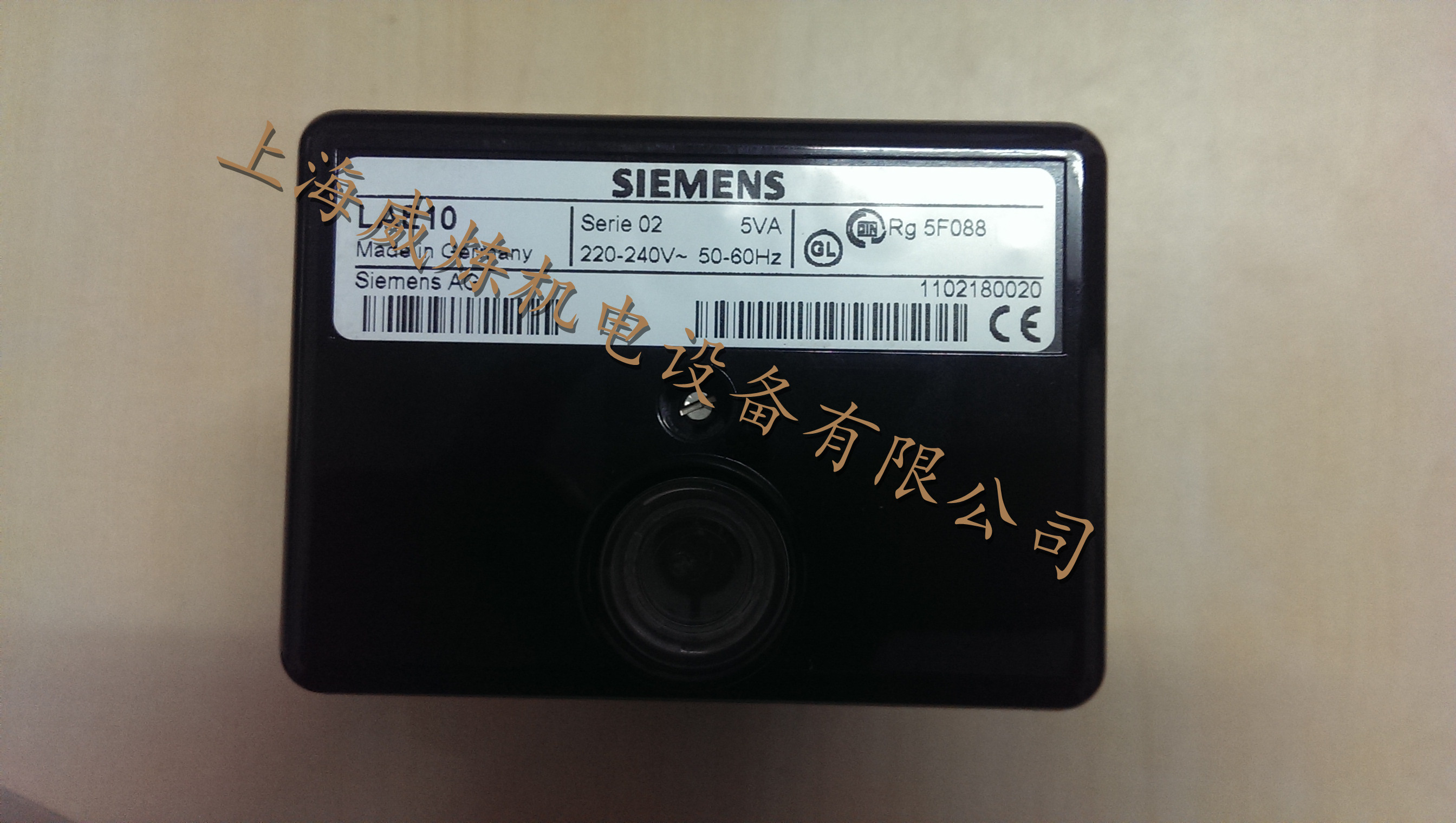

火焰监视器LAE10
LAE10技术性能及结构特征：
LAE10…火焰安全装置 配接硒光管火焰探测器RAR…火焰探测监视燃油火焰，连接电缆长度Max20m。 用于间歇运行的燃油燃烧器,输出类型：2个SPST，
安装注意事项：
1.控制器单元和其他电缆必须与高压点火电缆分开安装。
2.不要混淆相线和中线。
3.安装开关、保险丝、接地等等，都要遵守当地的规则。
4.必须确认不超过接线柱所能允许的最大电流量。
5.不要提供外部的主电压到燃烧控制器的控制输出。
6.从市电电源处用一个all-polar 开关将燃烧控制器隔离出来，至少留3mm的触点间隙。
7.用一个公制螺和放松垫圈保护底盘下的接地套管。
8.在没有使用风机的情况下，一个AGK25必须被连接到控制器的接线柱3上，否则燃烧器不能可靠启动。
9.为安全起见，将中性导线连接到插入块底部的中性分配器或接线柱2。如下所示，燃烧的元件（风机、点火变压器和气阀）如图7435a14所列，必须连接到中性导线上。
10.中性导线和接线柱2之间的连接是在控制单元底部事先连线。
|
|
|
主要参数
|
|
主电压
|
AC220V -15%...AC240V +10%
|
|
AC100V -15%...AC1100V +10%
|
|
主频率
|
50...60Hz ±6%
|
|
外部保险丝
|
10A
|
|
功率
|
4.5VA
|
|
端口额定电流
|
2A
|
|
保护等级
|
IP40
|
|
重量（不含底座）
|
305g
|
|
|
|
环境条件
|
|
运输环境
|
IEC 60 721-3-2
|
|
内部条件
|
class 2K2
|
|
机械条件
|
class 2M2
|
|
温度范围
|
-20...+60ºC
|
|
湿度
|
<95%
|
|
运行环境
|
IEC 60 721-3-3
|
|
内部条件
|
class 3K5
|
|
机械条件
|
class 3M2
|
|
温度范围
|
-20...+60ºC
|
|
湿度
|
<95%
|
|
不得进水
|
|
|
