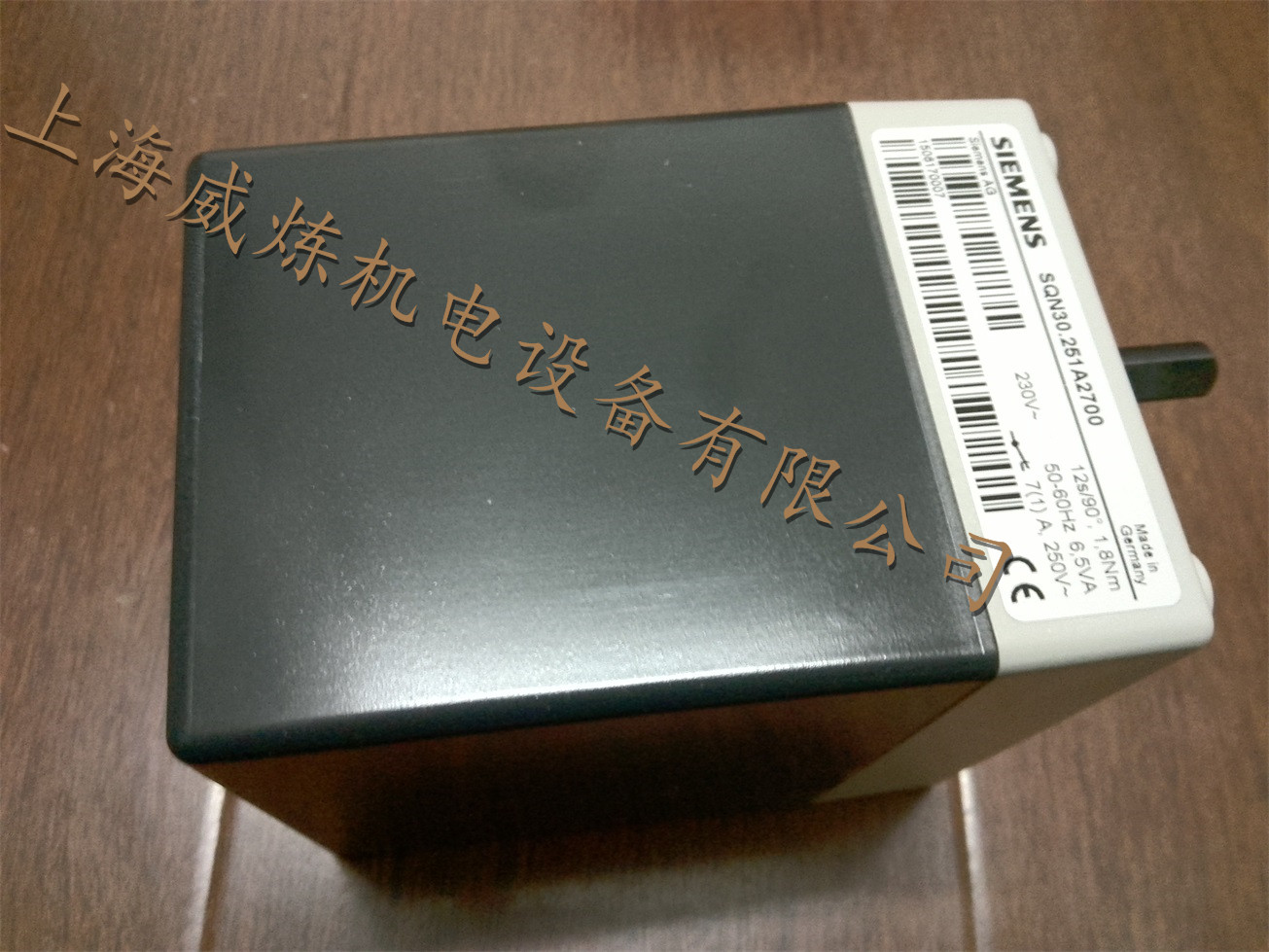

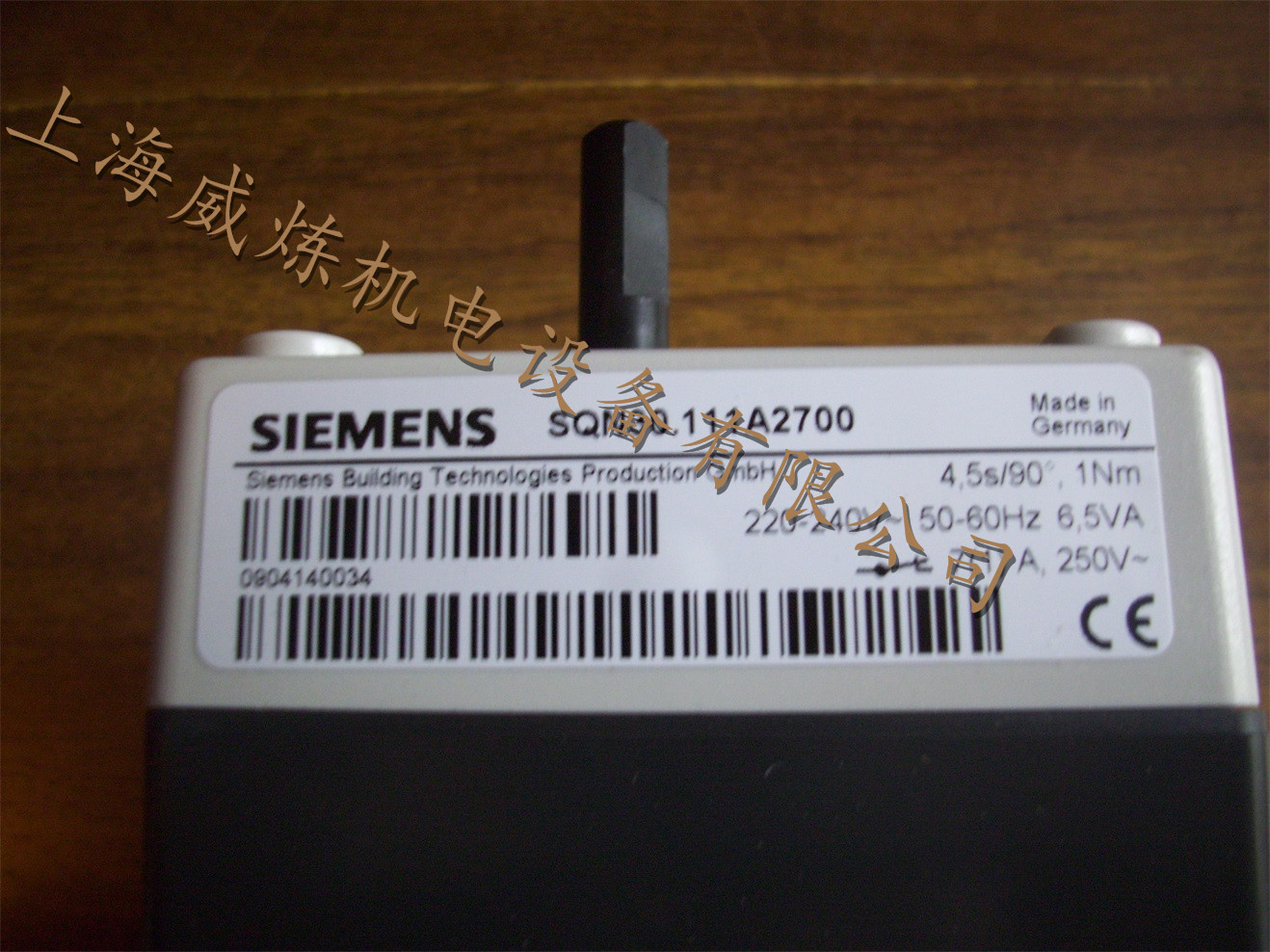

伺服电机SQN31..系列
SQN31…SQN30电动执行机构，即伺服电机，用于中小型燃油或燃气燃烧器的风门挡板或空/燃比控制。顺时针旋转，运行时间4.5S - 30S，凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。
结构特点
□ 执行器外壳- 耐压和抗热塑料壳体组成。 颜色: 黑灰色。
□ 齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入。
□ 带自锁的同步电机。
凸轮触点地调整
□ 使用可调整的凸轮。
□ 凸轮边上的刻度指示凸轮触点的角度。
□ 凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成。
其他
□ 内置的：在齿轮传动机构的一端开头标记。
□ 电器联接：螺丝端子。
□ 传动齿轮：传动齿轮带自润滑并且无需维护。
□ 驱动轴：与传动机构的前端顺利吻合。
燃烧器配件常用规格相关数据
|
型号
|
工作电源
VAC
|
运行
时间
s90°
50Hz
|
运转
转距
max.NM
|
保持
转距
NM
|
继电器Pcs
|
附加开关Pcs
|
驱动轴类型
|
电位器
装配
|
|
SQN31.101A2700
|
AC220..240V
|
4.5
|
1
|
0.8
|
/
|
3
|
0
|
不可以
|
|
SQN31.111A2700
|
AC220..240V
|
4.5
|
1
|
0.8
|
1
|
2
|
0
|
不可以
|
|
SQN31.111A2760
|
AC220..240V
|
4.5
|
1
|
0.8
|
2
|
2
|
6
|
不可以
|
|
SQN31.121A2700
|
AC220..240V
|
4.5
|
1
|
0.8
|
2
|
1
|
0
|
不可以
|
|
SQN31.121A2730
|
AC220..240V
|
4.5
|
1
|
0.8
|
2
|
1
|
3
|
不可以
|
|
SQN31.121A2760
|
AC220..240V
|
4.5
|
1
|
0.8
|
2
|
1
|
6
|
不可以
|
|
SQN31.151A2700
|
AC220..240V
|
4.5
|
1
|
0.8
|
2
|
3
|
0
|
不可以
|
|
SQN31.151A2730
|
AC220..240V
|
4.5
|
1
|
0.8
|
2
|
3
|
3
|
不可以
|
|
SQN31.221A2700
|
AC220..240V
|
12
|
1.8
|
1.8
|
2
|
1
|
0
|
不可以
|
|
SQN31.221A2730
|
AC220..240V
|
12
|
1.8
|
1.8
|
2
|
1
|
3
|
不可以
|
|
SQN31.251A2700
|
AC220..240V
|
12
|
1.8
|
1.8
|
2
|
3
|
0
|
不可以
|
|
SQN31.251A2730
|
AC220..240V
|
12
|
1.8
|
1.8
|
2
|
3
|
3
|
不可以
|
|
SQN31.351A2700
|
AC220..240V
|
15
|
1.8
|
1.8
|
2
|
3
|
0
|
不可以
|
|
SQN31.401A2700
|
AC220..240V
|
30
|
3
|
3
|
/
|
3
|
0
|
不可以
|
|
SQN31.401A2730
|
AC220..240V
|
30
|
3
|
3
|
/
|
3
|
3
|
不可以
|
|
SQN31.401A2760
|
AC220..240V
|
30
|
3
|
3
|
/
|
3
|
6
|
不可以
|
|
SQN31.411A2700
|
AC220..240V
|
30
|
3
|
3
|
1
|
3
|
0
|
不可以
|
|
SQN31.411A2730
|
AC220..240V
|
30
|
3
|
3
|
1
|
3
|
3
|
不可以
|
|
SQN31.762A2700
|
AC220..240V
|
23
|
2.5
|
2.5
|
2
|
2
|
0
|
不可以
|
|
SQN31.941A2700
|
AC220..240V
|
120
|
6
|
6
|
1
|
2
|
0
|
不可以
|
|
SQN31.201A2730
|
AC220..240V
|
12
|
1.8
|
1.8
|
/
|
3
|
3
|
不可以
|
|
SQN31.402A2700
|
AC220..240V
|
30
|
3
|
3
|
/
|
3
|
0
|
可以
|
|
SQN31.102A2700
|
AC220..240V
|
4.5
|
1
|
0.8
|
/
|
3
|
0
|
可以
|
|
SQN31.201A2700
|
AC220..240V
|
12
|
1.8
|
1.8
|
/
|
3
|
0
|
可以
|
|
SQN31.252A2700
|
AC220..240V
|
12
|
1.8
|
1.8
|
2
|
1
|
0
|
可以
|
|
燃烧器配件常用规格相关数据
|
型号
|
工作电源
VAC
|
运行
时间
s90°
50Hz
|
运转
转距
max.NM
|
保持
转距
NM
|
继电器Pcs
|
附加开关Pcs
|
驱动轴类型
|
电位器
装配
|
|
SQN30.111A2700
|
220..240
|
4.5
|
1
|
0.8
|
1
|
2
|
0
|
不可以
|
|
SQN30.111A3500
|
220..240
|
4.5
|
1.5
|
0.8
|
1
|
2
|
0
|
不可以
|
|
SQN30.121A2700
|
220..240
|
4.5
|
1
|
0.8
|
2
|
1
|
0
|
不可以
|
|
SQN30.121A3500
|
220..240
|
4.5
|
1.5
|
0.8
|
2
|
1
|
0
|
不可以
|
|
SQN30.131A2700
|
220..240
|
4.5
|
1
|
0.8
|
2
|
1
|
0
|
不可以
|
|
SQN30.151A2700
|
220..240
|
4.5
|
1
|
0.8
|
2
|
1
|
0
|
不可以
|
|
SQN30.251A2700
|
220..240
|
12
|
18
|
1.5
|
2
|
1
|
0
|
不可以
|
|
SQN30.401A2700
|
220..240
|
30
|
3
|
3
|
/
|
3
|
0
|
不可以
|
|
SQN30.401A2730
|
220..240
|
30
|
3
|
3
|
/
|
3
|
3
|
不可以
|
|
SQN30.431A2700
|
220..240
|
30
|
3
|
3
|
2
|
1
|
0
|
不可以
|
|
SQN30.451A2700
|
220..240
|
30
|
3
|
3
|
2
|
1
|
0
|
不可以
|
|
SQN30.402A2700
|
220..240
|
30
|
3
|
3
|
/
|
3
|
0
|
可以
|
|
SQN30.402A2730
|
220..240
|
30
|
3
|
3
|
/
|
3
|
3
|
可以
|
|
SQN30.402A2760
|
220..240
|
30
|
3
|
3
|
/
|
3
|
6
|
可以
|
|
|
