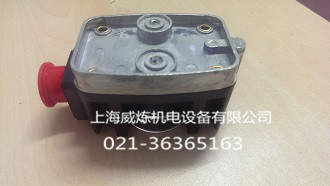

| QPL15...系列燃气压力监测器
品牌：SIEMENS(西门子)
产地：德国 |
| 产品介绍 |
压力监测器QPL15...系列产品是适用于SIEMENS复式调节器的紧凑式压力监测器
- 适用于当压力实际值改变为所调整的开关点（额定值）时，电路的开、关和转换

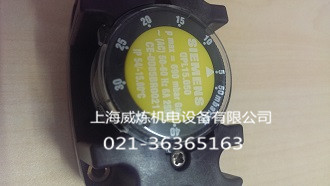

- 开关点可以在刻度盘上进行调整，方便省时，无需使用压力计
- 多种安装方式，既可以直接安装在外壳上，也可以通过适配器安装
- 适用于燃气类1，2，3中的燃气以及其他中性气态介质
- 可以在过压区工作，无需辅助能量
- 压力波动时，反应时间短
|
| 型号表 |
| 型号 |
调整范围mbar |
压力开关的公差mbar |
| QPL15.003 |
0.7 - 3 |
<0.5 |
| QPL15.010 |
2 - 10 |
<1 |
| QPL15.050 |
5 - 50 |
<3 |
| QPL15.150 |
10 - 150 |
<5 |
| QPL15.500 |
100 - 500 |
<5 | | |
| 技术参数 |
| 最大工作过压 |
690 mbar |
| 压力连接 |
在压力监测器的底部的O型环状法兰连接 |
| 测量连接 |
ø9，可用长度为10mm，带闭锁螺丝 |
| 温度范围 |
| 环境温度 |
-20ºC到+60ºC |
| 介质温度 |
-40ºC到+60ºC |
| 储存温度 |
-20ºC到+60ºC | |
| 材料 |
| 外壳 |
压铸铝 |
| 开关部件 |
聚酰胺（PA） |
| 膜片 |
丁二烯-丙烯晴橡胶碱 |
| 操作接触部件 |
纯银 | |
| 操作电压 |
|
| 额定电流 |
| 交流电最小20mA |
直流电最小20mA |
| 交流电最大6A |
直流电最大1A | |
| 电路连接 |
根据符合DIN EN 175 301-803的接线盒的插接件。3级，保护绝缘，无接地 |
| 防护等级 |
IP54 |
| 调整公差 |
开关点偏差可为额定值±15%，在压力上升，膜片位置垂直时进行校 | |
