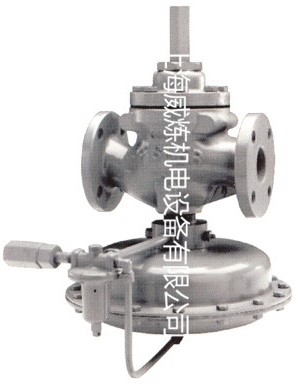

1098- EGR 型调压器
● 指挥器式高压调压器,为大容量和精确控制的工程要求而设计 |
|
| 阀体尺寸 | A | D (mm) |
G (mm) |
R (mm) |
Z | AR (mm) | |||
| 螺纹连接 铸铁阀体或 600RF铸钢阀体 |
125B FF铸铁阀体或150RF 铸钢阀体 |
250B FF铸铁阀体或300RF 铸钢阀体 |
铸铁阀体 (mm) |
铸钢阀体 (mm) | |||||
| 1 | 210 | 184 | 197 | 98 | 219 | 103 | 305 | 349 | 76 |
| 2 | 286 | 254 | 267 | 116 | 232 | 103 | 338 | 383 | 79 |
| 3 | 337 | 298 | 318 | 135 | 287 | 129 | 419 | 464 | 98 |
| 4 | 394 | 352 | 368 | 167 | 322 | 129 | 486 | 536 | 130 |
| 6 | 508 | 451 | 473 | 205 | 346 | 203 | 514 | 591 | 168 |
| 执行机构 | C | E | H | ||
| 调压器型号尺寸 | mm | Mm | mm | mm | |
| 1098 | 30 | 289 | 144 | 200 | |
| 1098H | 30 | 289 | 154 | ||
| 1098 | 40 | 333 | 146 | ||
| 1098 | 70 | 537 | 189 | 300 | |
|
单位:mm ![]() |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
