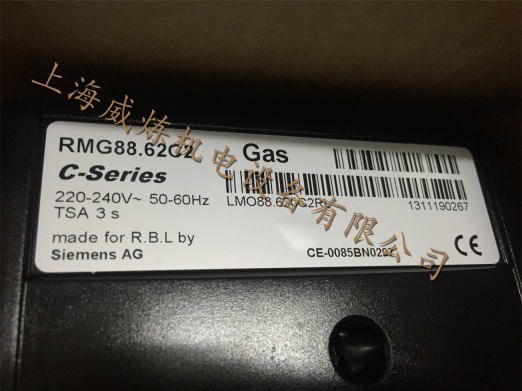

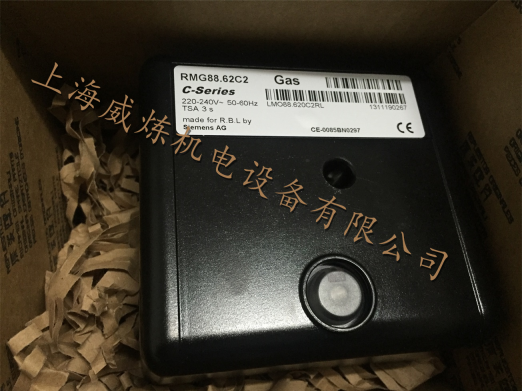

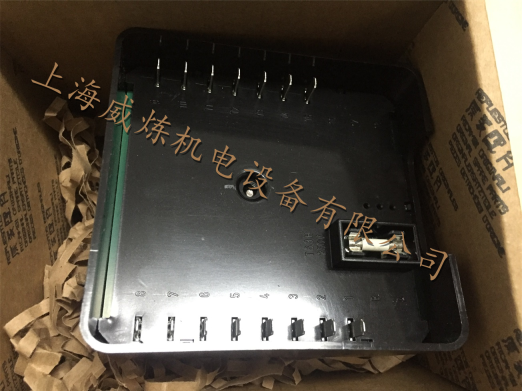

RMG/M88.62A2燃烧器控制器
技术性能及结构特征：
用于RIELLO利雅路燃气燃烧器，比例调节燃烧器的控制。
基于微处理控制器的原理设计。可用于一段或多段火控制，强制通风、间歇运行，用于燃气燃烧器的监控。是西门子根据利雅路的技术要求设计并制造。
强制通风燃气燃烧器符合EN298标准。
安装注意事项：
1.控制器各端子接线必须与高压点火电缆严格绝缘。
2.不要混淆火线和零线。
3.安装开关、保险丝、接地等等，都要遵守电工的接线规则。
4.必须确认不超过接线端子所能允许的最大电流量。
5.不得将输入电源接到燃烧控制器的输出端子。
在端子连接处进行改线等相关工作前，完全切断供电。
6.复位按钮承受压力不得超过10N。
7.离子线不得超过一米，以免减弱电流。
7.离子针与地之间的电阻不小于50MΩ。
燃烧器配件相关数据
|
类型
|
电压
|
TW
max
|
TSA
max
|
T1
min
|
T3N
min
|
T4
min
|
T10
min
|
T11
min
|
T12
min
|
运行时火焰
消失的反应
|
|
RMG88.62A1
|
110V
|
2s
|
3s
|
25s
|
2s
|
10s
|
10s
|
..
|
15s
|
锁定
|
|
RMG88.62A2
|
220V
|
2s
|
3s
|
25s
|
2s
|
10s
|
10s
|
..
|
30s
|
锁定
|
|
RMG/M88.62A2
|
220V
|
2s
|
3s
|
20s
|
2s
|
10s
|
10s
|
35s
|
30s
|
锁定
|
色码表
|
工作顺序
|
色码
|
颜色
|
|
TW等等待状态
|
○○○○○○○○○○○
|
灭
|
|
燃油：燃油预热器工作
燃气：吹扫
|
●…………………………
|
黄色
|
|
点火阶段，点火控制
|
●○●○●○●○●○●
|
黄色-灭
|
|
运行，火焰正常
|
□…………………………
|
绿色
|
|
运行，火焰较少
（当火检探头电流降低到安全运行推荐值以下时）
|
□○□○□○□○□○□○
|
绿色-灭
|
|
低电压
|
●▲●▲●▲●▲●▲●
|
黄-红
|
|
故障，报警
|
▲…………………………
|
红
|
|
虚假火焰
|
▲□▲□▲□▲□▲□▲
|
红-绿
|
|
错误代码输出
|
▲▲○▲▲○▲▲○
|
红-灭
|
