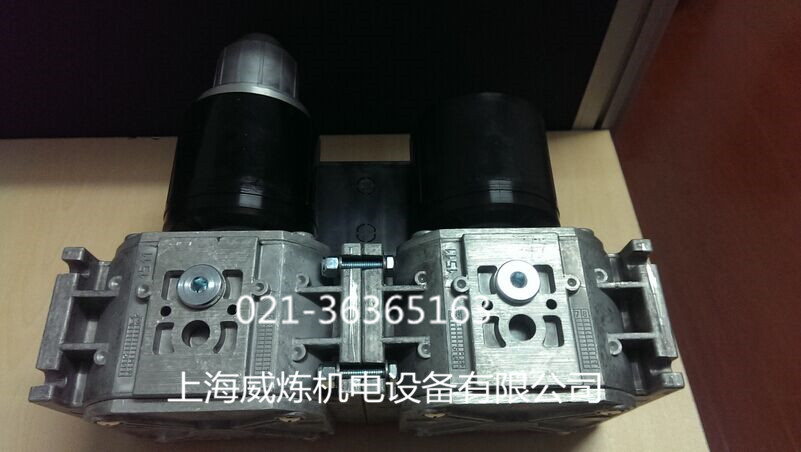

GVC系列燃气多功能组合阀 意大利(brahma)布拉马

发布时间:2019/12/31 14:30:47人气:462来源:威炼

BRAHMA燃气电磁阀GVC系列常用规格与相关参数



系统通常有一个快开电磁阀及慢开电磁阀,通过一个O型环和一个合适固定底座连接固定组合而成.

该装置可与旁通阀和/或一个燃气压力开关做固定连接或可调连接,部件间通过塑料硬质电路进行电路连接.

组合系统和控制单元通过一个四级MPM栓连接,极大的地方便了应用中的连接,在安装和使用的中,工作电压通过一个光线指示器显示。

适用于1、2、3类和其它中性气态介质。

常用规格型号

□ GVC15*S*SRD*P 组合阀,快开可调

□ GVC25*S1*SR1Z*SRD*P 多功能组合阀(双段,快快)

□ GVC 30*S2*L2 *S(SR-L) 多功能组合阀(双段,快慢)

□ GVC40*S*L*S(SR-L) 多功能组合阀(双段,快慢)

□ GVC40*S*L 多功能组合阀 单段(无旁通阀)

燃烧器配件相关参数

型号 操作压力
mbar
空口直径
mm
连接口 消耗
(每个阀)
230Vac
功耗
(每个阀)
110Vac
GV/GVC15*S*S 0 - 500? 15 G1/2" 20VA 18VA
GVC15*S*L 0 - 250 15 G1/2" 20VA 18VA
GV/GVC25*S1*S1 0 - 100 25 G3/4" 20VA 18VA
GV/GVC25*S1*L1 0 - 50 25 G3/4" 25VA in progress
GV/GVC25*S3*S3 0 - 500 25 G3/4" 36W 33W
GV/GVC25*S3*L3 0 - 350 25 G3/4" 36W 33W
GV/GVC30*S2*S2 0 - 350 30 G1" 36W 33W
GV/GVC30*S2*L2 0 - 200 30 G1" 36W 33W
GV/GVC30*S5*S5 0 - 500 30 G1" 36W 33W
GV/GVC30*S5*L5 0 - 350 30 G1" 36W 33W
GV/GVC40*S*S 0 - 200 40 G1 1/2" 20-70w not available
GV/GVC40*S*L 0 - 200 40 G1 1/2" 37-138w not available

BRAHMA燃气电磁阀GVC系列型号代码释义

燃气阀类型 GVC
GV
连接组合阀
无连接的组合阀
安装尺寸
采用EG系列单阀组合
15
25
30
40
安装内螺纹Pp1/2,内部阀孔φ15mm
安装内螺纹Pp34,内部阀孔φ25mm
安装内螺纹Pp1,内部阀孔φ30mm
安装内螺纹Pp1 1/2,内部阀孔φ40mm
*第一个阀开启方式 S
SR
L
快开阀
快开流量调节
慢开阀,带流量调节器
第二个阀门 同第一个燃气阀 同第一个燃气阀
旁通阀类型 S
SR
L
快开阀
快开,可调流量
慢开阀,带流量调节器
旁通阀位置 D
S
右侧
左侧
旁通阀公称尺寸 15
20
阀口同EG15
同EG25
压力开关类型 P
PG
固定压力开关
压力可调压力开关
电源类型 110/50-60
230/50-60
110V50-60Hz
230V50-60Hz



说明书:BRAHMA GVC..电磁阀.pdf
