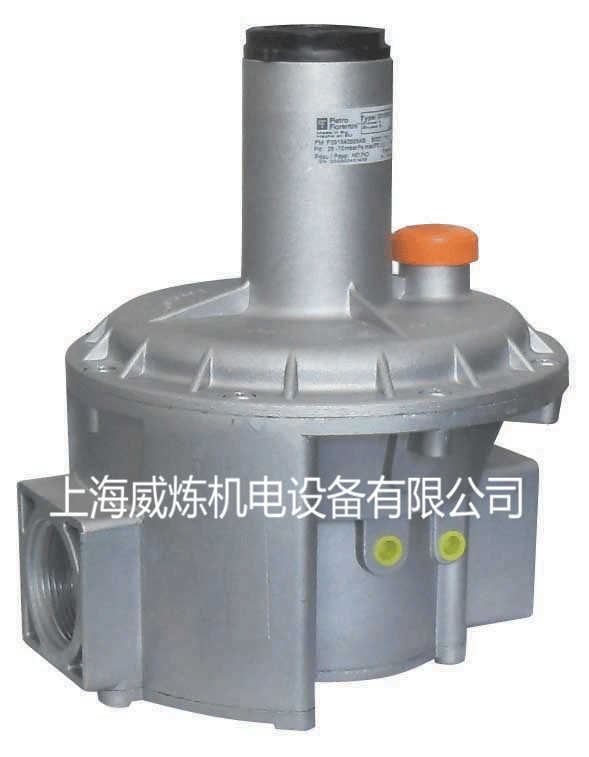

意大利FiorenIini过滤器内置型燃气压力稳压器的制作均符合uNlEN 88一cLASS“A2”标准。(天然气、无腐蚀性气体及空气)适用范围意大利FiorenIini过滤器内置型燃气压力稳压器均是按uNl EN 88一cLASS“A2”GR0uP2标准要求设计而制造的产品.可适用于登录在[)VGW 260/1标准的各种燃气(天然气(LNG)、液化石油气(LPG)、城市煤气、沼气)无腐蚀性气体及空气管网上。它不仅广泛适用于混合式或复合式燃烧器供气管网上.而且适用于工业用、非工业用煤气、沼气、天然气(L N G)、液化石油气 (LPG)、无腐蚀气体及空气等气体的供应管网或支网上 |
| |
| |
| | | | | |
|
|
适用范围 意大利FiorenIini压力稳压器是属直动式稳压器.它主要通过出口 压力和预先设定的调整弹簧间的直接比较值来调整稳定出口压 力。影响出口压力变化的最低及最高进口压力变化由稳压器内置 三重安全隔膜来保障。 一切稳压器均内置超压减负管.并在进口处附有RP 1/4”螺纹 接口测压孔塞及过滤装置。 技术参数 ●工作压力范围:+2 5 mba一+500 mbar(0.25 l<pa一50 l<pa) ●进口最大允许压力:Ps 1 bar(100。Kpa) ●稳压范围:5—300 mbar(0.5 l<pa一30。Kpa)(参照弹簧图) ●螺纹接口:1/2”“2” ●法兰接口:DN25”DNl00 ●稳压精度:±1 5% ●关闭压力:进口设定压力的SG 1 5%一25% ●使用气体:天然气(LNG)、液化石油气(LPG)、城市煤气、沼气、无 腐蚀性气体及空气 ●适用温度:一1 5”600C ●压力等级: PN l ●螺纹及法兰规格:DlN2999 lS07/1 DlN2633 PN 1 6 ●燃气等级:1“2、3 ●过滤等级:≤50 μm |
|
|
材 质 本体及盖:铝合金UNl 5076/3051 膜片及密封:腈基橡胶(Nitrilic rubber)DlN 278—3535/1 内部构成:Delrin—aisi304 选用要素 稳压器的流量不能按产品的接口直径来选定.一定要按动作差压 来选定.要注意这一点 选定稳压器的三要素: ①进口压力 ②出口压力 ③流量 注:安全隔膜上标记之流量.已考虑不可预测之差压 选择步骤及注意事项 进口压力不能超出进口最大允许压力.为达到最佳工作效果.压力降应为气体通过稳压器因摩擦而产生的压力损失(△P)。(见压 力损失一流量曲线图表) 压力损失△P=进口压力(P1)与出口压力(P2)的差值 例如:进口压力P1_30mbar. 出口压力P2=25 mbar. 流量Q=100Nm3/h(天然气) 选择适用稳压器如下: 1)计算压力损失△P=30—25=5 mbar 2)从纵轴(压力损失)上查找到5 mbar这一点划一条水平线直到与从流量值(天然气100Nm3/h)引出的垂线相交于一点。 3)此点右边线所示稳压器即可 |
|
|
|
|
MOD |
RP |
bar |
L |
B |
H1 |
H2 |
H3 |
E |
C |
31051 |
1/2" |
1 |
113 |
96 |
109 |
33 |
245 |
60 |
42 |
31052 |
3/4" |
1 |
109 |
96 |
109 |
33 |
245 |
60 |
42 |
31053 |
1" |
1 |
109 |
96 |
109 |
33 |
245 |
60 |
42 |
31150 |
1/2" |
1 |
138 |
140 |
138 |
37 |
260 |
110 |
45 |
31151 |
3/4" |
1 |
134 |
140 |
138 |
37 |
260 |
110 |
45 |
31152 |
1" |
1 |
134 |
140 |
138 |
37 |
260 |
110 |
45 |
31153 |
1"1/4 |
1 |
194 |
208 |
210 |
45 |
400 |
165 |
68 |
31154 |
1"1/2 |
1 |
194 |
208 |
210 |
45 |
400 |
165 |
68 |
31055 |
2" |
1 |
236 |
262 |
266 |
50 |
480 |
210 |
78 |
|
|
|
|

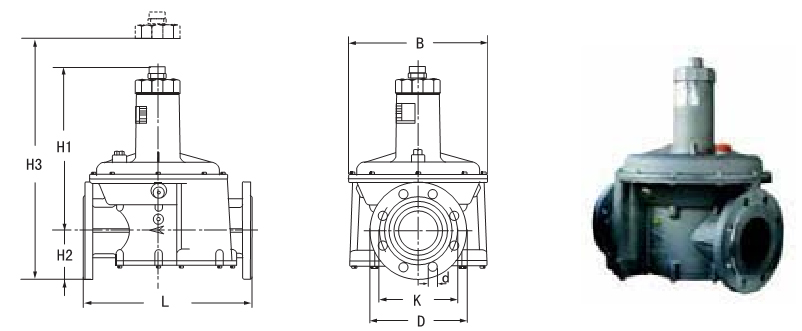

Dn |
bar |
L |
B |
H 1 |
H 2 |
H 3 |
D |
k |
d |
n° |
31152/F |
25 |
1 |
235 |
140 |
138 |
58.5 |
282 |
114 |
85 |
14 |
4 |
31153/F |
32 |
1 |
286 |
192 |
210 |
70 |
425 |
140 |
100 |
18 |
4 |
31154/F |
40 |
1 |
311 |
192 |
210 |
75 |
425 |
150 |
110 |
18 |
4 |
31155/F |
50 |
1 |
352 |
242 |
266 |
82.5 |
513 |
165 |
125 |
18 |
4 |
31156/F |
65 |
1 |
350 |
285 |
335 |
93 |
630 |
185 |
145 |
18 |
4 |
31157/F |
80 |
1 |
350 |
285 |
335 |
100 |
640 |
200 |
160 |
18 |
8 |
31158/F |
100 |
1 |
415 |
352 |
782 |
110 |
770 |
220 |
180 |
18 |
8 | |
|
|
Dn |
bar |
L |
B |
H 1 |
H 2 |
H 3 |
D |
k |
d |
n° |
30152/F |
25 |
1 |
235 |
140 |
138 |
58.5 |
282 |
114 |
85 |
14 |
4 |
30153 |
32 |
1 |
286 |
192 |
210 |
70 |
425 |
140 |
100 |
18 |
4 |
30154 |
40 |
1 |
311 |
192 |
210 |
75 |
425 |
150 |
110 |
18 |
4 |
30155 |
50 |
1 |
352 |
242 |
266 |
82.5 |
513 |
165 |
125 |
18 |
4 |
30156 |
65 |
1 |
290 |
285 |
335 |
93 |
670 |
185 |
145 |
18 |
4 |
30157 |
80 |
1 |
310 |
285 |
335 |
100 |
670 |
200 |
160 |
18 |
8 |
30158 |
100 |
1 |
350 |
352 |
392 |
110 |
780 |
220 |
180 |
18 |
8 | |
