●适用范围 意大利Fiorentini燃气压力稳压器是按uNl EN 88一cLASS“A2” GR0UP2标准要求设计而制造的产品.可适用于登录在[)VGW 60/1标准的各种燃气(天然气(LNG)、液化石油气(LPG)、城 市煤气、沼气)等无腐蚀性气体及空气管网上。 它不仅广泛适用于混合式或复合式燃烧器供气管网上.而且适用 于工业用、非工业用煤气、沼气、天然气(LNG)、液化石油气(LPG)、 无腐蚀气体及空气等气体的供应管网或支网上
●技术特性
意大利fiorentini燃气压力调压器是属直动式调压器,它主要通过出口压力和预先设定的调整弹簧见的直接比较值来调整压力。影响出口压力变化的最低及最高进口压力变化由调压器内置三重安全隔膜来保障。一切调压器均内置超压减负管,并在进口处附有RP1/4"螺纹接口测压孔塞。 ●材质
本体及盖:铝合金UNI5076/3051 膜片及密封:晴基橡胶(Nitrilic rubber)DIN 278-3535/1 内部构成:Delrin-aisi304 |
|
|
●技术参数 ①工作压力范围:+2 5 mbar一十500mbar(0.25。Kpa“50。Kpa) ②进口最大允许压力:Ps 1 bar(100 lKpa) ③稳压范围:5—300 mbar(0.5 l<pa~30。Kpa) ④螺纹接口:Rp 1/2~2” ⑤法兰接口:DN25“DNl00 ⑥稳压精度:±1 5% ⑦关闭压力:进口设定压力的SG 1 5%一25% ⑧使用气体:天然气(LNG)、液化石油气(LPG)、城市煤气、 ⑨沼气等无腐蚀性气体及空气 ⑩适用温度:一1 5”600C ⑾压力等级:PN l ⑿螺纹及法兰规格:DlN2999 lS07/1.DlN2633 PN.1 6 ⒀燃气等级:1“2、3 ●选用要素
调压器的流量不能按摩产品的接口直径来选定,一定要按动作差压来选定,要注意这一点。 选定调压器的三要素: ①进口压力 ②出口压力 ③流量 注:安全隔膜上标有流量,已考虑不可预测之压力 |
|
|
|
|

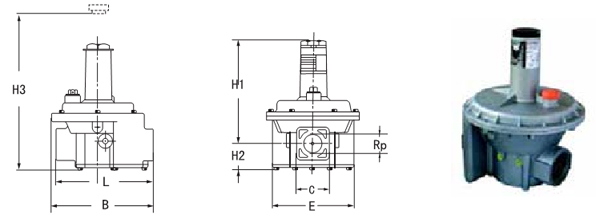

MOD |
RP |
bar |
L |
B |
H1 |
H2 |
H3 |
E |
C |
30051 |
1/2" |
1 |
105 |
96 |
109 |
33 |
245 |
51 |
42 |
30052 |
3/4" |
1 |
101 |
96 |
109 |
33 |
245 |
51 |
42 |
30053 |
1" |
1 |
101 |
96 |
109 |
33 |
245 |
51 |
42 | |
|
|
|

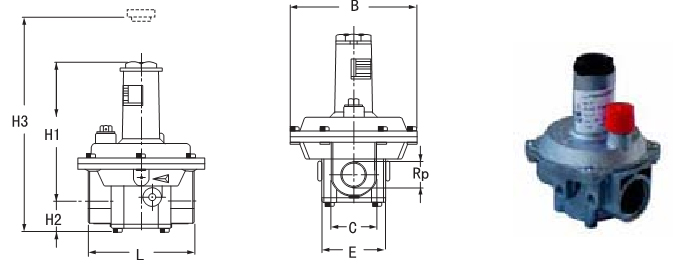

RP |
bar |
L |
B |
H1 |
H2 |
H3 |
E |
C |
30150 |
1/2" |
1 |
138 |
140 |
138 |
37 |
260 |
110 |
45 |
30151 |
3/4" |
1 |
134 |
140 |
138 |
37 |
260 |
110 |
45 |
30152 |
1" |
1 |
134 |
140 |
138 |
37 |
260 |
110 |
45 |
30153 |
1"1/4 |
1 |
194 |
208 |
210 |
45 |
400 |
165 |
68 |
30154 |
1"1/2 |
1 |
194 |
208 |
210 |
45 |
400 |
165 |
68 |
30155 |
2" |
1 |
236 |
262 |
266 |
50 |
480 |
210 |
78 | |
|
|
|

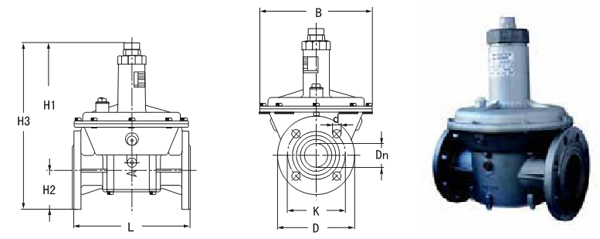

Dn |
bar |
L |
B |
H 1 |
H 2 |
H 3 |
D |
k |
d |
n° |
30152/F |
25 |
1 |
235 |
140 |
138 |
58.5 |
282 |
114 |
85 |
14 |
4 |
30153 |
32 |
1 |
286 |
192 |
210 |
70 |
425 |
140 |
100 |
18 |
4 |
30154 |
40 |
1 |
311 |
192 |
210 |
75 |
425 |
150 |
110 |
18 |
4 |
30155 |
50 |
1 |
352 |
242 |
266 |
82.5 |
513 |
165 |
125 |
18 |
4 |
30156 |
65 |
1 |
290 |
285 |
335 |
93 |
670 |
185 |
145 |
18 |
4 |
30157 |
80 |
1 |
310 |
285 |
335 |
100 |
670 |
200 |
160 |
18 |
8 |
30158 |
100 |
1 |
350 |
352 |
392 |
110 |
780 |
220 |
180 |
18 |
8 | |
|
