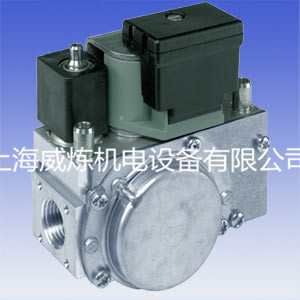

GB-WND 055 D01
集成式燃气-空气比控制系统,带大 功率,以 DUNGS 零压多功能调节器 GB-ND 055 D01 为主,符合 EN 126 标准的规定,可用于调节或者多级工 作模式:
- 气动组合控制,零压运行模式,集成 有信号放大器
- 调节范围可达 1:10
- 可干预流动特性并降低谐振
- 通过伺服调节器修正燃气/空气比例偏差
- 通过节流阀限制最大流量,滞后作用极小,换用其它种类燃气时无需 更换引射器- 最大输入压力可达65 mbar
- 可根据已有应用和设计条件,通过 调整系统组件进行优化 可提供左 侧和右侧阀门结构型式
GB-(LEP) 055 D01
符合 EN 126 标准的多功能调节器, 适用于全自动工作模式:
- 单级工作方式或者两级工作方式,有点火负载
- 可快速或者慢速开启,起动燃气流量可调
- 采用带有伺服调节器的压力调节单元,体积流量恒定
- 输入压力最高可达 65 mbar
- 视应用情况而定,有各种型式的设 备可以提供
GB-(M)P 055 D01
GB-(LEP)Z 055 D01
符合 EN 126 标准的多功能调节器, 适用于全自动工作模式:
- 调节器具有可调的最小和最大的限制。,有点火负载
- 燃气点火阀可选配
- 采用带有伺服调节器的压力调节单元,体积流量恒定
- 输入压力最高可达 65 mbar
- 视应用情况而定,有各种型式的设 备可以提供
应用适用于预混合燃烧器以及鼓风式燃烧器。适用符合 EN 437 标准规定的燃气和其它中性气态介质。
认证证书
按照欧盟燃气设备指令出具的欧盟样 机检测证书。
GB-WND 055 D01 CE-0085 AQ 0847 其它主要燃气消费国家的认证证书。
燃烧器配件型号代码注释
| 燃气阀样式代号 |
GB |
| 开启特性 |
无
-L
-LE
-P
-LEP
-G
-D
-GD
-N
-ND
-M
-MP
-WND
-Z |
快速开启，闭合慢速开启
慢速开启，流量调节
点火燃气接口
LE+P
空燃比主流量调节装置
G+D
零压力调节
N+D
电气式调整工作方式
M+P
带有零压力调节器
和主流量调节装置
两级 |
| 工作压力 |
05 |
最大工作压力65mbar |
| 额定管径 |
5 |
Rp1/2 |
| 图纸号 |
D |
|
| 燃气调整方式 |
01
02 |
带有伺服调节器的两个B级电磁阀
没有伺服调节器的两个B级电磁阀 |
| 系列号 |
S |
|
| 输出压力 |
2
4 |
1.5-20mbar
3-40mbar |
| 阀门控制方式 |
0
2 |
V1、V2同时控制
V1、V2单独控制 |
