RWF40系列比例调节仪
技术性能及结构特征:

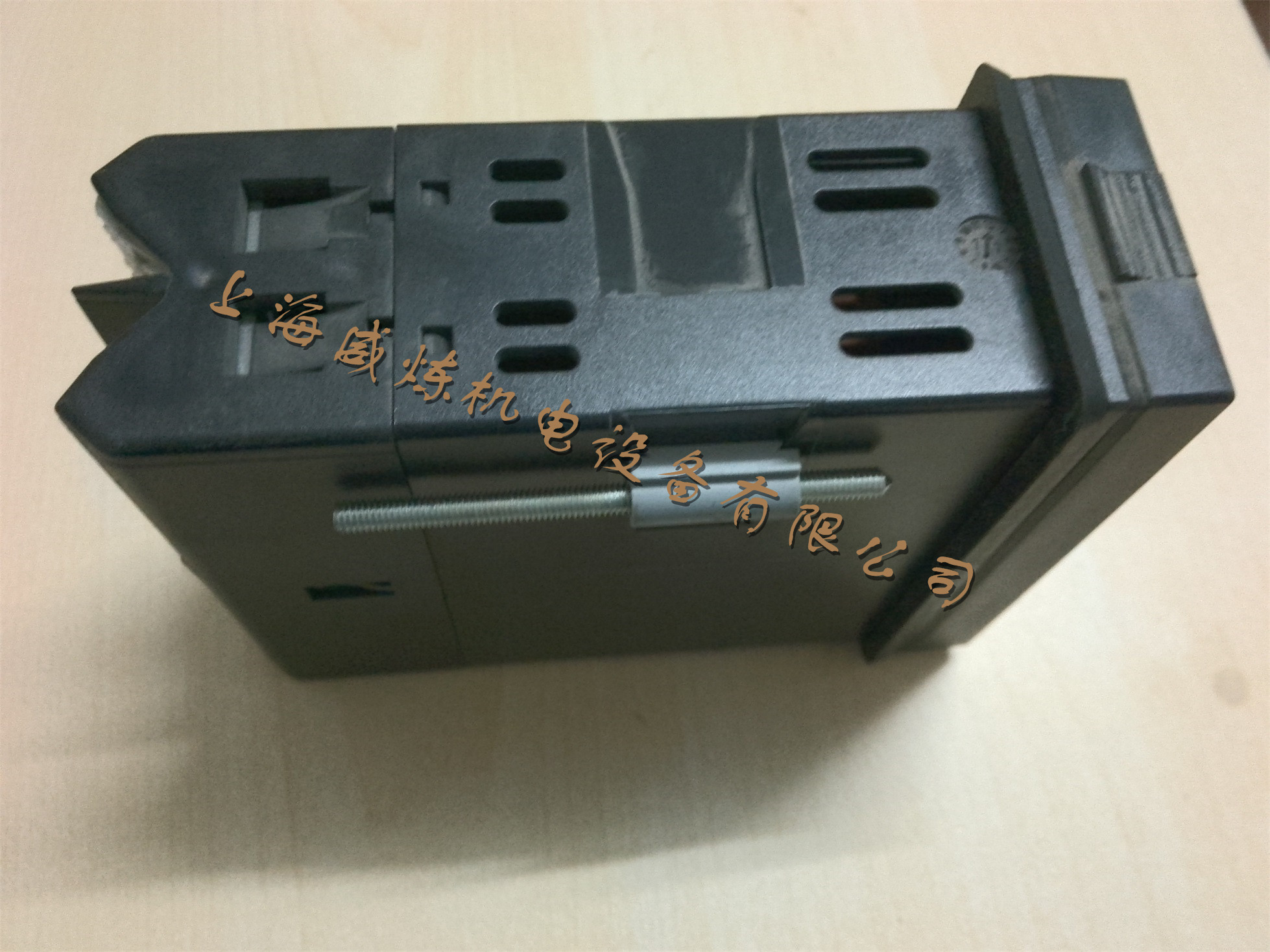

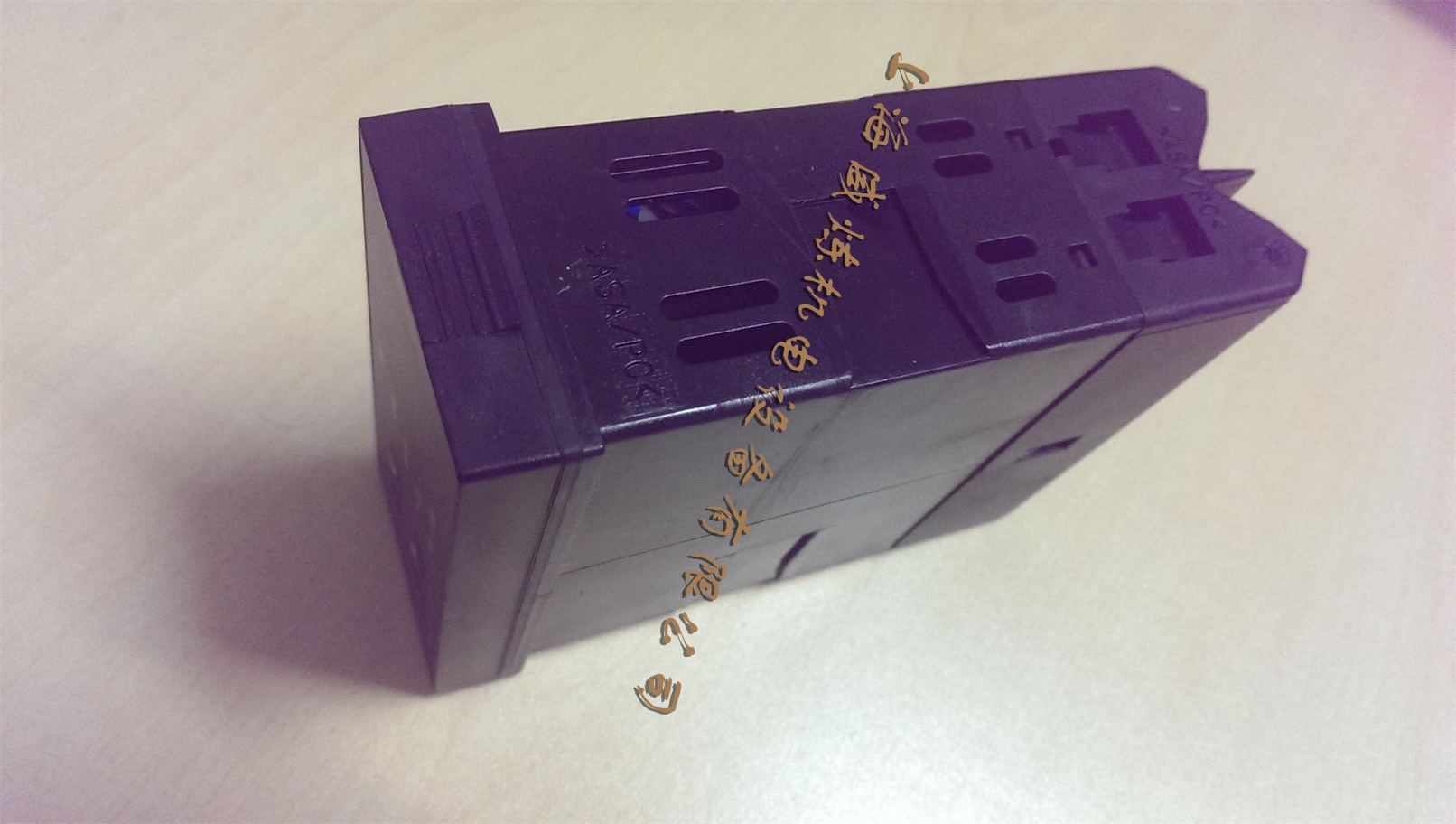

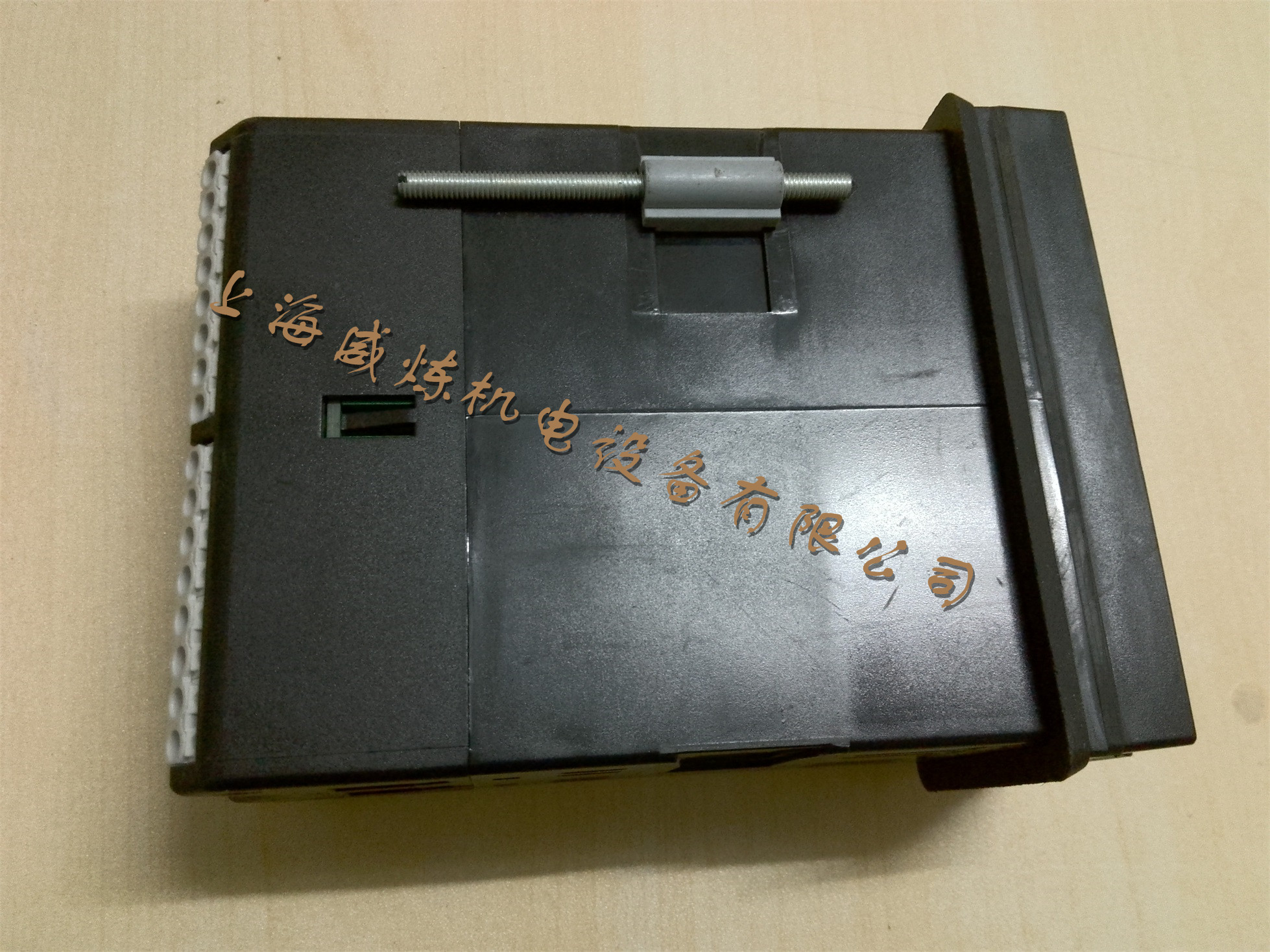

RWF40 ... 采用了嵌入式的设计方案,可以直接安装在控制面板上。
控制器参数设置可以设定相匹配的控制变量和所需的设定值范围。
燃烧器运行时,可以设置控制和优化参数 。 所有设置都位于单元前面的四个按钮,直接显示。
在前面的指示灯指示以下工作状态 :
-开/关控制 -定位脉冲打开或使用时驾驶燃烧器的风门关闭 调节燃烧器的控制,或阶段/第二阶段时,使用两阶段燃烧器控制
-位置配置的接触的K6
-手动控制开/关
– 两阶段操作模式
在操作过程中,上面的LED数字显示器显示设定值(绿色 ) 实际值(红色)
-在参数设置时-相关参数
功能:
RWF40 ...提供以下功能
-一个数字PID控制器的三个位置或模拟输出(可选)
-在RWF40 ...要控制两个阶段的燃烧器,
- 可以切换提供两位置控制
–自动 恒温器(或pressurestat)功能
-一个转向依赖天气的设定值控制器转换
-一个限制器和锅炉温度最低最高限幅或锅炉压力
一个限制恒温器
-一个潜在的自由配置的接触
-手动操作模式
-通信通过串行端口(可选)
-自设定功能
燃烧器配件相关数据
型号 |
十台包装 |
功能 |

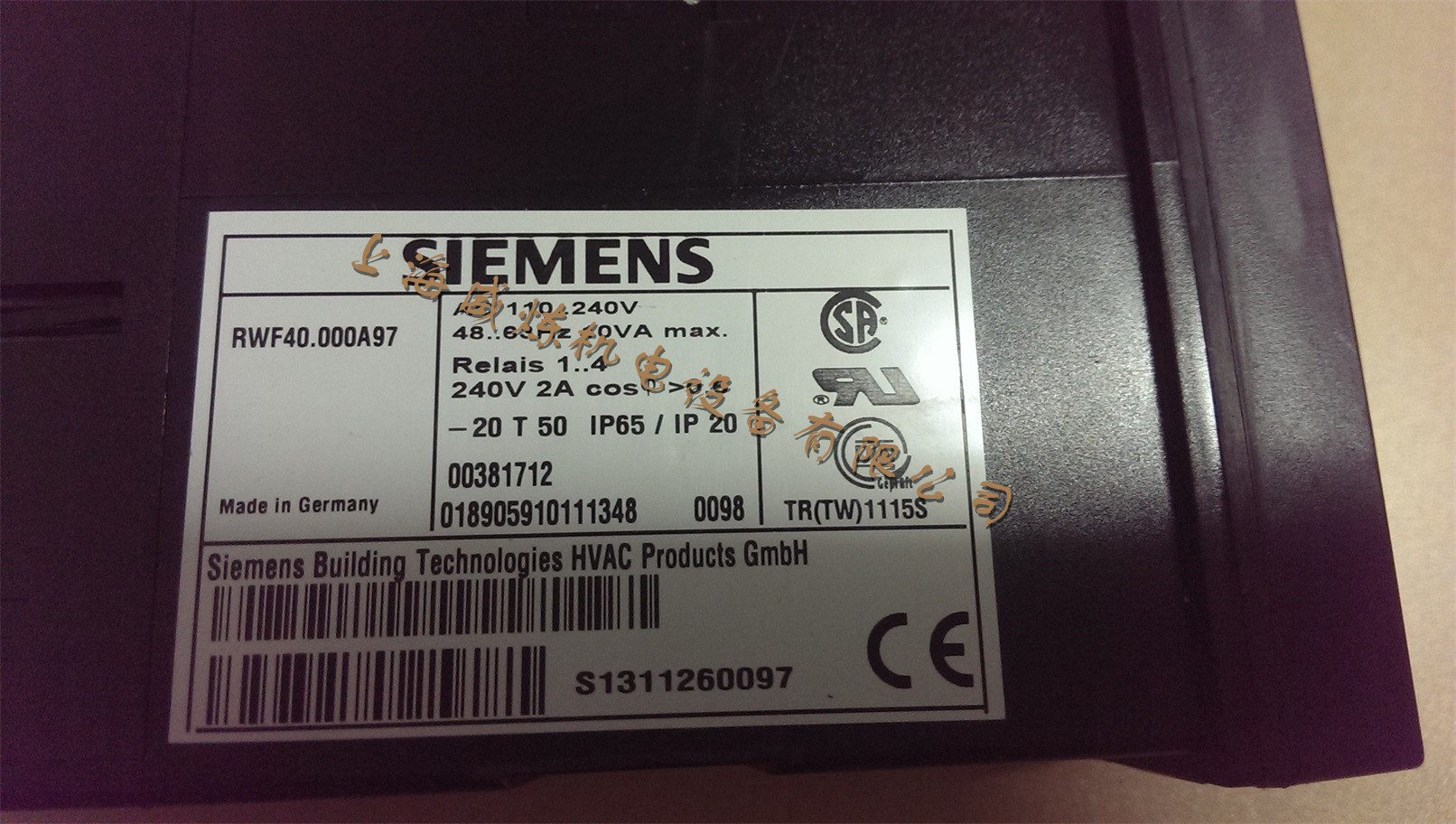

RWF40.000A97 |
RWF40.010A97 |
3位输出 |
外壳 |
||
安装配件和密封 |
||
RWF40.001A97 |
RWF40.011A97 |
3位输出 |
积分信号输出 |
||
外壳 |
||
安装配件和密封 |
||
RWF40.002A97 |
RWF40.012A97 |
3位输出 |
积分信号输出 |
||
RS-485通信接口 |
||
外壳 |
||
安装配件和密封 |
