wika差压表应用
◆用于测量气体及液体腐蚀性很强的介质以及周围环境腐蚀性也很强的场所；
◆泵监控和控制；
◆过滤器监控；
◆密闭的容器物料量测量
wika差压表功能特性
◆差压测量范围0…16mbar
◆高的工作压力（静压）至40bar
◆高的过压保护至40bar
◆与电接点和远传输送兼容的
wika差压表描述
◆WIKA差压表的特殊之处在于它有高强耐腐蚀性的CrNi-不锈钢结构和全不锈钢的测量腔密封和与此相关连的长寿命的密封性（无弹性密封）。
◆高强的抗超载能力是通过整个膜片全都可以贴在金属床面上的方法来实现的。
◆优质的CrNi-不锈钢材料和坚固的制造结构正适合于化学工业和化学工程的过程控制且针对液体和气体的介质，也适用于在有腐蚀性的环境中应用。
◆压力范围从0…16mbar至0…25bar确保各种压力范围使用的要求。
wika差压表技术参数
|
wika差压表型 号 |
732.51/733.51（不充液/充液） |
|
制造结构 |
压力接口径向，底部，高强抗腐蚀性的全金属结构，测量腔安全密封，压力接口的位置也可以根据安装的要求来确定，DT-GM 86 08 176 |
|
wika差压表表圆直径 |
100和160mm |
|
精度等级 |
1.6 |
|
wika差压表压力范围 |
0…16mbar至0…25bar
可提供其他等值压力范围以及真空标度 |
|
带压力接口的测量腔（与测量介质接触） |
CrNi-不锈钢1.4571，2*G1/4内螺纹，径向（EN 837-1/7.3） |
|
测量系统敏感元件（与测量介质接触） |
≤0.25bar：CrNi-不锈钢1.4571
>0.25bar：NiCrCo-合金（Duratherm） |
|
波纹管（与测量介质接触） |
CrNi-不锈钢1.4571 |
|
测量介质腔卸压（与测量介质接触） |
CrNi-不锈钢1.4571，当压力范围≤0.25bar时 |
|
传动机芯 |
CrNi-不锈钢 |
|
wika差压表壳 |
CrNi-不锈钢，带有卸压孔 |
|
wika差压表防护等级 |
IP 54（当充液情况IP 65） |
|
wika差压表容许使用温度 |
环境温度：-20…60℃
介质温度：最高100℃ |
|
wika差压表优化/特殊型 |
坚固的前部制造结构（型号73X.31）；更高的最大静压及更高的过压保护；高于1.6的精度等级；当压力范围≥0.4bar时，测量腔卸压（与测量介质接触）；零点调节装置；连接接口位置侧面（右侧，左侧，前面或背面）；其他的压力连接接口，通过内螺纹或外螺纹；差压和工作压力同时显示；测量介质温度>100℃；在墙壁或管道上安装；前带边；压力平衡阀；电接点开关；变送器 |

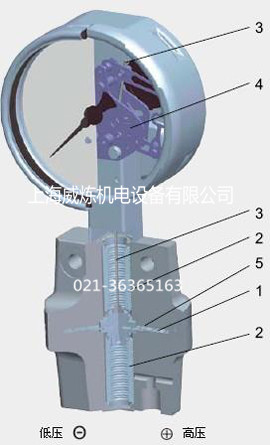

wika差压表构造和工作原理
◆ 测量腔高压和低压是通过膜片（1）分隔的◆ 波纹管（2）把压力腔与大气隔离
◆ 测量介质腔的高压和低压的压差作用于测量敏感元件使其轴向运动（测量位移）
◆ 测量位移通过连杆（3）传递到传动机芯（4）
◆ 传动机芯将测量位移转换成指针转动
◆ 抗过载性能是通过金属床面（5）来实现的
