威卡差压表应用
◆过滤装置；
◆泵监测；
◆循环制冷；
◆管道系统
威卡差压表功能特性
◆差压测量范围
型号700.01:从0... 400mbar至0...10bar
型号700.02:从0... 160mbar至0...2.5bar
◆坚固而紧凑的不锈钢系统壳体
◆高工作压力（静压）,可选100,250或400bar （型号700.02至最高100bar）
◆过压保护、单方达到最高工作压力（型号700.02:参看第2页表）
◆显示壳体可现场更换
◆干簧触点可调，可现场更换
威卡差压表描述
◆型号700.01很适合差压监测，即使在气体供应系统的高压环境中。

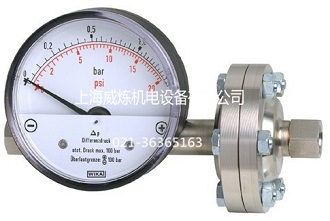

◆带隔离膜片的型号700.02适合液体介质，也适合水的处理与供应系统。
◆这种活塞式压力表因其紧凑式设计而有优势，例如测量系统的现场更换，显示壳体更新，干簧接点的现场更新与调节。
◆型号700.01可配带前带边。
◆虽然这些型号具有高过载承受能力，单方可达到最大工作压力，标准型700.01重约220g，700.02重约500 g，非常轻，故为您的测量工作提供了一种经济、灵活的解决办法。
◆紧凑的设计和不锈钢测量系统提供了最佳性价比。
威卡差压表技术参数
|
型 号 |
700.01 |
700.02 |
|
描 述 |
带磁性活塞 |
带磁性活塞与隔离膜片 |
|
表圆直径 |
80mm |
|
精度等级 |
±3%满量程 |
±5%满量程 |
|
压力范围 |
0…400mbar至0…10 bar |
0…160mbar至0…2.5 bar |
|
最大工作压力
（静压） |
可选100,250或400bar |
100 bar
（量程范围0...160mbar和0...250mbar:50bar） |
|
工作温度 |
环境温度：0…60℃
介质温度：最高100℃ |
|
防护等级 |
IP54（EN 60 529/IEC 529） |
|
压力接口
（与测量介质接触） |
不锈钢1.4571,2*G1/4内螺纹 |
|
压力元件
（与测量介质接触） |
压力弹簧，不锈钢1.4310 |
|
磁性活塞
（与测量介质接触） |
活塞:不锈钢1.4571，磁性:高铁素体 |
|
隔离膜片
（与测量介质接触） |
- |
NBR |
|
表盘 |
铝，白色双刻度: outer scale black （bar）, inner red （psi） |
|
指针 |
铝，黑色 |
|
显示壳体 |
铝，压模铸造，黑色 |
|
表玻璃 |
压点力塑料,卡装玻璃 |
|
优化选项 |
其它内外螺纹连接；轴向或径向压力进口，⊕连接左边；⊕连接口带过滤器；可重设的最大拖动指针。 |
