伺服电机 SQN90..系列

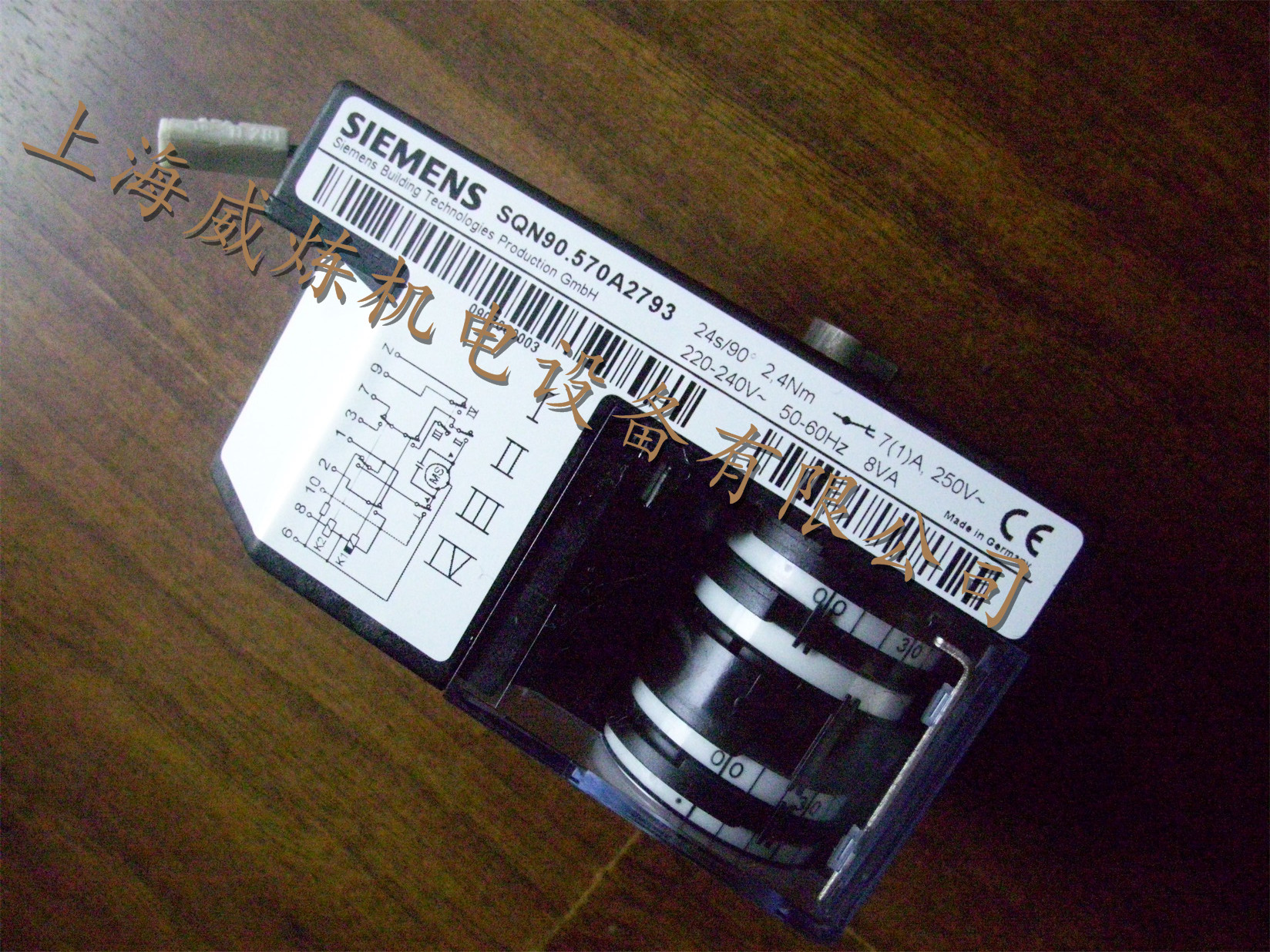

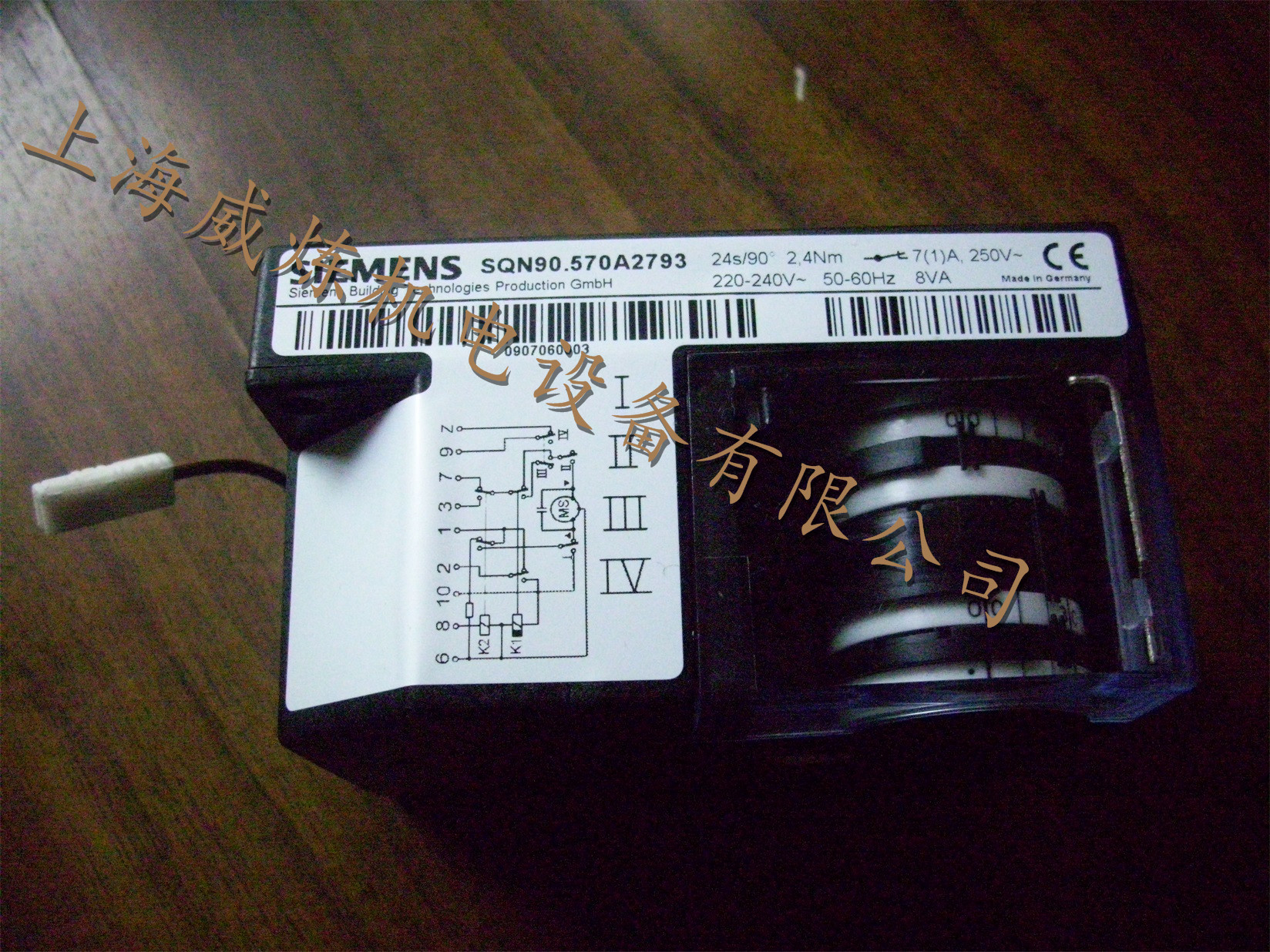

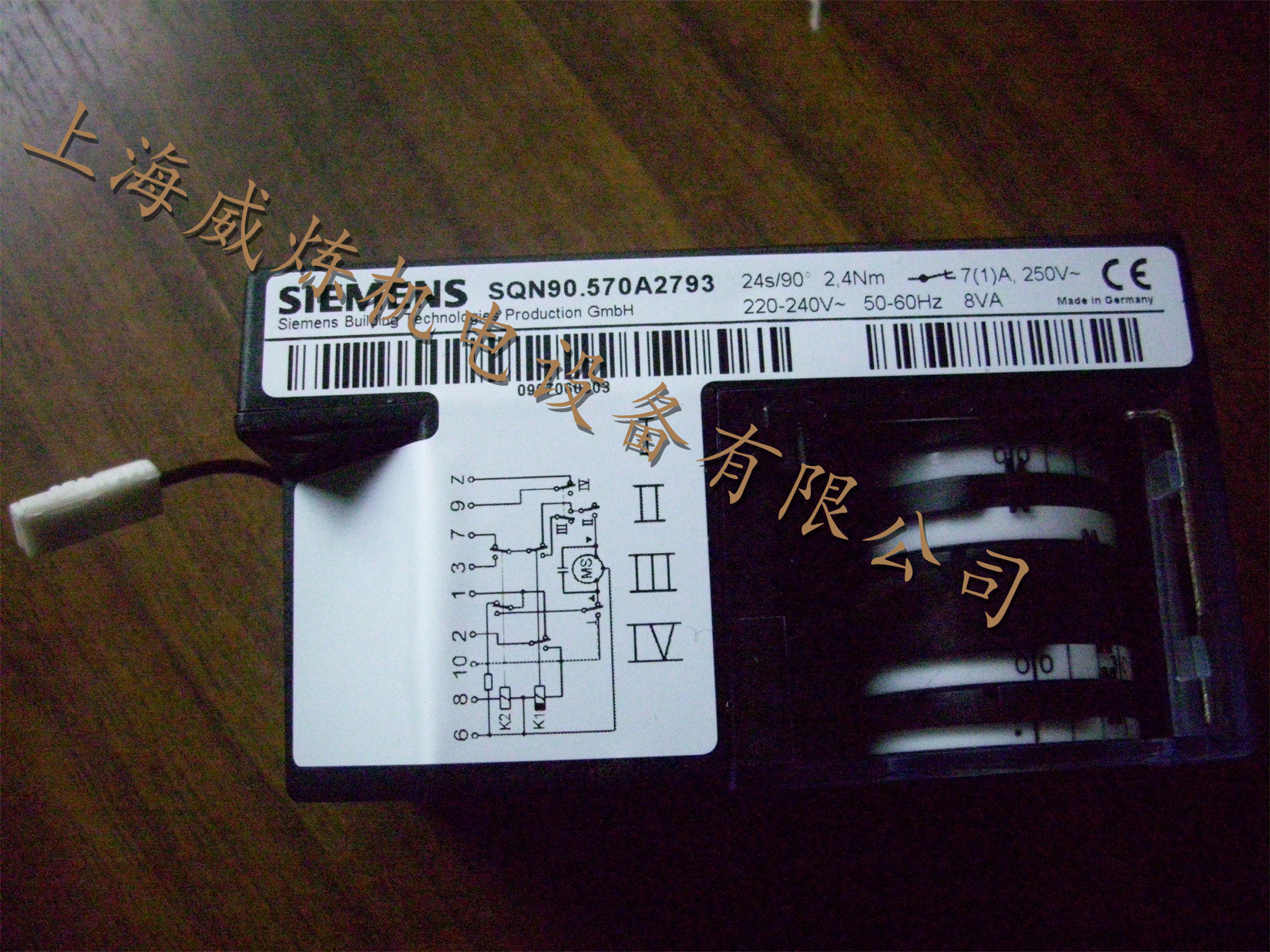

SQN90电动执行机构，即伺服电机，用于中小型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。主要用于配合燃烧器控制器的电子式空气燃气比例控制。该执行器有单线型、双线型，调节控制根据燃烧器的使用类型选择适当的燃烧器控制器。
电动执行器的扭矩0.8-2.4Nm。运行时间由4-12秒。设置有限位开关和辅助开关，易于调整。
使用交流电，控制电压24-250V。内部、外部位置指示
结构特点
□ 执行器外壳使用耐压和抗热塑料壳体组成。 颜色: 透明与浅色塑料。
□ 执行器带自锁的同步电机。
凸轮触点地调整
□ 使用可调整的凸轮。
□ 凸轮边上的刻度指示凸轮触点的角度。
□ 凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成。
其他
□ 内置的：在齿轮传动机构的一端开头标记。
□ 传动齿轮：传动齿轮带自润滑并且无需维护。
□ 驱动轴：与传动机构的前端顺利吻合。
□ 固定和安装：通过2个M5的螺纹孔固定。
燃烧器配件常用规格相关数据
|
型号
|
接线图
|
运行次序
|
转向
|
90°运行时间
S
|
常规扭距
Nm
|
|
SQN90.140B2799
|
S1
|
F1
|
逆时针
|
4
|
0.8
|
|
SQN91.140B2799
|
S1
|
F1
|
顺时针
|
4
|
0.8
|
|
SQN90.240B2793
|
S1
|
F1
|
逆时针
|
12
|
2.4
|
|
SQN90.220A2799
|
S2
|
F2,F3
|
逆时针
|
12
|
2.4
|
|
SQN90.350A2799
|
S3
|
F4
|
逆时针
|
10
|
2
|
|
SQN90.570A2793
|
S3
|
F4
|
逆时针
|
10
|
2
|
|
SQN90.203A2799
|
S4
|
F2,F3
|
逆时针
|
12
|
2.4
|
|
SQN90.204A2799
|
S5
|
F2,F3
|
逆时针
|
12
|
2.4
|
|
|
|
主要参数
|
|
主电压
|
AC220V -15%...AC240V +10%
|
|
主频率
|
50...60Hz ±6%
|
|
功率
|
8VA
|
|
保护
|
N to VDE0875
|
|
旋转角度
|
0...90°
|
|
保护等级
|
IP40
|
|
重量
|
550g
|
|
|
|
环境条件
|
|
运输环境
|
IEC 60 721-3-2
|
|
内部条件
|
class 2K2
|
|
机械条件
|
class 2M2
|
|
温度范围
|
-50...+60ºC
|
|
湿度
|
<95%
|
|
运行环境
|
IEC 60 721-3-3
|
|
内部条件
|
class 3K5
|
|
机械条件
|
class 3M2
|
|
温度范围
|
-20...+60ºC
|
|
湿度
|
<95%
|
|
不得进水
|
|
|
