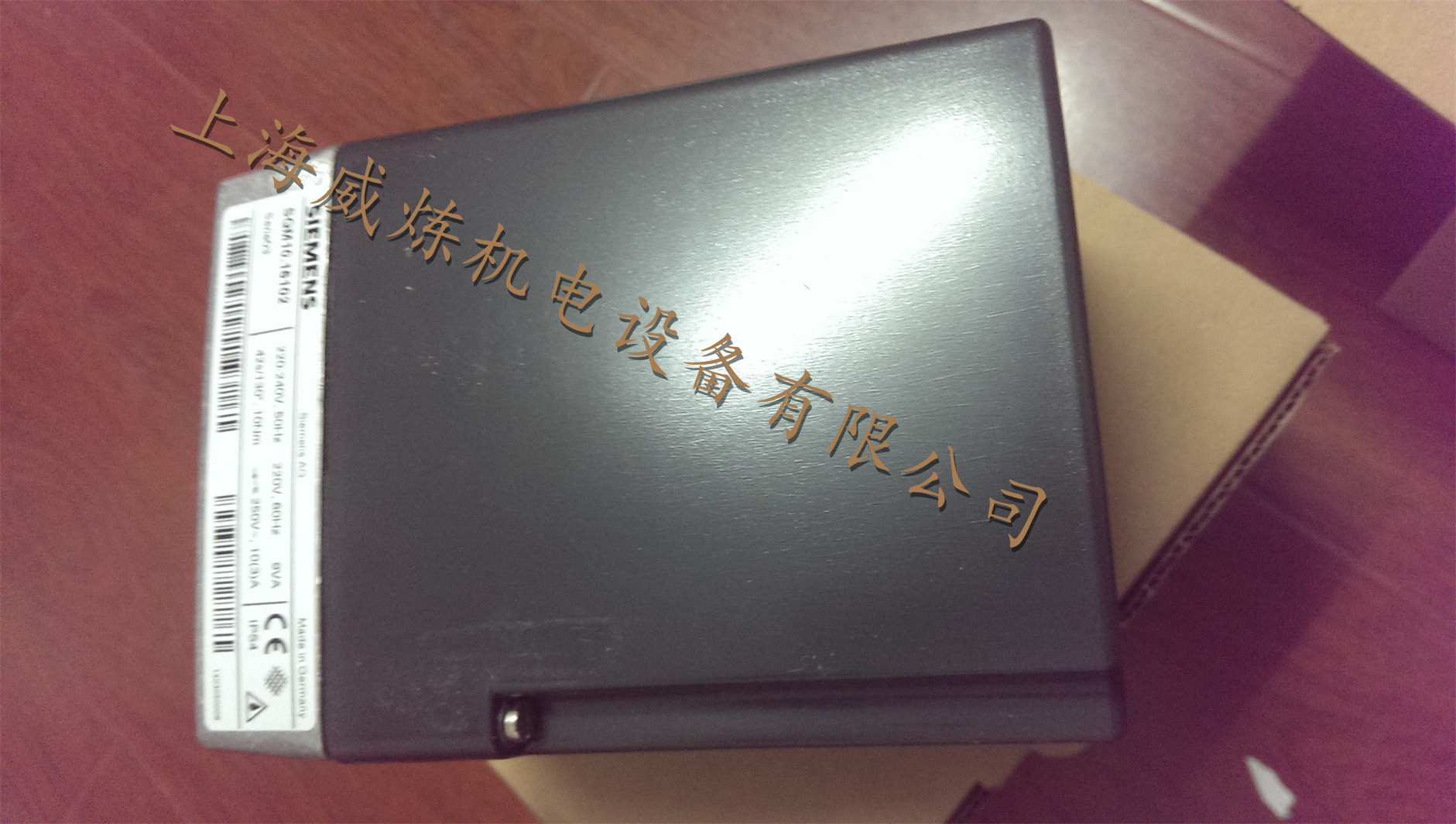

伺服电机SQM1.. SQM2..系列
SQM…电动执行机构，即伺服电机，用于中大型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。
SQM1...扭矩最大10Nm，SQM2...扭矩20Nm。SQM1...行程时间14...100s，SQM2...行程时间29...66s。
结构特点
□ 执行器外壳- 耐压和抗热塑料壳体组成。 颜色: 黑灰色。

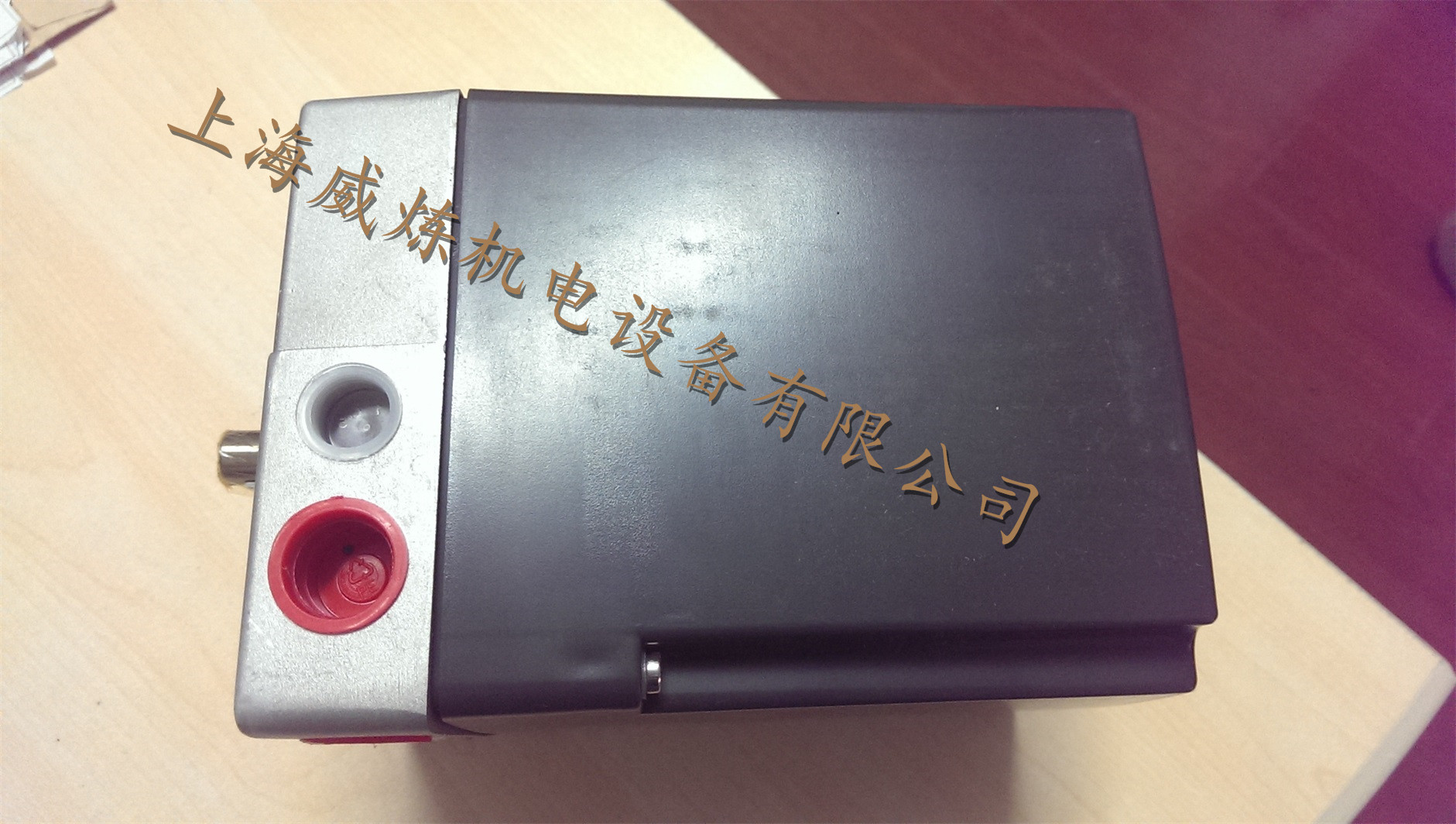

□ 齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入。
□ 执行器带自锁的同步电机。
凸轮触点地调整
□ 使用可调整的凸轮。
□ 凸轮边上的刻度指示凸轮触点的角度。
□ 凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成。
其他
□ 内置的：在齿轮传动机构的一端开头标记。
□ 电器联接：螺丝端子。
□ 传动齿轮：传动齿轮带自润滑并且无需维护。
□ 驱动轴：与传动机构的前端顺利吻合。
□ 固定和安装：传动机构的前端作为安装的表面，通过 3 个 M5 的螺纹孔固定。
燃烧器配件常用规格相关数据
|
型号
|
90°
|
130°
|
图号
|
转向
|
辅助开
关数量
|
额定
扭矩
|
运行
扭矩
|
保持
转矩
|
|
50Hz运行时间
|
|

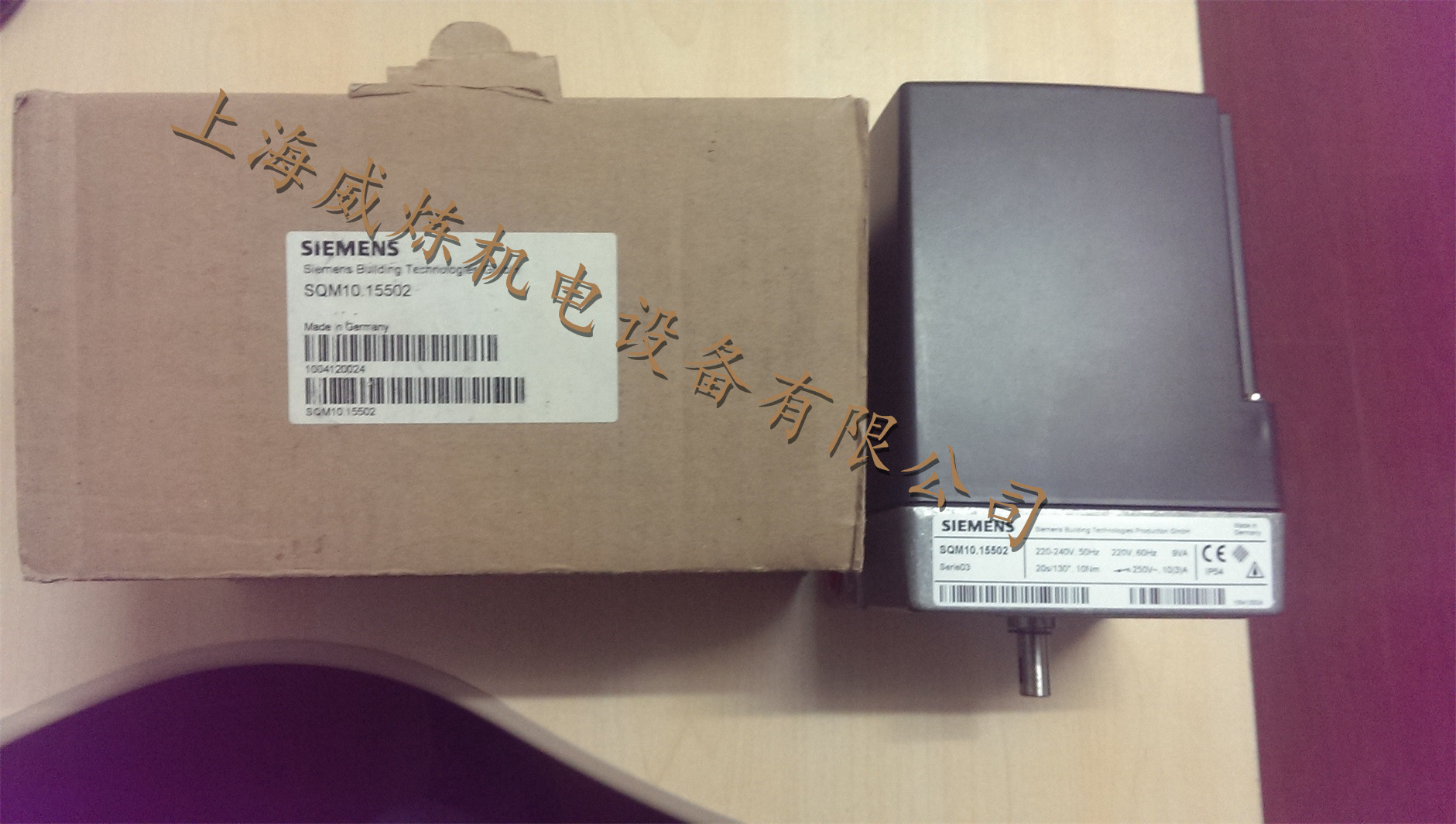

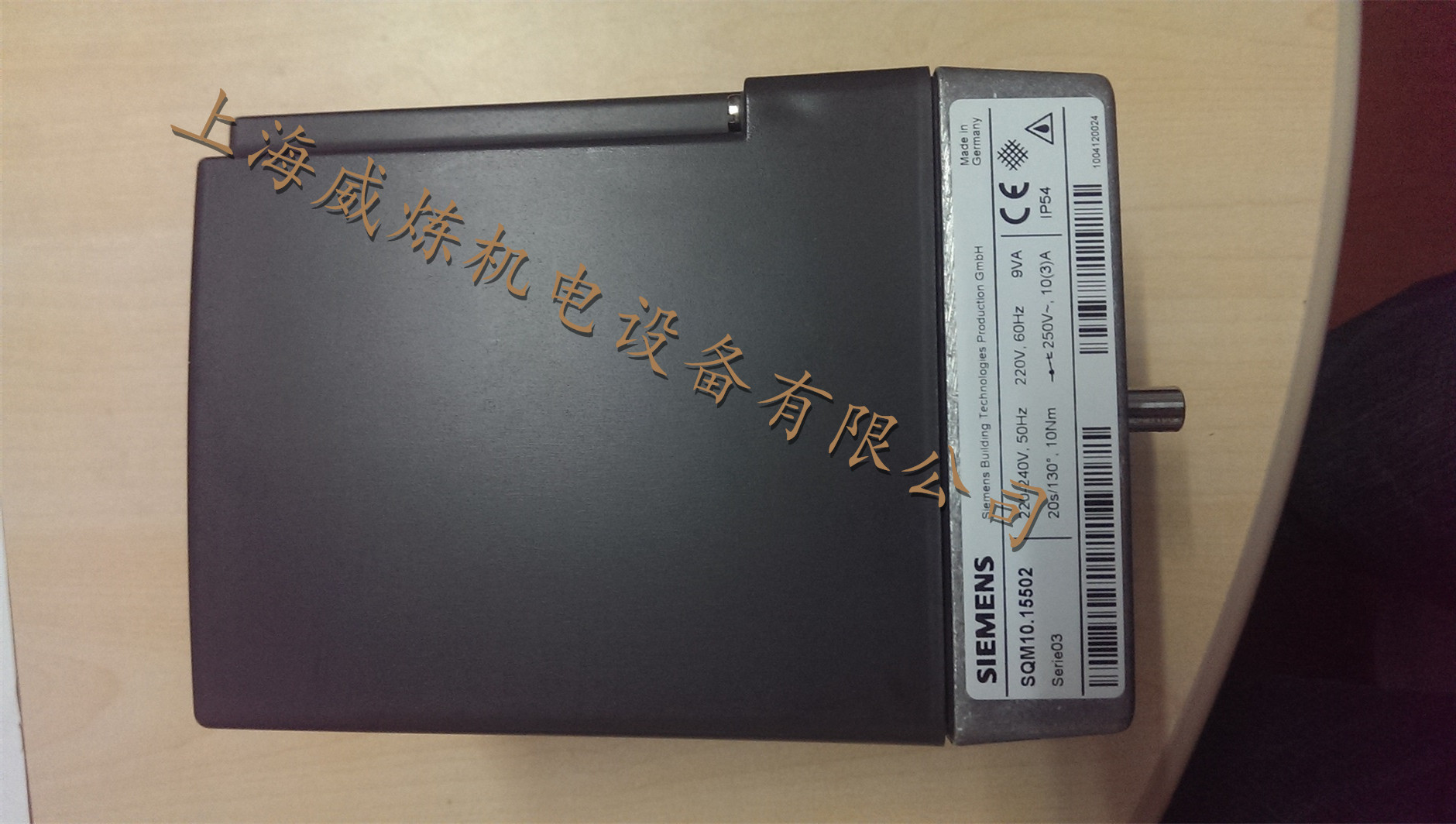

SQM10.15502
|
14 s
|
20 s
|
1
|
逆时针
|
5
|
10 Nm
|
10 Nm
|
4 Nm
|
|
SQM10.15562
|
14 s
|
20 s
|
2
|
逆时针
|
5
|
10 Nm
|
10 Nm
|
4 Nm
|
|
SQM10.1556
|
14 s
|
20 s
|
2
|
逆时针
|
5
|
10 Nm
|
10 Nm
|
4 Nm
|
|

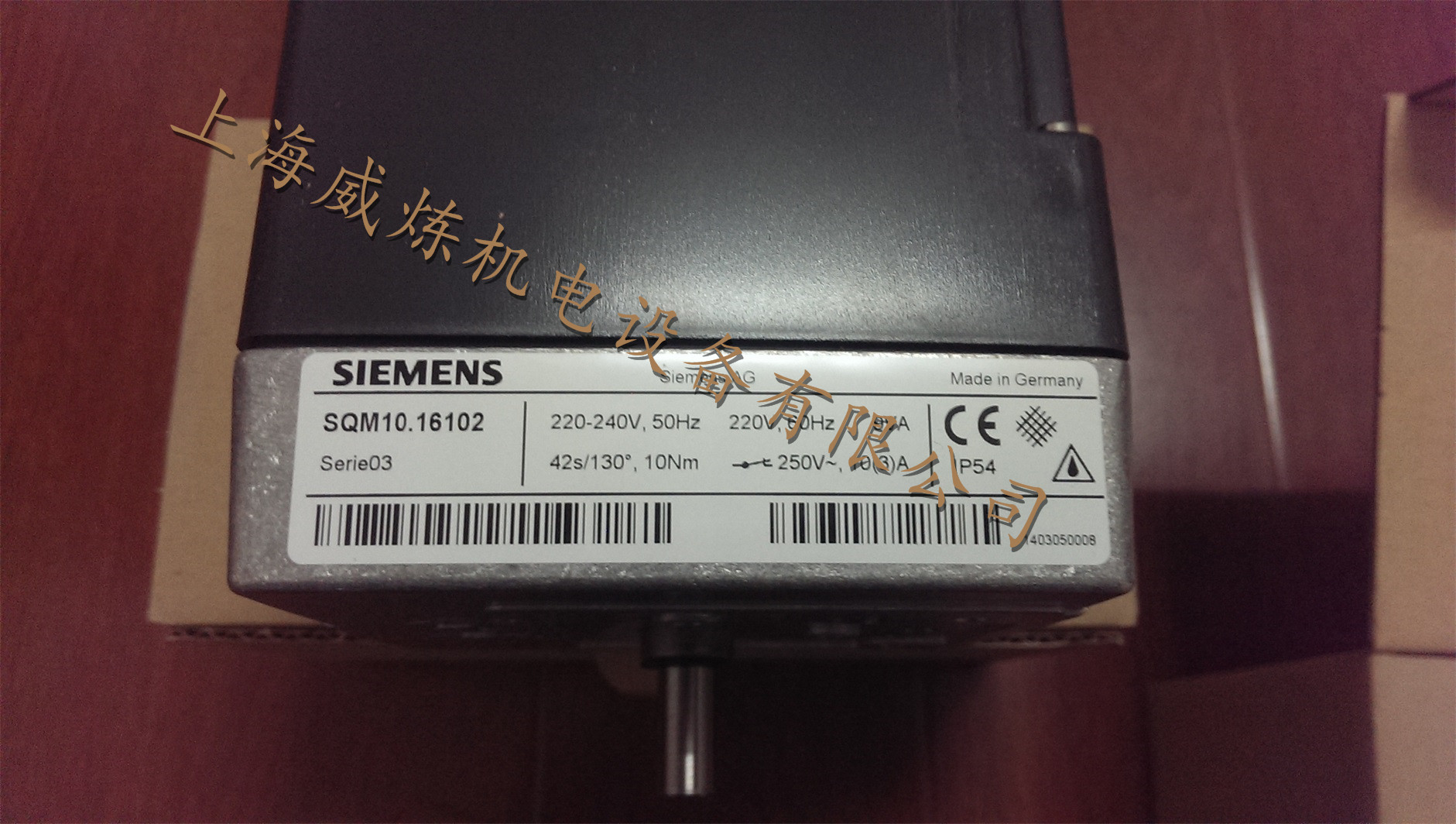

SQM10.16102
|
29 s
|
42 s
|
1
|
逆时针
|
1
|
10 Nm
|
15 Nm
|
7 Nm
|
|

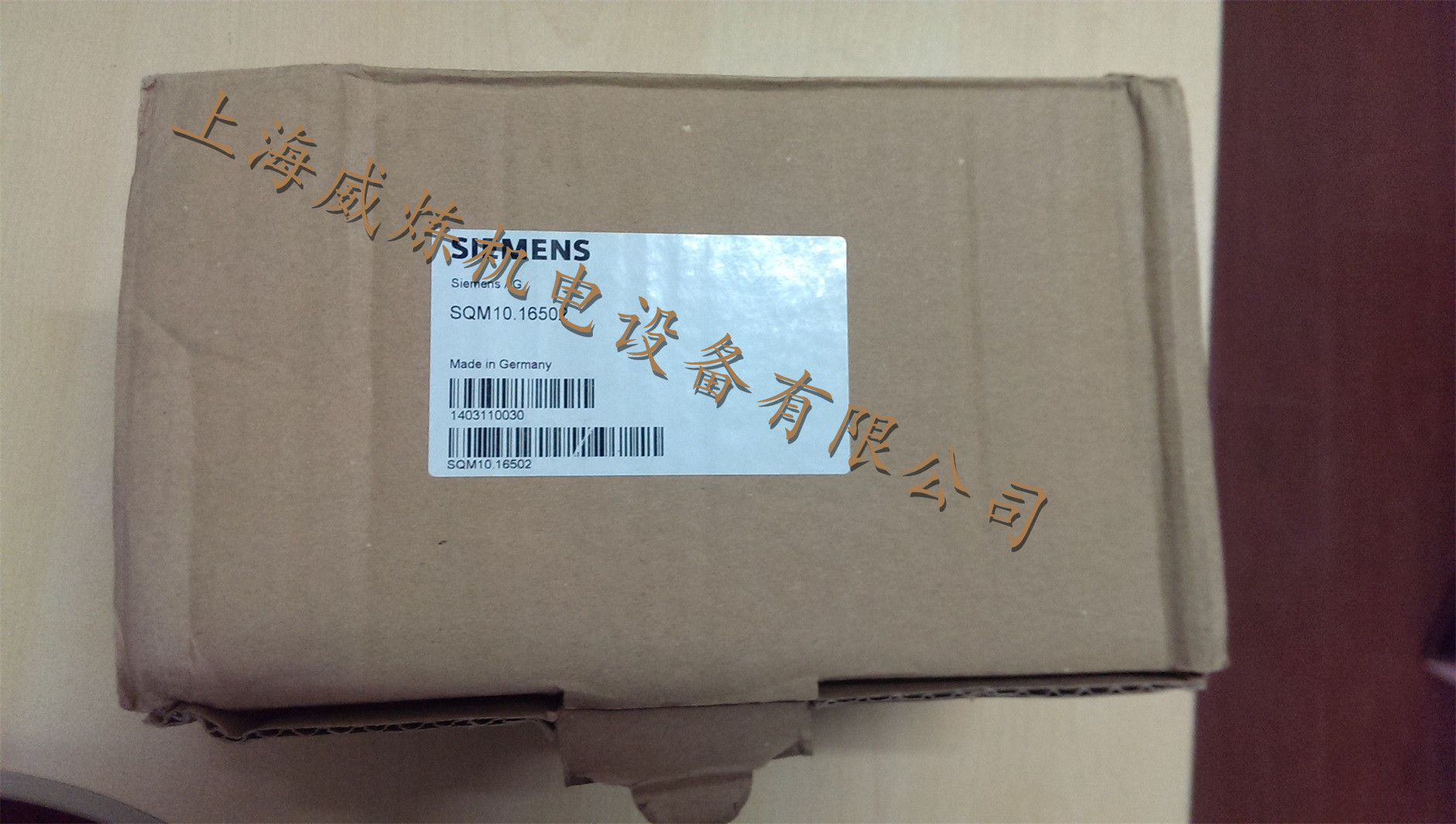

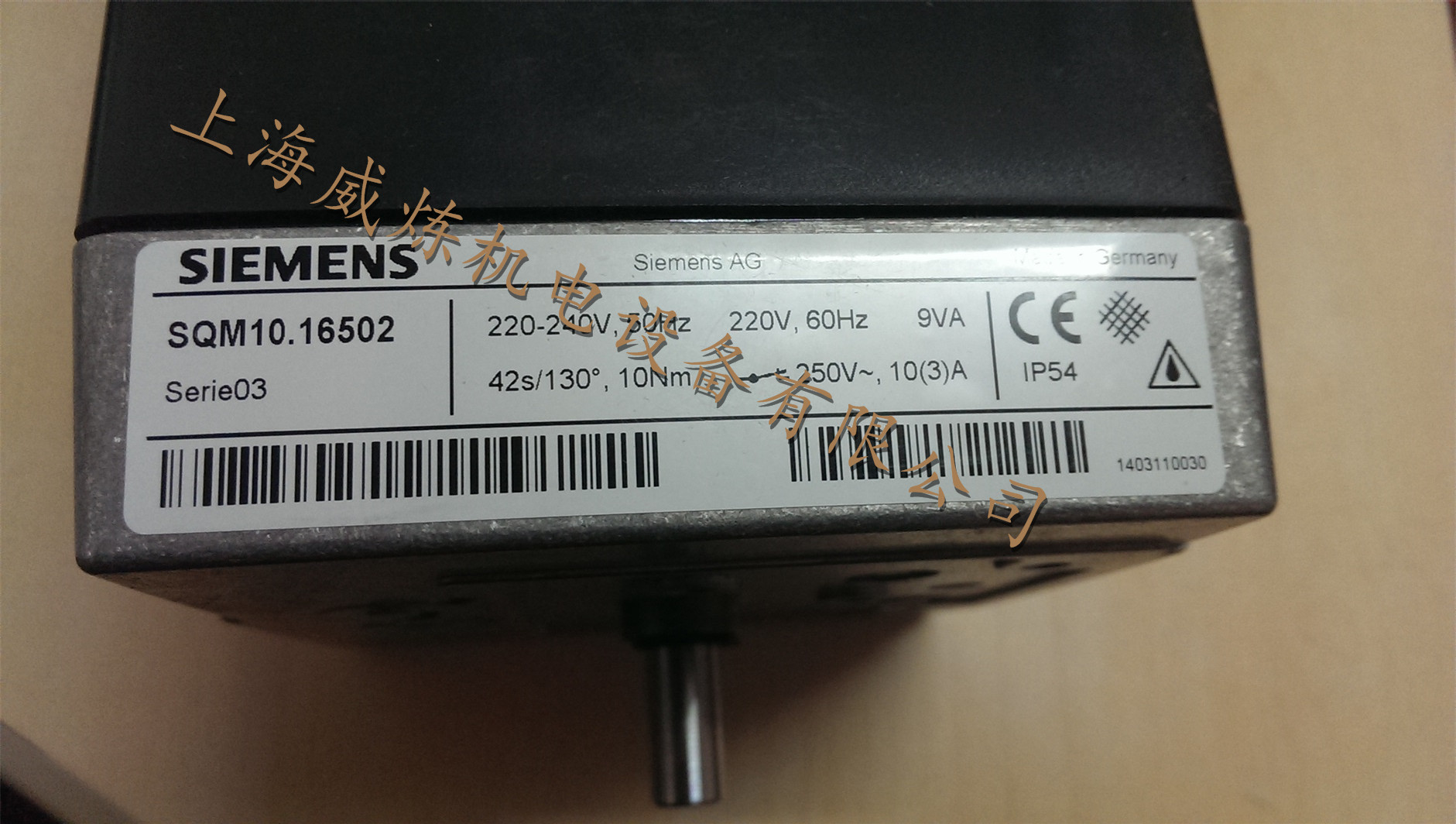

SQM10.16502
|
29 s
|
42 s
|
1
|
逆时针
|
5
|
10 Nm
|
15 Nm
|
7 Nm
|
|
SQM10.16532
|
29 s
|
42 s
|
1
|
逆时针
|
5
|
10 Nm
|
15 Nm
|
7 Nm
|
|
SQM10.16562
|
29 s
|
42 s
|
2
|
逆时针
|
5
|
10 Nm
|
15 Nm
|
7 Nm
|
|
SQM10.16561
|
29 s
|
42 s
|
2
|
逆时针
|
5
|
10 Nm
|
15 Nm
|
7 Nm
|
|
SQM10.17502
|
70 s
|
100 s
|
1
|
逆时针
|
5
|
10 Nm
|
15 Nm
|
15 Nm
|
|
SQM11.16502
|
29 s
|
42 s
|
1
|
顺时针
|
5
|
10 Nm
|
15 Nm
|
7 Nm
|
|
SQM20.16502
|
29 s
|
42 s
|
1
|
逆时针
|
5
|
20 Nm
|
20 Nm
|
12 Nm
|
|

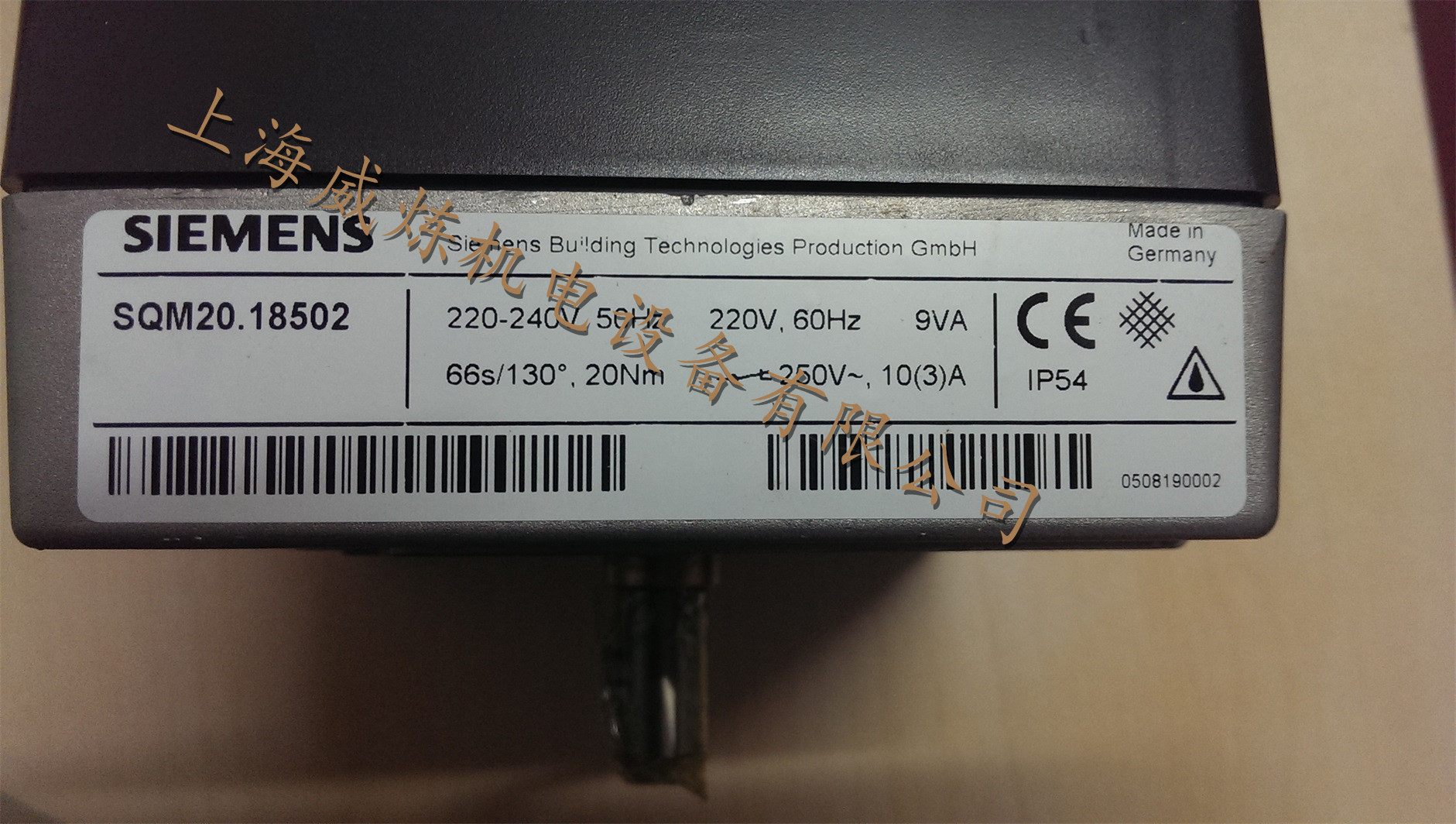

SQM20.18502
|
45 s
|
66 s
|
1
|
逆时针
|
5
|
20 Nm
|
20 Nm
|
12 Nm
|
|
SQM21.16502
|
29 s
|
42 s
|
1
|
顺时针
|
5
|
20 Nm
|
20 Nm
|
12 Nm
|
|
SQM21.18501
|
45 s
|
66 s
|
1
|
顺时针
|
5
|
20 Nm
|
20 Nm
|
12 Nm
|
|
SQM21.18502
|
45 s
|
66 s
|
1
|
顺时针
|
5
|
20 Nm
|
20 Nm
|
12 Nm
|
|
技术参数
|
|
主要参数
|
|
主电压
|
AC220V -15%...AC240V +10%
|
|
主频率
|
50...60Hz ±6%
|
|
功率
|
8VA
|
|
保护
|
N to VDE0875
|
|
旋转角度
|
0...160°
|
|
保护等级
|
IP54,DIN40050
|
|
重量
|
1700g
|
|
|
|
环境条件
|
|
运输环境
|
IEC 60 721-3-2
|
|
内部条件
|
class 2K2
|
|
机械条件
|
class 2M2
|
|
温度范围
|
-50...+60ºC
|
|
湿度
|
<95%
|
|
运行环境
|
IEC 60 721-3-3
|
|
内部条件
|
class 3K5
|
|
机械条件
|
class 3M2
|
|
温度范围
|
-20...+60ºC
|
|
湿度
|
<95%
|
|
不得进水
|
|
|
|
|
|
