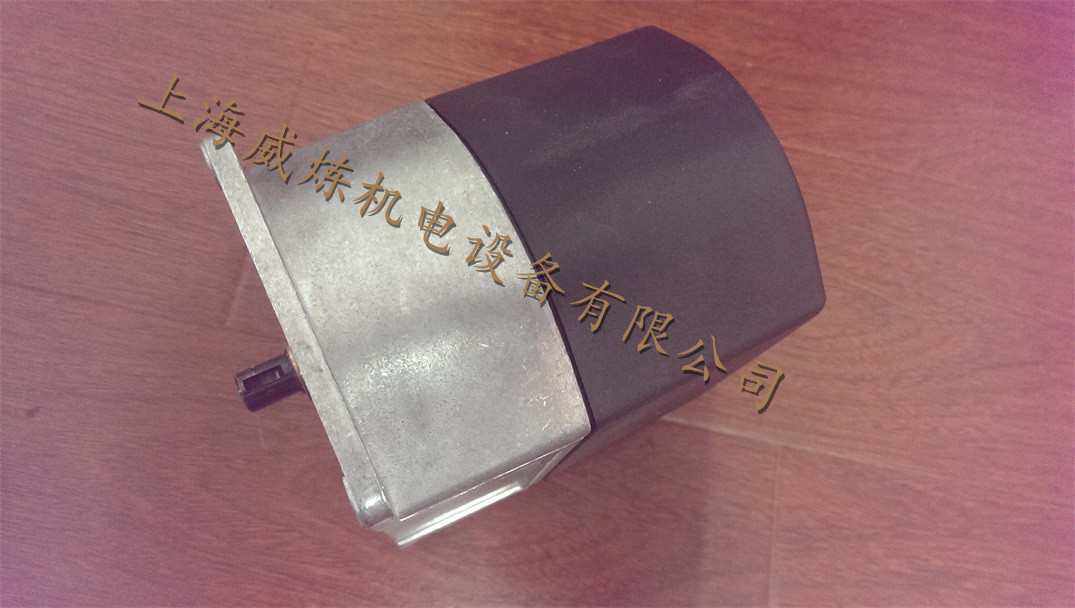

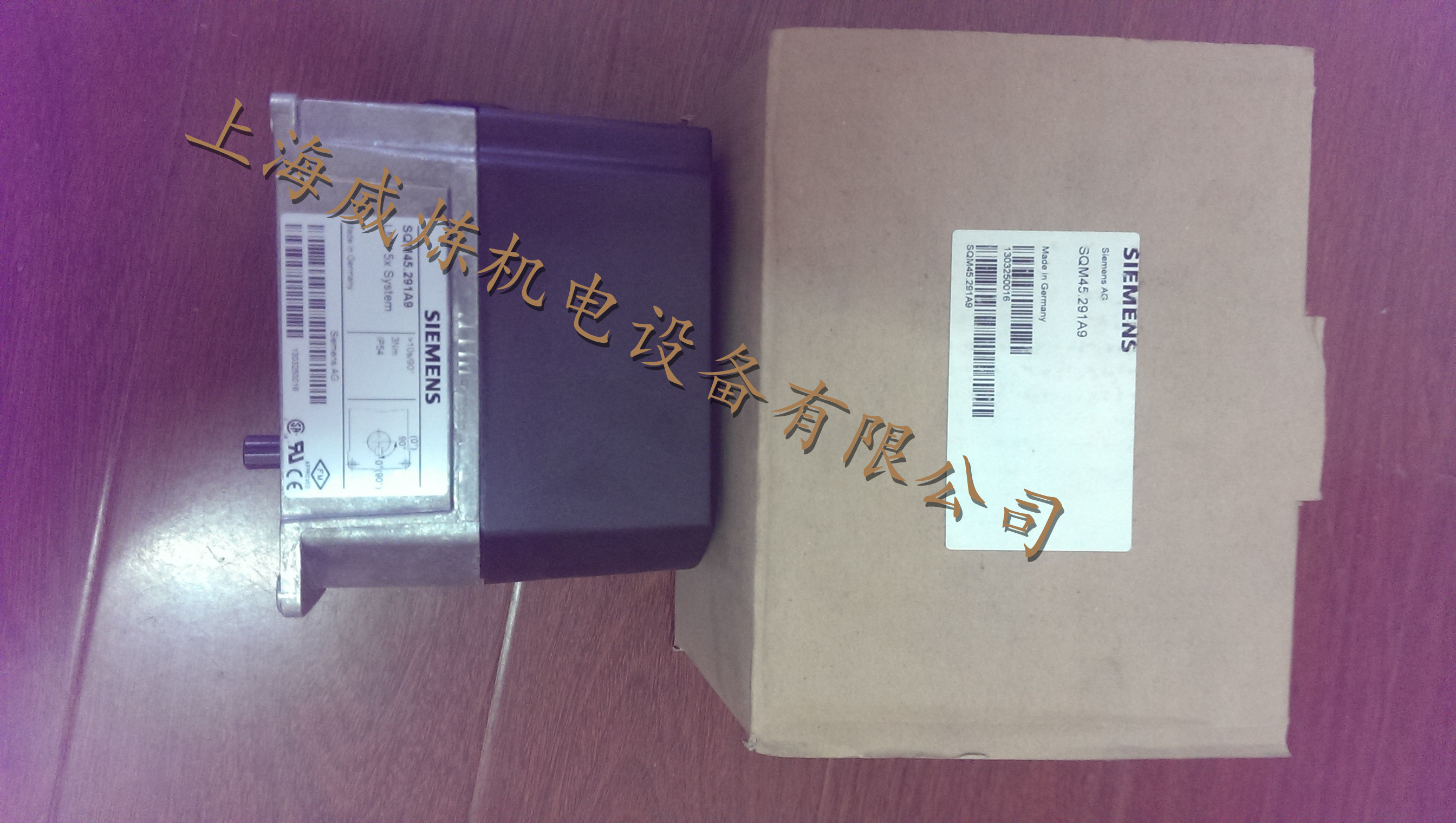

伺服电机 SQM45.. SQM48..系列
SQM45.. SQM48电动执行机构，即伺服电机，用于中大型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。主要用于配合燃烧器控制器的电子式空气燃气比例控制。该执行器专为LMV5..设计制造。
安装注意事项
为确保达到IP54的防护等级，要注意安装螺丝的位置。同时传动轴的轴承必须为IP54，以防止接触到水或者灰尘。
结构特点
□ 执行器外壳- 耐压和抗热塑料壳体组成。 颜色: 黑灰色。
□ 齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入。
□ 执行器带自锁的同步电机。
凸轮触点地调整
□ 使用可调整的凸轮。
□ 凸轮边上的刻度指示凸轮触点的角度。
□ 凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成。
其他
□ 内置的：在齿轮传动机构的一端开头标记。
□ 电气联接：RAST3.5终端。附带AGG5.720/AGG5.721。
□ 传动齿轮：传动齿轮带自润滑并且无需维护。SQM45为塑料齿轮，SQM48为钢制齿轮。
□ 驱动轴：与传动机构的前端顺利吻合。
□ 固定和安装：传动机构的前端作为安装的表面，通过4个M5的螺纹孔固定。
燃烧器配件常用规格相关数据
|
型号
|
轴号
|
90°运行时间
|
功耗
|
常规扭距
|
保持扭距
|
径向荷载
|
|
no.
|
s
|
W
|
Nm
|
Nm
|
Nm
|
|
SQM45.291A9
|
1
|
10
|
9-15
|
3
|
1.5
|
190
|
|
SQM45.295A9
|
5
|
10
|
9-15
|
3
|
1.5
|
190
|
|

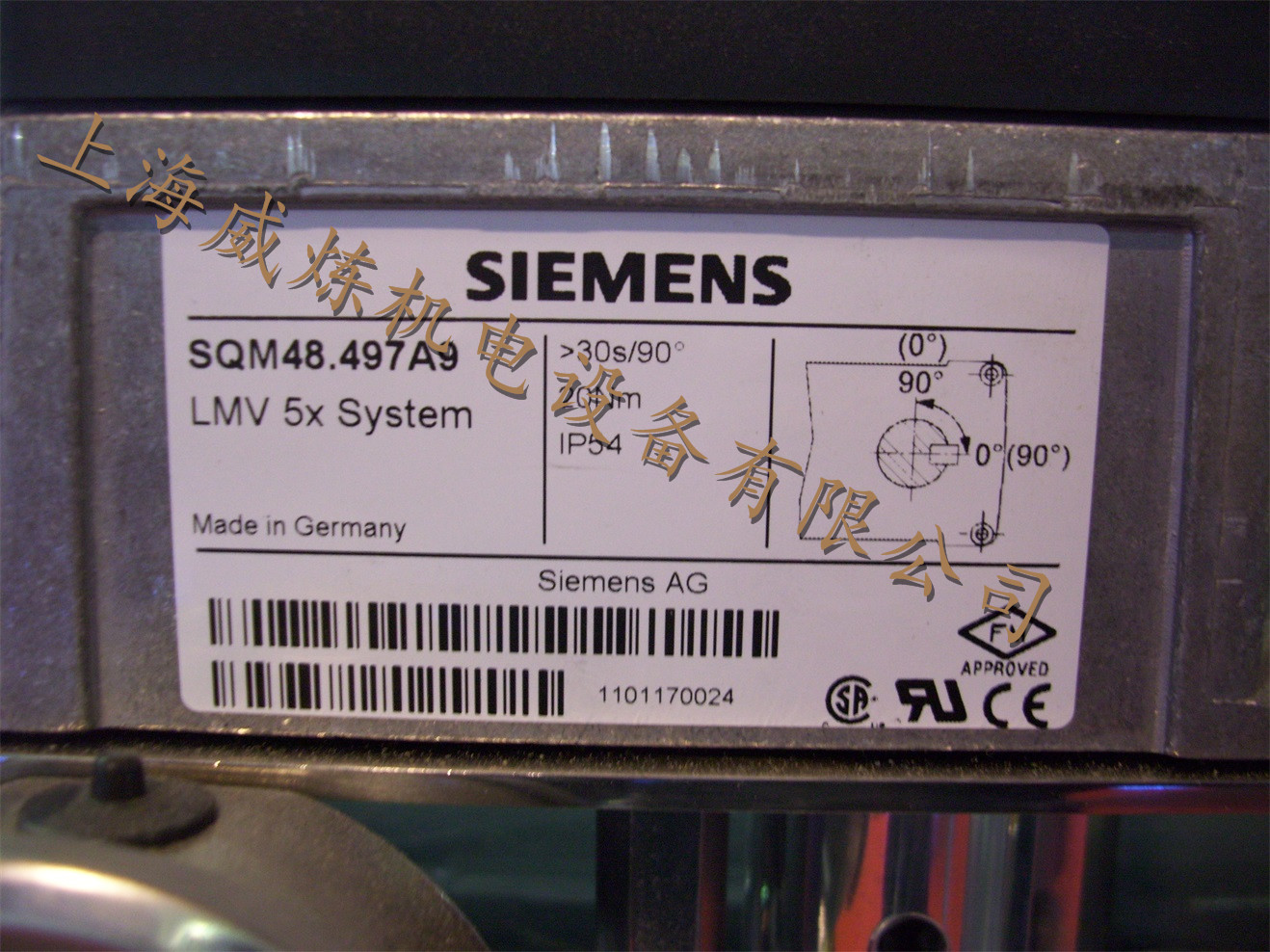

SQM48.497A9
|
7
|
30
|
26-34
|
20
|
20
|
420
|
|
SQM48.697A9
|
7
|
60
|
26-34
|
35
|
35
|
800
|
|
技术参数
|
|
主要参数
|
|
运行电压
|
AC2*12V
|
|
主频率
|
50...60Hz ±6%
|
|
功率
|
|
SQM45...
|
9...15VA
|
|
SQM48...
|
26...34VA
|
|
保护
|
N to VDE0875
|
|
旋转角度
|
0...90°
|
|
保护等级
|
IP54,EN60529
|
|
重量
|
|
SQM45...
|
1000g
|
|
SQM48...
|
1600g
|
|
|
|
环境条件
|
|
运输环境
|
IEC 60 721-3-2
|
|
内部条件
|
class 2K2
|
|
机械条件
|
class 2M2
|
|
温度范围
|
-20...+70ºC
|
|
湿度
|
<95%
|
|
运行环境
|
IEC 60 721-3-3
|
|
内部条件
|
class 3K5
|
|
机械条件
|
class 3M2
|
|
温度范围
|
-20...+60ºC
|
|
湿度
|
<95%
|
|
不得进水
|
|
|
